高圧受電設備（キュービクルなど）で断路器（DS）を操作するときは
一つのミスが波及事故や人身事故につながります。
「富士遠方手動操作器（形式 R290-Bシリーズ）」は
富士電機の高圧断路器（Vシリーズ・RFシリーズ）用の付属機器となる。
高圧の電気が通っている部分から離れた安全な場所（盤の表面など）から
連結棒を通じて断路器を開け閉めできる。
⚠️ はじめに
部品の名前、操作の細かい動き、数値（使える温度の範囲・絶縁抵抗の基準など）は、製造年や形式によって変わることがあります。実際に作業するときは、必ず富士電機の取扱説明書（資料番号 INB-F8812d-R290-B ほか、形式ごとに用意されています）で確認してください。取扱説明書は、富士電機の技術資料サイトから無料の会員登録でダウンロードできます。
形式と仕様（インタロックの有無と方式）

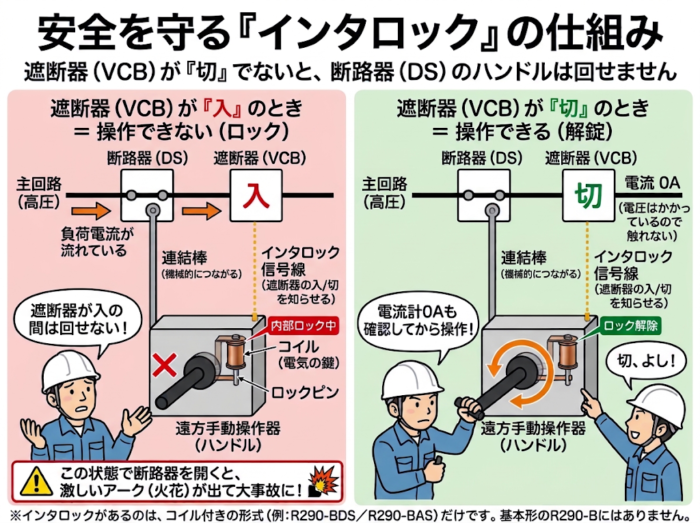

インタロック（インターロック）の概略
断路器（DS）には、負荷電流を切る力がない。
負荷電流が流れたままDSを開くと、激しいアークが出る。
その結果、作業者が大やけどをしたり、短絡事故で設備が焼けたりする危険性がある。
これを防ぐのがインタロックとなる。
「同じ回路の遮断器（VCBなど）が『切』になっていないと断路器のハンドルを回せないようにする」
安全装置となる。
富士電機の製品では、反対向きの安全装置も選べる。
断路器のハンドルを操作している間は、遮断器を入れられないようにするもの。
これには「操作中表示スイッチ（1b接点）」を使う。
※b接点とは、ふだんはつながっていて、動作したときに離れる接点のこと。
主な形式
| 形式 | インタロックコイル | 操作中表示スイッチ | 特徴 |
| R290-B | なし | なし | 基本の形式。インタロック機能はありません。安全は、操作手順を守る運用で確保します |
| R290-BDS | あり（DC100/110V・0.1A） | あり（1b接点） | 電気を流すと鍵が外れるタイプ（直流用） |
| R290-BAS | あり（AC100/110V・0.1A） | あり（1b接点） | 電気を流すと鍵が外れるタイプ（交流用） |
| R290Z-BDS／BAS | あり | あり | 電気を流すと鍵がかかるタイプ |
インタロックコイル：電気を流すと電磁石になって、ハンドルの鍵を外したりかけたりする部品。
※ほかにも派生形式がある。
形式と注文コードは、資料によって表記が違う場合があるので注意。
鍵がかかる仕組みの違い
- 電気を流すと鍵が外れるタイプ（R290-BDS／BAS）
コイルに電気が来ていないときは、ハンドルがロックされる。
遮断器が「切」の条件がそろったときだけコイルに電気が流れ、操作できるようになる。
制御電源（機器を動かすための電源）がなくなったときもロックされたままなので
故障や停電のときでも安全な状態になる考え方（フェールセーフ）の方式。 - 電気を流すと鍵がかかるタイプ（R290Z系）
コイルに電気が来ているときにロックされる。
どちらを選ぶかは、設備のインタロック回路の設計に合わせて決められる。
制御電源が止まっていてロックが外れない場合に備えて
機械的に強制解錠（鍵を手動で外すこと）する方法も用意されている。
ただし、これは安全装置を自分で外す行為のため
手順は取扱説明書に従い、遮断器の表示と電流計の0Aで確実に「切」であることを確かめたうえで
電気主任技術者など決められた人だけが行うこと。

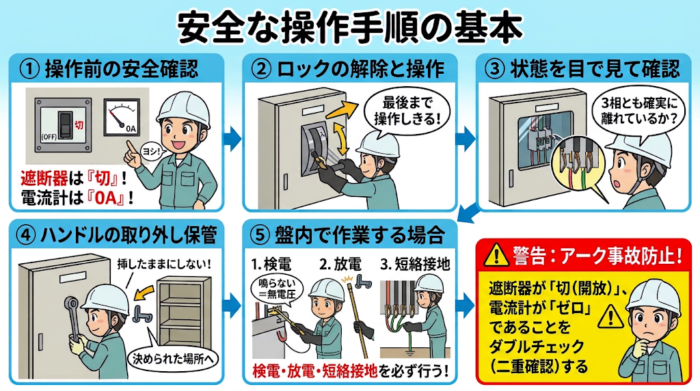

安全な操作手順の基本
① 操作前の安全確認（最重要）
同じ回路の遮断器が確実に「切」になっていることを確認する。
電流計が「0A」を指していることも確認すること。
② ロックの解除と操作
インタロック付きの形式は、条件がそろうとロックが外れて操作できるようになる。
ハンドルは途中で止めずに、終点（「入」または「切」の位置）まで操作しきる。
③ 断路器の状態を目で見て確認
操作が終わったら、盤の窓などから断路器の刃を直接見る。
3相（3本の電線）すべてで、刃が確実に入っているか、または十分に離れているかを確かめる。
④ ハンドルの取り外しと保管
手動ハンドルは挿したまま放置しないこと。
地震や、ほかの人がうっかり触れることで、誤操作が起きるおそれがある。
必ず決められた場所に保管すること。
⑤ 盤内で作業する場合
断路器を開いたあとに盤の中で作業するときは、次の順番で行うこと（労働安全衛生規則 第339条）。
切った開閉器には鍵をかけるか「通電禁止」の札を掲げ、誰かが誤って電気を入れないようにする。
検電
高圧用の検電器で、電気が来ていないことを確かめる。
※使う前に、検電器そのものが正しく鳴るかも確かめておくこと。
放電
接地棒を当てて、ケーブルなどに残っている電気を地面に逃がす。
短絡接地
短絡接地器具で3相をまとめて地面につなぐ。
誤って電気が送られてきても、感電しないようにするため。
作業中は、高圧用ゴム手袋などの絶縁用保護具（電気を通さない防具）を着けること。
⚠️ 警告：アークによる事故の危険
操作の前に、同じ回路の遮断器（VCBなど）が「切（開放）」で
負荷電流がゼロであることを確認すること。盤面の表示ランプと電流計の両方で、二重に確認する。

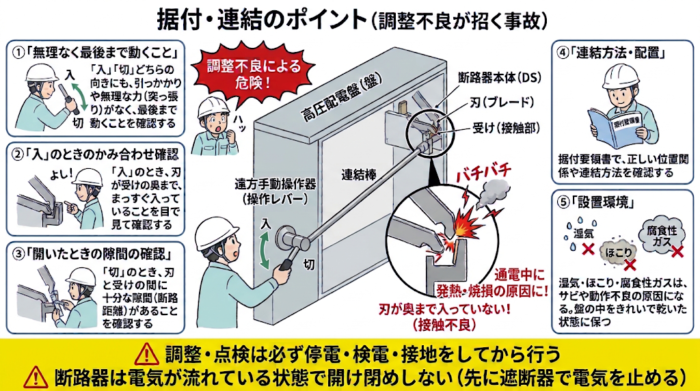

据付・連結のポイント（調整不良が招く事故）
遠方手動操作器は
盤の奥にある断路器本体と連結棒でつながっている。
この調整が悪いと、危険な状態となり
ハンドルは最後まで回ったのに、断路器の刃が奥まで入っていない（または離れきっていない）状態となる。
刃が奥まで入っていないと、通電中に接触不良で異常に熱を持ち、焼損の原因になる。
- 無理なく最後まで動くこと
操作器が「入」「切」どちらの終点にも、無理なく動くことを確認する。
連結棒が突っ張っていないことも大切。 - 「入」のときのかみ合わせ確認
「入」にしたとき、断路器の刃が受けの奥まで
まっすぐ入っていることを目で見て確認する。 - 開いたときの隙間の確認
「切」にしたとき、断路器の刃と受けの間に十分な隙間（断路距離）がある。 - 連結方法・配置
操作器と断路器の位置関係や、連結棒のつなぎ方は、取扱説明書の据付要領に従うこと。 - 設置環境
標高や周囲温度などの使用条件は、取扱説明書の値を守ること。
湿気、じんあい（ほこり）、腐食性のガスは、機構のさびや動きの悪化の原因になるため
盤の中の環境を保つことが大切となる。

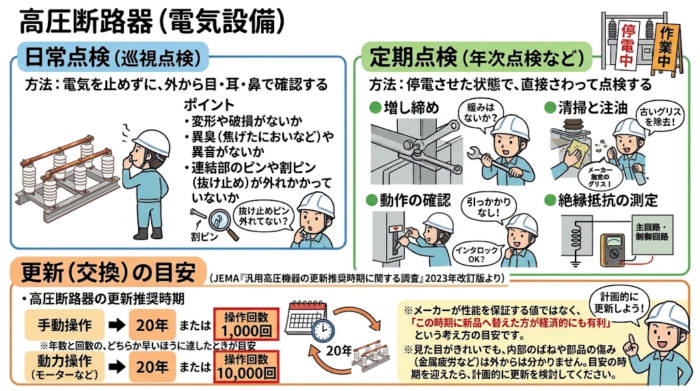

保守点検と更新の目安
日常点検（巡視点検）
- 方法：電気を止めずに、外から目・耳・鼻で確認する。
高圧の部分には近づきすぎず、離れた位置から確認すること。 - ポイント：
- 変形や破損がないか
- 異臭（コイルの焦げたにおいなど）や異音がないか
- 連結部のピンや割ピン（抜け止めのピン）が外れかかっていないか
定期点検（年次点検など）
- 方法：停電させた状態で、直接さわって点検する。
- ポイント：
- 増し締め
連結部のピンやボルトなどに緩みがないかを確認する。 - 清掃と注油
ほこりや古いグリス（潤滑用の油）を取り除く。
そのうえで、取扱説明書で指定された場所に、メーカー指定のグリスを塗る。
電気が流れる部分（刃や受け）に、一般的な潤滑スプレーを使わないこと。 - 動作の確認
手で操作して、引っかかりがないかを確かめる。
インタロック付きなら、インタロックが正しく働くかも確認する。 - 絶縁抵抗の測定
断路器の主回路と、インタロック付きの形式では制御回路（コイルなど）について
大地との間の絶縁抵抗を測る。
判定の基準は取扱説明書や社内の点検基準に従うこと。
- 増し締め
更新（交換）の目安
JEMA（日本電機工業会：電気機器メーカーの業界団体）の
報告書『汎用高圧機器の更新推奨時期に関する調査』（2023年改訂版）では
高圧断路器の更新推奨時期を次のように示している。
| 操作方式 | 更新推奨時期 |
| 手動操作 | 20年 または 操作回数1000回 |
| 動力操作（モーターなど） | 20年 または 操作回数1,0000回 |
※年数と回数の、どちらか早いほうに達したときが目安となる。
これは断路器としての目安であり、メーカーが性能を保証する値ではない。
「通常の点検を続けていても、この時期に新品へ替えた方が経済的にも有利」という考え方の目安。
※見た目がきれいでも、内部のばねや部品の傷み（金属疲労など）は外からは分からない。
目安の時期を迎えたら、計画的に更新を検討すること。

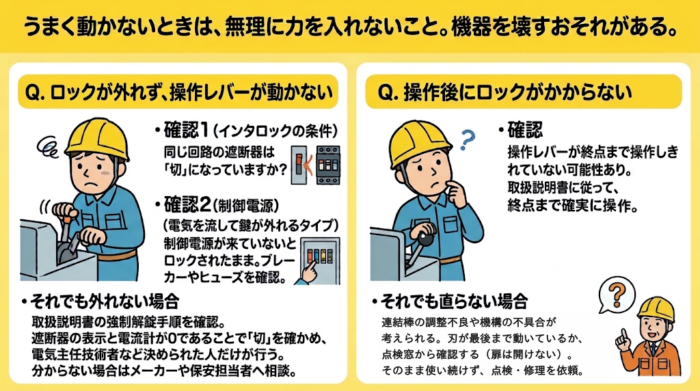

現場でのトラブル対処
うまく動かないときは、無理に力を入れないこと。
機器を壊すおそれがある。
Q. ロックが外れず、ハンドルが回らない
- 確認1（インタロックの条件）
同じ回路の遮断器は「切」になっていますか？
条件がそろっていなければ、ロックがかかるのは正常な動きとなる。 - 確認2（制御電源）
電気を流すと鍵が外れるタイプ（R290-BDS／BAS）は
制御電源が来ていないとロックされたままとなる。
制御電源のブレーカーやヒューズを確認すること。 - それでも外れない場合
取扱説明書の強制解錠の手順を確認する。
遮断器が確実に「切」であることを確かめたうえで、電気主任技術者など決められた人だけが行う。
あわせて、遮断器の表示と電流計の0Aで「切」を確かめる
※分からなければ、メーカーや保安担当者に相談する。
Q. 操作後にロックがかからない
- 確認
ハンドルが終点まで操作しきれていない可能性がある。
取扱説明書に従って、終点まで確実に操作すること。
それでも直らない場合
連結棒の調整不良や機構の不具合が考えられる。
そのまま使い続けず、点検・修理を依頼する。
まとめ
富士遠方手動操作器（R290-B）は
高圧の電気から作業者を守るための大切な機器となる。
安全に使うために、次の3つを守る必要がある。
- インタロックの意味を理解する
形式によってインタロックの有無と方式が異なる。
自分の設備がどの形式かを知っておくこと。 - 手順を守る
遮断器の「切」を確認する → 操作する → 断路器を目で見て確認する、の順番を守る。 - 定期的に点検し、計画的に更新する
点検と、目安の時期での更新を計画的に行う。
参考資料
- 富士電機「高圧断路器 Vシリーズ・RFシリーズ」カタログ（EH721m）
- 富士電機 技術資料サイト R290-B 取扱説明書（INB-F8812d-R290-B）
- 富士電機 FAQ「手動操作器の操作中表示スイッチ」「断路器 操作方法の選定」
- 日本電機工業会「汎用高圧機器の更新推奨時期に関する調査」報告書（2023年3月改訂版）
