デジタル型保護リレーの基本構成と仕組み

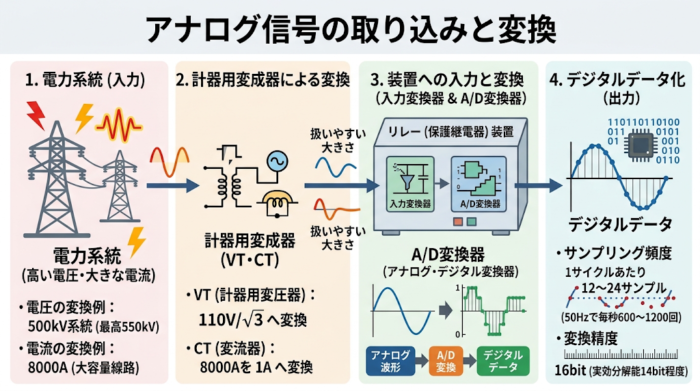

アナログ信号の取り込みと変換
電力系統の高い電圧や大きな電流はそのままではリレーで扱えないため
まず計器用変成器（VT、CT）で扱いやすい大きさに変換する。
以下は500kV級の基幹系統の例。
- 電圧の変換例：500kV系統（最高電圧550kV）の電圧を、VTで二次側110V/√3へ変換する。
- 電流の変換例：CTで8000Aを1Aへ変換する（超高圧の大容量線路の例）。
装置に入力された信号は、入力変換器とA/D変換器（アナログ・デジタル変換器）を通して
デジタルデータになる。
- サンプリング頻度
機種や用途によって大きく異なり、毎秒数百回から数千回程度。
従来の国内機では、50Hz系統で1サイクルあたり12〜24サンプル（毎秒600〜1200回）程度が多く使われてきた。
※より高い頻度でサンプリングする機種もある。 - 変換精度
16bit程度が一般的だが、ノイズなどを含めた実効的な分解能は14bit程度とされている。

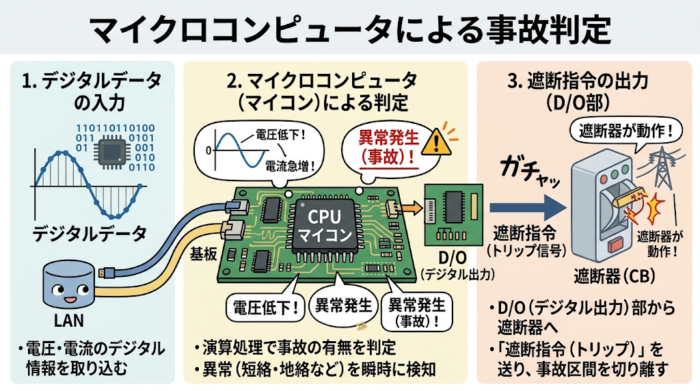

マイクロコンピュータによる事故判定
デジタル化された電圧・電流の情報をもとに
マイクロコンピュータが事故の有無を判定する。
事故と判定すると、D/O（デジタル出力）部から遮断器へ遮断指令を送る。

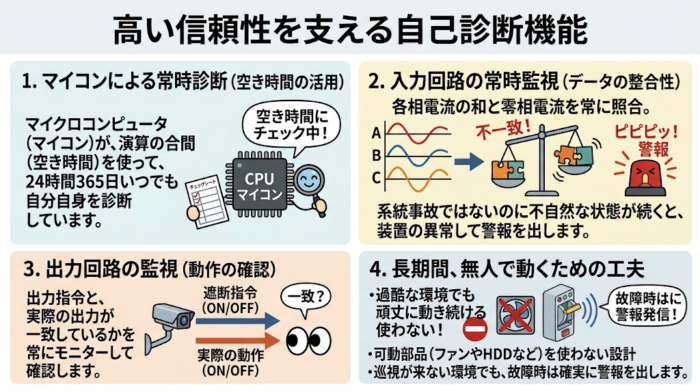

高い信頼性を支える自己診断機能
デジタル型リレーの大きな強みは
マイクロコンピュータの演算の空き時間を使った自己診断機能を持っている点。
- 入力回路の常時監視
各相電流の和と零相電流を照合するなど
入力データの整合性を常にチェックする。
系統事故ではないのに不自然な状態が続く場合は、装置側の異常として警報を出す。 - 出力回路の監視
自分の外部出力をモニターし
出力指令と実際の出力が一致しているかを常に確認する。
保護リレーは一度設置されると、長期間にわたって24時間365日、無人で稼働し続ける。
そのため、ハードディスクや冷却ファンのように常に動く部品は使わない設計になっている。
巡視が頻繁に来ない環境でも、故障したときは確実に警報を出せるよう、さまざまな工夫がされている。

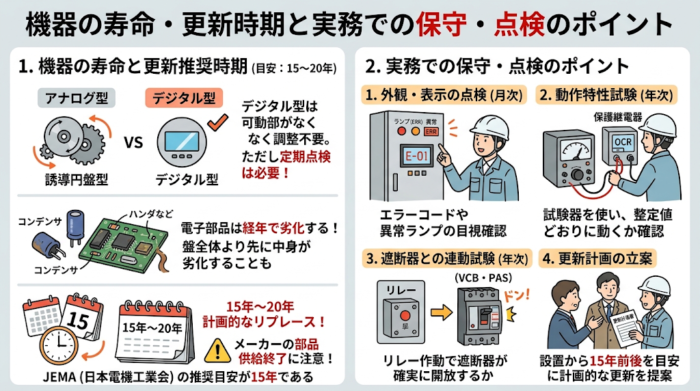

実務のポイントと最新動向
機器の寿命と更新推奨時期
かつてのアナログ型（誘導円盤型など）と比べると、デジタル型は可動部がないため
機械的な摩耗による調整はほとんど不要となる。
ただし、定期点検（動作特性試験など）が不要になるわけではない。
また、コンデンサや基板などの電子部品は経年で劣化する。
JEMA（日本電機工業会）では、保護継電器の更新推奨時期の目安を約15年としている。
実際の現場では20年、30年と使い続けている例も見かけるが
盤全体の耐用年数より先に内部の電子部品が劣化し始めることが多くある。
メーカーの部品供給終了（生産終了）の案内には常に注意しておき
15〜20年を目安に計画的なリプレースを考えておくことが大切となる。
実務での保守・点検のポイント
自家用の高圧受電設備では
OCR（過電流継電器）やGR／DGR（地絡継電器・地絡方向継電器）にデジタル型（静止形）が広く使われている。
月次・年次点検では、次の点に注意して運用状態を確認すること。
| 点検項目 | 確認内容・実務のポイント |
| 外観・表示の点検（月次） | 盤面にエラーコードや自己診断異常（CPU異常など）のランプが点灯していないかを目で確認する。 |
| 動作特性試験（年次） | リレー試験器を使い、整定値どおりの電流・電圧・時間で正しく動作するかを確認する。 |
| 遮断器との連動試験（年次） | リレーの動作で遮断器（VCB・PASなど）が確実に開放するかを確認する。リレーが単体で正常でも、遮断器が開かなければ設備は保護できない。 |
| 更新計画の立案 | 設置から15年前後を目安に劣化診断を行い、メーカーの保守対応状況を踏まえた計画的な更新を提案する。 |
参考資料
一般社団法人 日本電機工業会（JEMA）
「汎用高圧機器の更新推奨時期」に関するパンフレット（保護継電器の更新推奨時期15年の根拠として）
公益社団法人 日本電気技術者協会
自家用電気工作物の保守・点検（月次点検・年次点検における保護継電器や遮断器との連動試験の実施基準）に関する実務資料。
各保護継電器メーカー（三菱電機、富士電機、オムロンなど）の技術資料・取扱説明書
デジタル形（静止形）保護継電器の仕様（A/D変換のサンプリングレート、自己診断機能の詳細、寿命部品の解説）について。
