電気主任技術者の工事期間中の点検・確認ポイントのまとめ（零相変流器編）

電気主任技術者の工事期間中の仕事内容

電気主任技術者は、事業用電気工作物の保安監督を行う専門家であり、工場、ビル、発電所、変電所など
様々な場所で電気設備の安全を守る非常に重要な役割を担っている。

仕事内容は多岐にわたるが、その中に工事の監督（点検も含む）業務が存在する。

工事の監督業務：電気設備の設置や改修工事が、関係法令や技術基準に従って
　　　　　　　　安全に行われているかを監督する。

電気主任技術者は、新設や増設などの変更工事の際に、施工状況とともに隠ぺい場所や接地極などが電気設備技術基準に適合しているかといった、工事期間中でなければ点検できない部分を重点的に点検する必要がある。

高圧機器の基本的な点検ポイント

原則として、高圧機器は絶縁耐力階級6号A（商用周波耐電圧22kV、雷インパルス耐電圧60kV）のものを使用し
その接続箇所においては充電部が露出しないように施設されていなければいけない。
やむを得ず露出する場合は、作業者が容易に触れないように防護する必要がある。
また、屋外に使用する碍子や機械器具は、塩害地区（電力会社が定める塩害地区）の場合
耐塩害用のものを使用すること。

零相変流器の点検ポイント

①原則、貫通形を使用すること。
また、高圧絶縁電線貫通形を使用する場合は、以下の点を確認すること。
●貫通電線が絶縁物で分けられているか。
●受電点の三相短絡電流に十分耐えられるものが選定されているか。

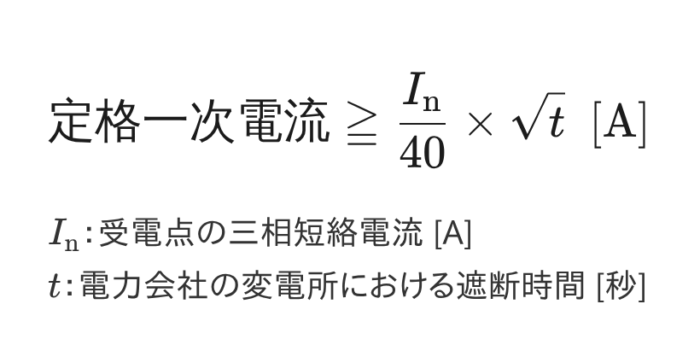

※定格電流は次式で算出。

②電磁誘導による誤動作が考えられるので、二次側リード線にはシールド線を使用すること。
