高圧絶縁測定は、高圧の電気設備（キュービクル、トランス、開閉器、ケーブルなど）の
絶縁状態の健全性を確認するために行われる非常に重要な試験。
絶縁が劣化すると、漏電や地絡事故、感電、火災などの重大な事故につながるため
定期的な測定が必須となる。
直流高圧絶縁測定の目的
絶縁不良の検出
機器や電路の絶縁体（電線の被覆など）の劣化や損傷により
電気が本来流れてはいけない部分（大地や金属ケース）に漏れていないかを確認する。
事故の未然防止
絶縁抵抗値の低下は、漏電や短絡（ショート）の前兆となる。
定期的に測定することで、事故を未然に防ぐ。
傾向管理
定期点検時に測定値を記録し、前回の値と比較することで
絶縁の劣化傾向を把握し、設備更新の計画に役立てる。
直流高圧絶縁測定の方法
高圧電路の絶縁抵抗測定には高圧絶縁抵抗計を使用する。
測定する箇所は、主に以下の2種類。
① 対地間絶縁抵抗
目的
電路と大地の間＝漏電・地絡に対する絶縁の健全性を確認する。
測定方法
絶縁抵抗計の一方を高圧電路（各相）に接続する。
もう一方を大地（接地線）に接続し
規定の直流高電圧（例：3,000V、5,000V、10,000V）を印加して抵抗値を測定する。
② 線間絶縁抵抗（主に新設・更新時）
目的
異なる相（例：R相とS相）の電線間の短絡に対する絶縁の健全性を確認する。
測定方法
絶縁抵抗計を異なる相の電線（例：R相とS相）の間に接続し
規定の電圧を印加して抵抗値を測定する。
通常、機器が接続されていると正確な測定が難しいため
主に機器を切り離した竣工時や更新時に実施される。
測定電圧
測定には、測定対象の電路の定格電圧に応じて
1,000V以上の直流高電圧を印加できるメガーを使用する。
絶縁抵抗値の判定基準
高圧電路については、低圧電路と異なり、電気設備技術基準に明確な基準値の記載はない。
※高圧ではより厳しい絶縁耐力試験（耐圧試験）が基準とされているため。
しかし、実務上の目安としては、以下の値が参考にされる。
| 設備・回路 | 測定電圧 | 実務上の目安 (最低限) | 備考 |
| 6kV高圧電路 | 3,000Vまたは5,000V | 6 MΩ以上 | 竣工時（新設時）は数百MΩ以上あるのが望ましいとされています。 |
注意点: 絶縁抵抗値は、測定時の温度や湿度に大きく影響される。
湿度が高いと抵抗値は低下するため、測定値だけでなく
過去のデータとの傾向管理が非常に重要になる。
4. 測定時の安全上の注意点
高圧を印加する非常に危険な作業であるため
安全管理を徹底する必要がある。

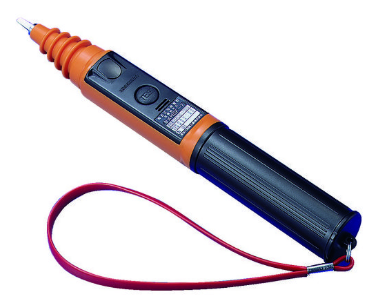

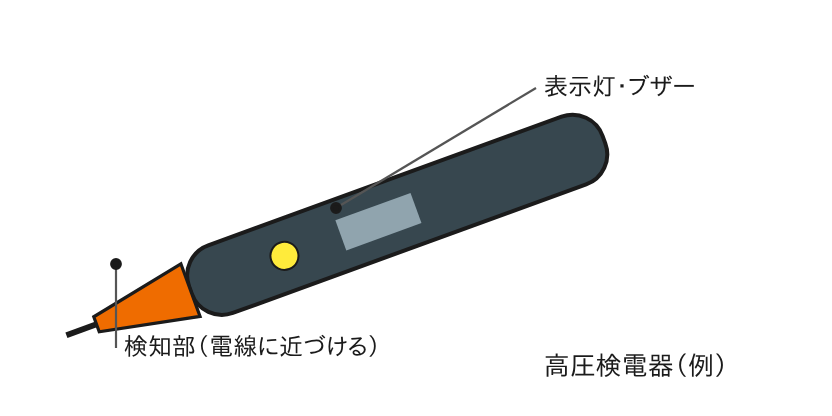

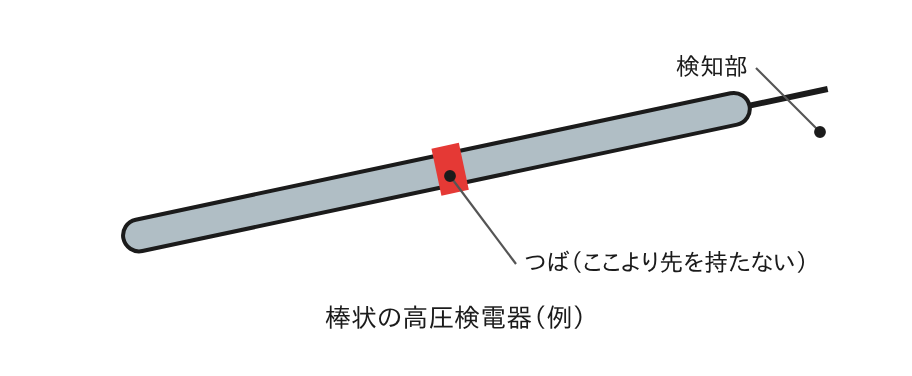

停電の確認
測定前に、必ず検電器を使用して無電圧であることを確認する。
残留電荷の放電
測定対象の高圧設備（特にコンデンサなど）には残留電荷が溜まっている可能性があるため
必ず放電棒などで残留電荷を確実に放電する。
メガー自体にも放電機能があるが、二重の安全対策が推奨される。

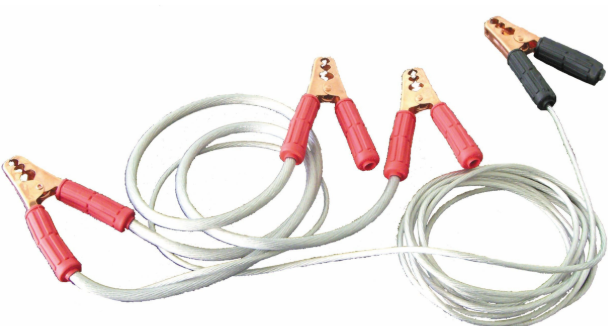

短絡接地
停電後、短絡接地器具を用いて電路を大地に短絡し
安全を確保した状態で作業を行う。
感電防止
測定中は高電圧が発生しているため、絶縁手袋を使用し
測定コードや端子に絶対に触れないようにする。
