月次点検時のACリーククランプメーターの取り扱い方

2024年9月18日

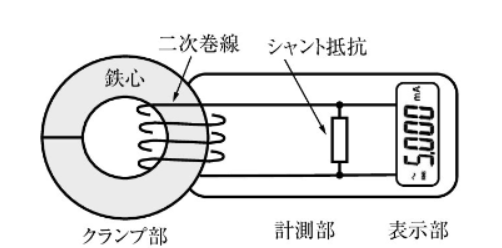

ACリーククランプメーターについて

電気配線や機器の漏れ電流を測定するための装置。

特徴

非接触測定: 配線を挟むだけで電流を測定できるため、電気を止める必要がない。
高精度: 微小な漏れ電流から大きな負荷電流まで幅広く測定可能。
例）HiokiのCM4001は0.60mAから600Aまで測定可能。
ワイヤレス機能: 一部のモデルはBluetoothを使用してスマホやタブレットにデータを転送でき、現場でのデータ管理が容易。
コンパレータ機能: 設定したしきい値と比較し、漏電箇所を音と光で知らせる機能がある。

使用例

漏電探査: 漏電箇所を迅速に特定し、トラブルシューティングを行う際に使用。
保守点検: 工場やビルの電気設備の定期点検に利用され、漏電や異常電流を早期に発見に利用する。

メリットとデメリット

メリット
非接触で安全に測定できる。
高精度で微小な漏れ電流も検出可能。
ワイヤレス機能でデータ管理が容易。

デメリット
測定対象の導体径に制限がある場合がある。
高機能なモデルは価格が高め。

各部の名称と機能一覧

HIOKI　ACリーククランプメータ　CM4001 取り扱い説明書より画像引用
chrome-extension://efaidnbmnnnibpcajpcglclefindmkaj/https://www.hioki.co.jp/file/cmw/hdInstructionManual/95065/pdf/?action=browser&log=1

測定方法

①電源を入れる（初期レンジはAUTO状態）
　AUTO状態のメリット→漏れ電流の値を気にせず操作可能
　デメリット→他レンジよりも測定に時間がかかる。

②測定対象周りにクランプする。
　注意事項：測定対象がジョーの中央になるようにクランプする。

③測定値の読み取り

漏れ電流の測定方法

各変圧器のB種接地線をクランプして、測定するのが一般的
（三線式の場合、一括でクランプしても理論上測定できるが、ジョーが入りきらない。）

単相2線式→2線を一括してクランプ
三相4線式→4線を一括してクランプ

正確に測定できないケース
(1) 近接した電線に大きな電流が流れている場合
(2) インバーターの二次側など、特殊な波形を測定する場合
(3) ジョーが完全に閉じていない場合
（特に三相の一括クランプなど、測定対象の外形が大きい場合は、ジョーが完全に閉じていることを必ず確認が必要。ジョーが少しでも開いていると、測定値に誤差が生じ、確度を保証できない）

負荷電流の測定

導体の1線だけの周りに本器をクランプする。

単相、三相にかかわらず、2線以上を一括した周りにクランプした場合は負荷電流を測定できない。（上画像参照）

• インバーターの二次側など、特殊な波形は測定できない場合がある。
• 入力電流の大きさによっては、共振によりジョーから音が発生する場合がある。測定には影響がない。
• 入力電流の大きさがわからないときは、フィルター機能を無効にしてから、オートレンジまたは600.0 Aレンジで測定を開始すること。（クランプの故障防止）

フィルター機能

機能の概要　　

スイッチング電源やインバーター機器が測定対象と同じ系統に接続されていると、漏れ電流波形に高周波成分が重畳している場合がある。フィルター機能を使うと、不要な高周波成分を除去できる。

設定方法　　

MAX/MINキーを1秒以上押す表示部の[FILTER]が点灯する。
（解除：再度、MAX/MINキーを1秒以上押す）
MAX/MINキーを押しながら電源を入れることで、フィルター機能を起動時ONまたは起動時OFFに設定できる。

ホールド機能（HOLD）

HiokiのCM4001の自動ホールド機能が便利なため、記載。

測定値方法　　

1 HOLDキーを1秒以上押すHOLDキーと表示部の[HOLD]が点滅する。

2 測定対象の周りに本器をクランプする測定値が安定すると自動で表示の更新を停止する。　
　次の測定をする場合は、本器を電線の周りから外し、再度、測定対象の周りに本器をクランプする。
（解除：再度、HOLDキーを1秒以上押す）

突入電流測定

交流の突入電流を測定できる。

1 RANGEキーを押して、レンジを設定する

2 MAX/MINキーとRANGEキーを同時に1秒以上押して、AC INRUSH をONにする。

直流成分を含んだ突入電流は正確な測定ができない。

参考文献

chrome-extension://efaidnbmnnnibpcajpcglclefindmkaj/https://www.hioki.co.jp/file/cmw/hdInstructionManual/95063/pdf/?action=browser&log=1

chrome-extension://efaidnbmnnnibpcajpcglclefindmkaj/https://www.hioki.co.jp/file/cmw/hdInstructionManual/95065/pdf/?action=browser&log=1

HIOKI　CM4001取扱説明書ダウンロード版ACリーククランプメータ　より画像引用
