National製1級漏電火災警報器受信機 1回線型の特性まとめ

漏電火災警報器(受信機)についての概略

漏電火災警報器受信機は、電気回路における微弱な漏洩電流を検知し、火災の発生を未然に防ぐための設備を指す。
漏電を検知すると警報を発し、関係者に異常を知らせる。

この受信機は1回線型なので、一つの電気回路の漏電を監視するタイプであることがわかる

定格と仕様

品番 BG1510
種別 受信機1級 互換性型 屋内型
国家検定型式番号 漏受第3～3号
警戒線路電圧 600V以下
定格電源電圧 AC100VまたはAC200V 50/60Hz
消費電流 AC100V警戒時26mA 警報時34mA AC200V警戒時13mA 警報時17mA
作動入力電圧 47.5mV(以下)
公称作動電流値 50、100、200、400、1,000mA
作動電流値 公称作動電流値の42～100%で作動(当社変流器を接続)
作動復帰 自動復帰方式
警報灯 受信機作動を記憶
作動確認灯復帰 復帰釦で復帰
内部電子ブザー 音量・電圧 70dB以上・DC12V
外部接点 (無電圧) 警報時 Fc1-Fb1 開導通 作動時 Fc1-Fa1、Fc2-Fa2 開導通 容量 AC125V 1A以下 AC250V 0.5A以下(ただし、抵抗負荷時)

後継品（代替品）について

2025年現在後継品は製造されていない。

https://www2.panasonic.biz/jp/densetsu/ha/bousai_net/gijyutu1/ninshou/1roukei/syohin.html

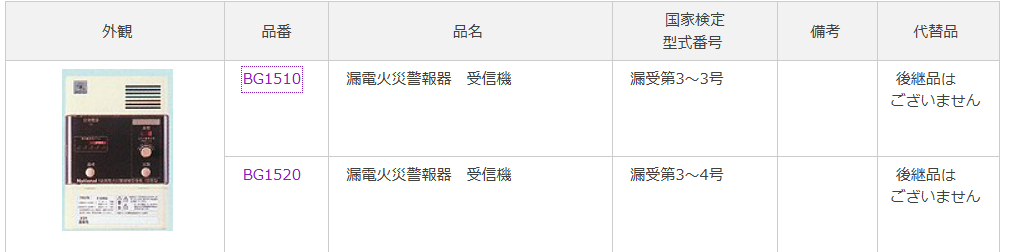

Panasonic 漏電火災警設備　生産終了品　サイトより引用

機器の更新の際は別メーカーを取り付けることが推奨される。

参考資料

https://www2.panasonic.biz/jp/densetsu/ha/bousai_net/gijyutu1/ninshou/1roukei/g1510/teik/bg1510.pdf
Panasonic 生産終了品　漏電火災警報設備　商品情報より引用
