受電設備の推奨される設置場所

受電設備の設置場所は、電力会社からの電気の引き込みと
施設内への送電が最もスムーズに行える位置を選ぶこと。
あわせて、設備の故障や重大事故を防ぐため、以下の環境は徹底して避ける必要がある。

1. 湿気がこもる場所（蒸気の噴出など常時湿度が高い）
2. 高温になる場所（加熱炉の周辺など常時熱にさらされる）
3. 危険物がある場所（爆発・引火・腐食を起こすガス、液体、ほこりが多い）
4. 浸水のおそれがある場所
5. 激しい振動がある場所
6. 火災時の消火活動が困難な場所

屋上屋外キュービクルの注意点

屋上設置のキュービクルの場合
点検時に安全でかつ容易にキュービクルに到達できる通路や階段が必要となる。
点検機材を持って移動しなければならないので
垂直はしごやタラップ等はできるだけ避けること。

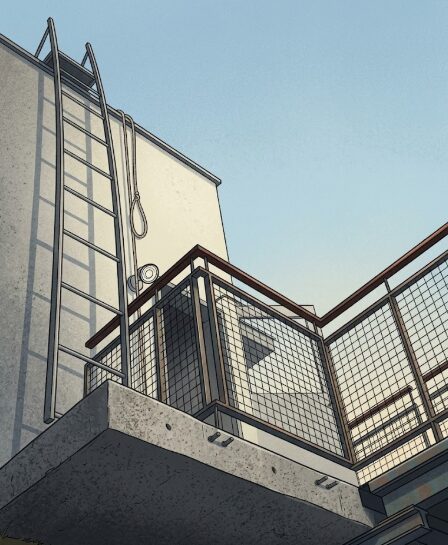

上図のようなタラップは危険なので、是正が推奨される。

保守点検通路

① 受電設備（電気を受け取る設備）への通路確保

原則として「幅 0.8 m 以上」「高さ 1.8 m 以上」を確保すること。
大型機器の搬出入に支障を出さず、測定器具を持った作業員が
安全・スムーズに通行できる広さが必要となる。

危険・不適切なルートの回避

点検やトラブル対応の妨げとなるルートは避けること。
具体的には、ビルのベランダ張り出し部、足場が不安定なスレート屋根、住居の室内を通過するルートは不可とする。

垂直はしごの設置禁止

受電設備に至る通路には、垂直はしごを設置しないこと。
器具を持っての移動は転落事故のリスクが高く、大変危険となる。

屋内通路の場合

点検時及び事故対応等の緊急時に、保守員がキュービクルに到達するための屋内の通路は
住居部・出入口閉鎖等の支障のないようにする。

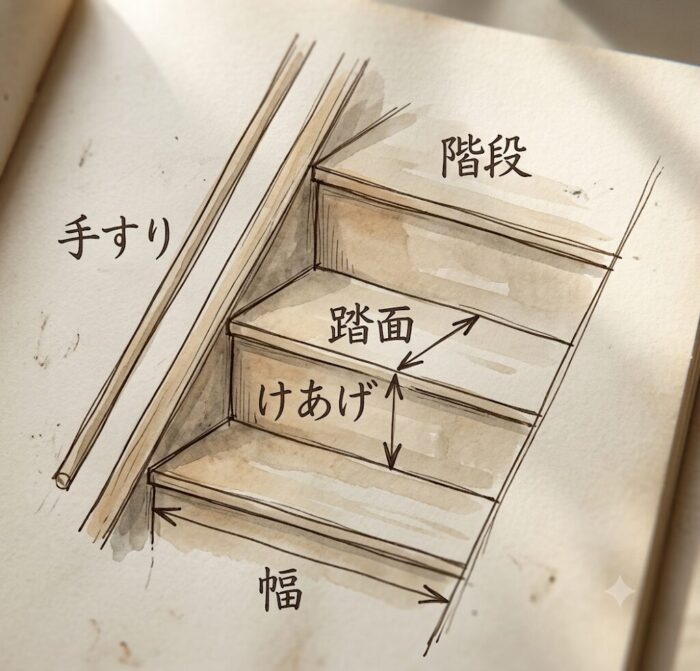

受電設備に向かう階段

参考資料

https://www.reiki.metro.tokyo.lg.jp/reiki/reiki_honbun/g101RG00002311.html#e000001270
火災予防条例第11条

『高圧受電設備規程』第1130節-1（受電室の施設／設置場所）

https://lawzilla.jp/law/347M50002000032?n=ln542

労働安全衛生規則 第542・543条 )を引用

https://lawzilla.jp/law/325CO0000000338?n=ln23
建築基準法令第23～25条を引用
