高圧受電設備機器の更新推奨時期と運用管理の備忘録

記事の概要

高圧受電設備（キュービクル等）は、施設への安定的な電力供給を担う心臓部であり
ひとたび重大な故障が発生すれば、自社のみならず
近隣一帯を長期間停電させる「波及事故」に発展するリスクを孕んでいる。

本稿では、日本電機工業会（JEMA）などの技術資料に基づく「機器ごとの更新推奨時期」の基礎知識に加え
実務における波及事故の防止策、改修工事の設計ポイント、さらにはオーナーへの効果的な予算提案手法までを網羅的に再構成して解説する。

高圧受電設備機器の更新推奨時期

設備を構成する主要機器には
物理的寿命や絶縁体の経年劣化を考慮した「更新推奨時期」が明確に定められている。
過酷な環境（直射日光、風雨、塵埃、塩害）に晒される屋外設置機器は
屋内設置に比べて寿命が5〜10年短く設定されている点が特徴。

【実務上の注意点】
上記の数値はあくまで「推奨時期」であり
実際の稼働率（負荷率）、周囲温度、換気状態によって寿命は大きく変動する。
定期的な年次点検（絶縁抵抗測定、各種継電器試験）による状態監視と
期間に基づく予防保全の運用が求められる。

波及事故防止の最重要項目（PASとCVケーブル）

需要家構内での地絡・短絡事故が電力会社の配電線用遮断器をトリップさせ
周辺地域一帯の停電を引き起こす「波及事故」。この原因の大部分を占めるのが
責任分界点に設置される柱上気中開閉器（PAS）と
そこからキュービクルまでを繋ぐ高圧CVケーブルの絶縁破壊となる。

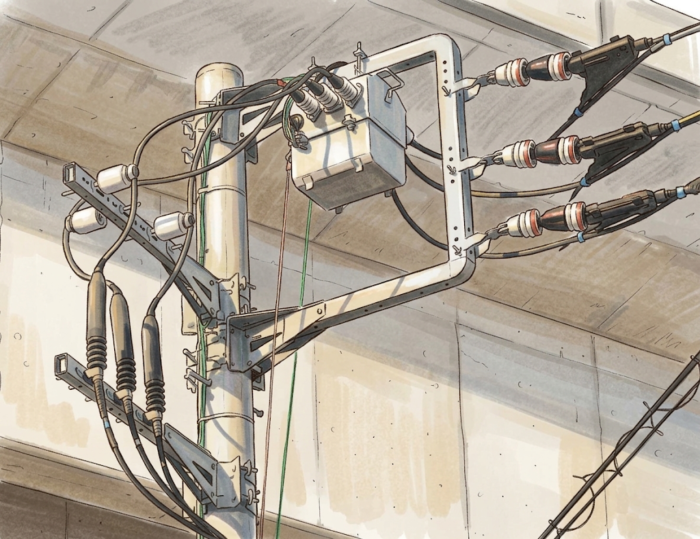

柱上気中開閉器（PAS）の確実な連動更新

PASは屋外の過酷な環境に晒されており
外箱の腐食や内部機構の劣化が進行しやすい機器のひとつ。

• SOG制御装置の盲点
  開閉器「本体」だけでなく
  電柱の下部に設置される「GR（地絡継電器）付制御装置（SOG制御器）」の更新目安も同じく10年となる。
  制御装置内部の電解コンデンサが経年劣化すると
  地絡事故が発生した際にPASへトリップ信号を送れず、波及事故に直結する。

• VT内蔵型への移行
  近年は、PAS作動用の制御電源を低圧側から引く（電源供給が絶たれるリスクがある）のではなく
  高圧側から直接電源を取る「VT内蔵型PAS」への更新が主流となっており、更新時の提案材料となる。

高圧CVケーブルの「水トリー現象」対策

CVケーブル（架橋ポリエチレン絶縁ビニルシースケーブル）の寿命を決定づけるのが
水トリー（Water Tree）現象となる。

• 地中埋設は「水気あり」の前提で
  地中管路（FEP管など）の内部には、結露や地下水の浸入により常に水分が存在し
  絶縁体（ポリエチレン）内の微小なボイド（空隙）や不純物に水分が入り込み
  高電圧が加わることで樹木状に絶縁劣化が進行する。
  このため、地中配管敷設のCVケーブルは
  過酷環境である「更新目安15年」を基準に厳格に管理する必要がある。

• 直流耐電圧試験の実施
  15年が経過したCVケーブルに対しては
  年次点検時に直流耐電圧試験・直流漏れ電流測定等を実施し
  絶縁性能の低下を定量的に評価しつつ更新を促すことが重要となる。

老朽化したCVケーブルへの高圧直流印加は
空間電荷効果によりかえって絶縁破壊を誘発するリスクがあるため
直流漏れ電流測定等での慎重な傾向管理が推奨される。

CVケーブル更新と保護管サイズの適合（実務設計）

老朽化した高圧ケーブルを更新する際、コスト削減や掘削の手間を省くため
既設の配管（厚鋼電線管、合成樹脂製可とう電線管など）を
そのまま流用して引き替え（入替）を行うケースがある。
ここで重要になるのが管の占積率（内断面とケーブル外径のバランス）の確認である。

旧規格のケーブルから最新規格のCVTケーブル（3心より合わせ形）へ変更する場合など
同じ断面積（sq）でも仕上外径が太くなることがある。
一般的に、ケーブル1条を配管に収める場合
管の内径はケーブル外径の「1.5倍〜2.0倍以上」の余裕を持たせることが推奨される。

6600V CVTケーブルと適合する電線管のサイズ例（内径1.5倍基準）

• 22sq (外径約41mm / 要求内径62mm以上)
  → 厚鋼管: G70 (内径69.6mm) / 波付硬質合成樹脂管(FEP): φ65 または φ80
• 38sq (外径約46mm / 要求内径69mm以上)
  → 厚鋼管: G82 (内径82.3mm) / 波付硬質合成樹脂管(FEP): φ80 または φ100
• 60sq (外径約53mm / 要求内径80mm以上)
  → 厚鋼管: G92 (内径93.3mm) / 波付硬質合成樹脂管(FEP): φ100

事前の現地調査にて、既設配管のサイズとルートの曲がり具合（曲率）を正確に把握し
ケーブルメーカーの技術資料である「保護管サイズ早見表」と入念に照らし合わせることが
現場での入線トラブル（途中でつっかえる、無理に引っ張って新品のケーブル外装を傷つける等）を
回避する鍵となる。

オーナーへの計画的な予算提案と合意形成

電気主任技術者や管理会社の仕事は
技術力のみならず、経営層や設備オーナーから修繕予算を引き出す「提案力」が必要となる。
高圧受電設備の改修工事は数百万円〜の設備投資となるため
突然の請求は予算の都合上却下されるリスクが高い。

3〜5年前からの事前アナウンス

機器が寿命を迎える3〜5年前から
月次・年次点検の報告書に「◯年後にPASとCVケーブルの更新工事（概算◯◯万円）が必要になり
修繕積立計画に組み込んでください」と具体的に記載し、中長期的な意識づけを行う。
事後保全（壊れてからの修理）では、特注部品の納期待ちにより
事業活動が数ヶ月停止する甚大なリスクがあることを説明することが推奨される。

レトロフィット（部分改修）の活用:

キュービクル外箱の腐食が少ない場合
箱は流用して内部の主要機器（VCB、トランス、LBS等）のみを一括で
更新する「レトロフィット」を提案することで
産廃コストと工期を大幅に圧縮でき、オーナーの決裁が下りやすくなる。

安全な設備運用は、技術的根拠に基づいた的確な保守点検と
運用計画の両輪によって初めて実現される。

参考資料

・一般社団法人 日本電機工業会（JEMA）
『汎用高圧機器の更新推奨時期』『高圧交流負荷開閉器の更新推奨時期』
・一般社団法人 日本電線工業会（JCMA）『電力ケーブルの更新推奨時期』
・一般社団法人 日本電気協会『内線規程』
・各ケーブルメーカー発行『技術資料（保護管サイズ早見表）』
・経済産業省 / 各地域電気保安協会『波及事故防止に関する啓発資料』
