漏れ電流についての基礎知識まとめ

2025年7月7日

漏れ電流（ろうでんりゅう、Leakage Current）は
電気機器や回路において本来の回路以外の経路（例えば絶縁体表面や内部、アース線など）を通って流れてしまう
意図しない微小な電流のこと。

漏れ電流が発生する理由

漏れ電流が発生する主な理由は以下の通り。

絶縁材料の劣化

長期間の使用や高温多湿などの環境要因により、電気機器の絶縁材が劣化すると
本来電気を通さないはずの部分から電流が漏れ出すことがある。

接続の不具合

配線が緩んでいたり、不適切な接続がされていたりする
電流が正規の経路から外れて流れる可能性がある。

湿度の影響

高湿度の環境下では、絶縁体の表面に水分が付着することで
絶縁性能が低下して漏れ電流が増加することがある。

浮遊容量（静電容量）

交流回路では、電線や部品と大地との間に存在する微小な静電容量を介して電流が流れることがある。
特にインバータなどの高周波を使用する機器では、この静電容量による漏れ電流が問題になることがある。

ノイズフィルタ

多くの電気機器にはノイズを抑制するためのフィルタが内蔵されているが
このフィルタがアース線に接続されている場合、フィルタを介して漏れ電流が発生することがある。

漏れ電流の種類

漏れ電流は、その経路や測定箇所によっていくつかの種類に分類される。

接地漏れ電流
電源部から絶縁体を介して、保護接地線（アース線）に流れる電流のこと。
接触電流（タッチ電流）/外装漏れ電流
機器の外装に人が触れた際に、その人を通じて大地に流れる電流のこと。
患者漏れ電流
医療機器において、患者に接続された部分から患者を経由して大地に流れる電流のこと。
医療機器では特に厳しく管理される。

漏れ電流の危険性

漏れ電流は通常は微小だが、放置すると以下のような危険性がある。

感電
漏れ電流が人体に流れると、「ビリッ」とした不快な感触から
場合によっては重篤な感電事故につながる可能性がある。
特に医療現場では、わずかな漏れ電流でも患者に危険を及ぼす可能性があるため、厳格な管理が求められる。
機器の誤作動:
漏れ電流が電子回路に影響を与え、機器が誤作動を起こすことがある。
火災
大量の漏れ電流が継続的に流れると、発熱により配線や機器が焼損し
火災の原因となることがある。
消費電力の増加
無駄な電流が流れるため、電力の消費が増加する。
漏電遮断器の誤動作
漏れ電流が一定量を超えると、安全のために設置された漏電遮断器が動作し
頻繁に電源が落ちる原因となることがある。

漏れ電流の測定方法

漏れ電流の測定には、主に漏れ電流用クランプ電流計（リーククランプメータ）が用いられる。

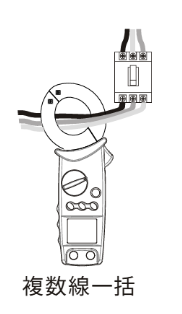

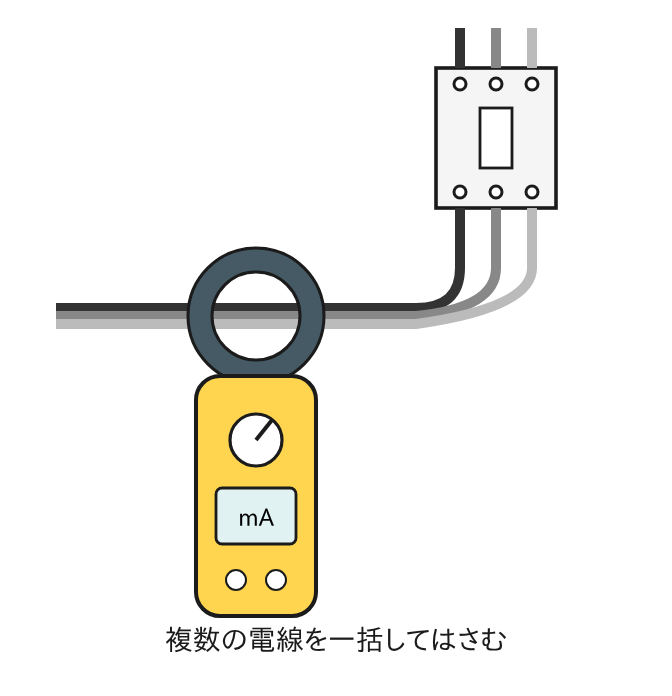

電源供給線を複数本まとめてクランプする方法

単相であれば2本（L相とN相）、三相であれば3本（U, V, W相）をまとめてクランプする。
通常、電源から負荷に流れる電流と、負荷から電源に戻る電流は大きさが同じで向きが逆のため
互いに打ち消し合い、漏れ電流がない場合はゼロに近い値を示す。
もし漏れ電流があると、その分の電流が打ち消されずに残り、測定値として表示される。

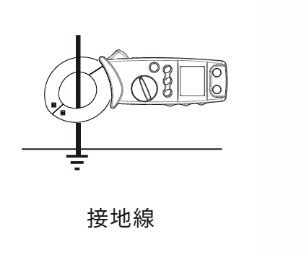

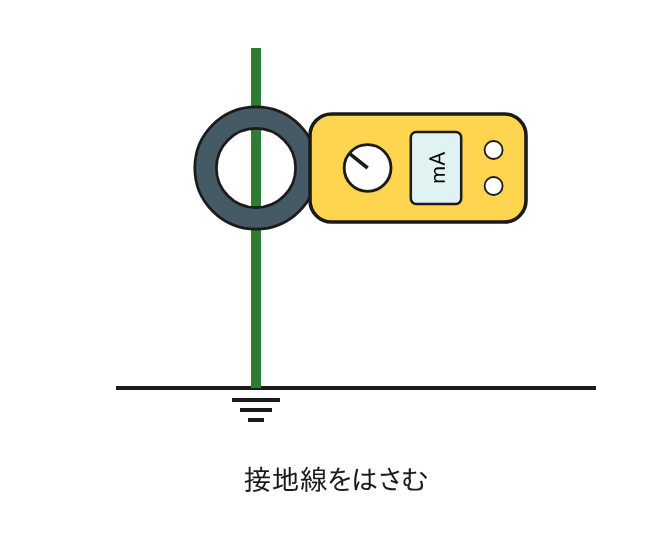

接地線のみをクランプする方法
