受電設備における省エネの基礎知識
受電設備の運用において、省エネ化を図るための主要なアプローチとして
「電気の需要の平準化」と「トップランナー制度」の取り組みが挙げられる。

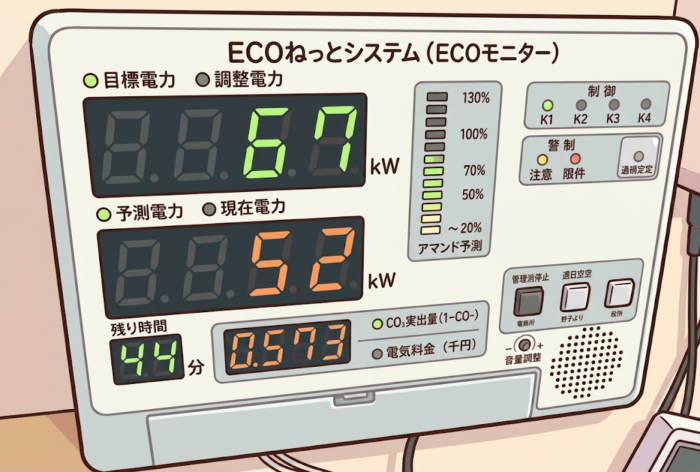

デマンド監視装置による「電気の見える化」と需要の平準化
デマンド監視装置を活用したアプローチは
運用改善による省エネの基本となる。
デマンド（最大需要電力）とは、需要電力（30分間の平均電力）の最大値のこと。
電力会社によっては、この契約電力を決定する材料になる。
この契約電力は、電力会社にとっては「電気の基本料金を決定するもの」であるため
需要家にとって、デマンドを低減することはコストを削減することにつながる。
デマンド監視装置によって「電気の見える化」をすることが有効。
電気を見える化することで
「夜間に無駄な電気を使用していないか？」
「1日のうち、特定の時間帯だけ多くの電気を使用していないか？」
といった疑問や問題点を発見することができ今後の対策も立てやすくなる。
1日の電気の使用量の凹凸をなるべく少なくして、「電気の使用（需要）の平準化」をさせることが大切となる。
トップランナー変圧器による損失低減
設備そのものの効率を上げるハード面での対策として、変圧器の更新が挙げられる。
受電用変圧器を省エネトランス（トップランナー変圧器）に交換することで
変圧器自体の損失を低減させ、省エネルギー化を図ることができる。
変圧器の損失には、無負荷損（鉄損）と負荷損（銅損）が存在し
この両損失を低減させることは、変圧器自体の効率を向上させることにつながる。
実務におけるポイント
基礎理論を踏まえたうえで
実務で設備更新やシステム導入を検討する際に留意すべき最新の動向をまとめる。
2026年施行・第三次トップランナー基準への対応
変圧器のトップランナー基準は段階的に厳格化されており
実務においては最新の規格を正確に把握しておく必要がある。
- 第三次判断基準（2026トップランナー変圧器）の施行
2026年4月より、さらに高い省エネ性能を求める第三次基準がスタートしている。 - 最新JIS規格への準拠
これに伴い、JIS C 4304/4306（配電用6kV油入/モールド変圧器）が
2024年版へ改正されるなど規格要件もアップデートされている。
これから機器を選定する場合は、これらの最新規格を満たした製品を採用する必要がある。 - 実務上の注意点
経年劣化した変圧器を更新する際は、既存の機器と同一容量で単純更新するのではなく
現在の最大デマンドや将来の負荷予測をもとに最適な容量を再計算することが重要となる。
過剰な容量の変圧器を選定すると、高効率機器であっても無駄な待機電力（鉄損）を増やす原因となる。
デマンド制御・IoT化に関する補助金動向
単なる電力の「見える化」から
自動制御を行う「ディマンドリスポンス（DR）」へとエネルギー管理のトレンドは移行しており
導入コストを抑えるための国や自治体の補助金制度も充実している。
- 既存設備のIoT化支援
2026年現在、「ディマンドリスポンスの拡大に向けたIoT化推進事業」等の補助金が展開されている。
これは、既存の空調や生産設備にIoT機器を後付けして遠隔デマンド制御を行う事業に対し
手厚い支援（例：補助率1/2、上限2,000万円など）を行うもの。 - 実務上の注意点
補助金を活用するには、設備の所有者がアグリゲーターと一定期間のDR契約を結ぶことや
JC-STAR等の指定されたサイバーセキュリティ基準を満たす機器を選定することが要件となるケースが
一般的。電気主任技術者には、技術的適合性の確認だけでなく
こうした制度を活用した費用対効果（ROI）の高い設備投資を経営層に提案する視点も求められる。
受電設備の省エネは「適切なピーク管理（運用）」と「高効率機器への更新（設備）」の両輪で進めることで
初めて最大限の効果を発揮する。
関係法令や支援制度は常にアップデートされるため、定期的な情報収集が必要となる。
参考資料
資源エネルギー庁（経済産業省）
『総合資源エネルギー調査会 省エネルギー・新エネルギー分科会 省エネルギー小委員会 変圧器判断基準ワーキンググループ 取りまとめ』
（変圧器のトップランナー制度、第三次判断基準および目標年度に関する報告書）
一般財団法人 日本規格協会（JSA）
『JIS C 4304：配電用6kV油入変圧器』および『JIS C 4306：配電用6kVモールド変圧器』（2024年改正版）
一般社団法人 日本電機工業会（JEMA）
『トップランナー変圧器 導入・選定ガイドライン』
（無負荷損・負荷損の低減メカニズム、容量適正化およびライフサイクルコスト試算）
一般財団法人 省エネルギーセンター（ECCJ）
『工場・ビルの省エネルギーガイドブック』
（デマンド監視装置による最大需要電力の抑制および負荷平準化の基礎）
経済産業省・執行団体公募要領
『ディマンドリスポンス（DR）対応設備導入支援関連公募要領』等
（既存設備のIoT化支援要件、アグリゲーター契約およびサイバーセキュリティ適合基準）
