2026トップランナー変圧器に関する基礎知識まとめ

2026年9月8日

トップランナー方式と第三次判断基準についての説明

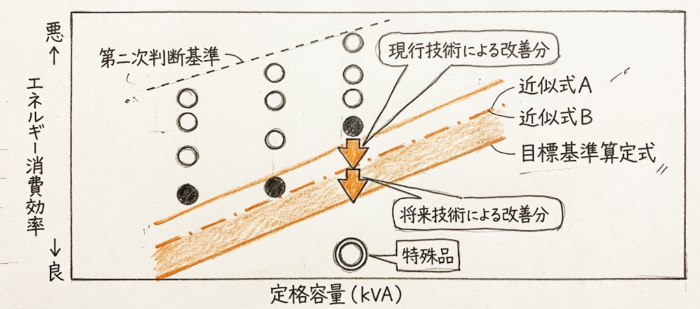

「トップランナー方式」とは、省エネ法に基づく省エネルギー基準の定め方の一つとなる。
現在商品化されている製品のうち、最もエネルギー消費効率が優れているもの（トップランナー）の
性能をベースとし、さらに将来の技術開発の見通しも考慮して非常に高い目標基準を設定する制度のこと。

配電用変圧器は、以下の「特定エネルギー消費機器の3要件」を満たすことから対象に指定されている。

国内で大量に使用される機械器具であること。
相当量のエネルギーを消費する機械器具であること。
エネルギー消費効率の向上を図ることが特に必要な機械器具であること。

2006年度（油入）および2007年度（モールド）に産業用機器初のトップランナー製品として
第一次基準がスタートし、2014年度の第二次判断基準を経て
2026年度（2026年4月以降出荷分）からさらに厳しい第三次判断基準への切り替えが義務付けられている。

新基準による省エネ効果は以下のような改善率が見込まれている。

第二次判断基準（現行）と比較して約15%の改善。
第一次判断基準と比較して約30%の改善。
トップランナー基準適用以前（前JIS品）と比較すると約50%もの改善。

変圧器の損失と低損失化のメカニズム

変圧器の全損失（Wt）は、無負荷損（Wi）と負荷損（Wc）から成り
負荷率（P）を用いて以下の式で表される。

無負荷損（鉄損）
電圧を印加するだけで常時発生する損失。
これを減らすため、第三次基準品では「高配向性」や「磁区制御」といった
より高度な低損失電磁鋼板（鉄心）が採用される。
負荷損（銅損など）
電流を流すことでコイルの抵抗等により発生し、負荷の2乗に比例する。
導体断面積の拡大などにより低減が図られる。

新基準における「基準負荷率」は第二次基準から変更なく
定格容量500kVA以下で40%、500kVA超過で50%と設定されている。

2026トップランナー変圧器適用範囲と除外機種の詳細

対象となるのは、主に高圧（3.3kV、6.6kV）から低圧（100V〜600V）へ
変圧する配電用の油入変圧器およびモールド変圧器となる。
容量は単相10〜500kVA、三相20〜2000kVAが対象。

一方で、以下の機種は特殊な仕様や用途であるため、制度の適用から除外される。

除外される主な機種	理由・備考
ガス絶縁変圧器・H種乾式変圧器	事業用変圧器としては特殊品であるため。
スコット結線変圧器	同上。
3巻線以上の多巻線変圧器	同上。
モールド灯動変圧器	同上。
柱上変圧器	一般送配電事業者が電気を供給する目的で使用するものは除外。

インバーターやコンバーター等の電源に使用する
整流器用変圧器、オープンデルタ結線変圧器、複数の電圧仕様を同一タンクに収納する変圧器などは
機種単位で除外扱いとなる。
また、JIS標準容量以外の特殊な中間容量（例：90kVA、400kVA）は
準標準仕様として対象になるが
対象容量範囲を逸脱するもの（例：単相550kVA）は対象外となる。
※用途や運用により一般用途へ転用が可能なものについては
省エネ法の精神に則りトップランナー変圧器での特性準拠が強く推奨されている。

2026トップランナー変圧器の最新仕様変更（JIS・JEM改正）

寸法と質量の増加（リプレース時の最重要確認事項）

さらなる低損失化を実現するため、変圧器の鉄心断面積やコイル導体断面積が増加する。
その結果として、変圧器の寸法（高さ・幅・奥行）や総質量が従来品よりも大きくなる機種がある。
既設キュービクルへの入れ替え（リプレース）を行う際は
以下の点に注意すること。

盤内の設置スペースに収まるか（特に奥行き方向のクリアランス）。
搬入経路の確保ができるか。
基礎やチャンネルベースの耐荷重を満たしているか。

温度上昇限度と付属部品の変更

温度上昇限度
油入変圧器において小型軽量化を図るため耐熱絶縁紙が用いられ
巻線の温度上昇限度が従来の55Kから65Kに変更されている。
（2013年JIS改正からの継続）
部品の標準付属化
保守性向上のため、油入変圧器では排油装置（排油弁）および温度計の標準付属が
75kVA、100kVAの容量帯まで拡大された。
寸法の共通化
メーカ毎に異なっていたダイヤル温度計の表示形態（目盛や寸法）や
二次低圧ブッシング端子の寸法（穴径・穴ピッチ）の共通化が図られた。
これにより、更新時の端子接続や温度確認の作業性が向上している。

耐震仕様の明確化

盤設計と工事への配慮を促すため、変圧器の耐震仕様が明確化されている。

耐震標準（設計用標準震度1.0）
防振ゴム付属。端子片側最大変位量は
油入1000kVA以下で30mm、モールド1000kVA以下で50mmと規定。
耐震強化（設計用標準震度1.5、2.0）
防振ゴム付属なし。変位量は同上。

接続導体の設計時には
この変位量を考慮した余長確保や可とう性の確保、絶縁距離の確保が求められる。

発注・施工計画の注意点（スケジュールと並列運転）

既設品との並列運転

工場の増設などで、既設の旧規格品と「2026トップランナー変圧器」を並列運転することは基本的に問題はない。
ただし、循環電流を防ぎ負荷を適正に分担させるため
短絡インピーダンス、結線、タップ電圧などの並列運転条件が適合しているかを必ず事前に確認が必要。

設備更新（リプレース）による経済効果

変圧器の更新推奨時期は約20年とされている。
国内には稼働から20年を超過した変圧器が約212万台もあると推定されており（2022年度推定）
これらを更新した場合の経済効果は絶大となる。

具体例

三相50Hz 500kVAの変圧器を
基準負荷率40%で使用した場合の年間電力料金の比較（単位電気料金24.58円/kWhで試算）は以下の通り。

油入変圧器
トップランナー以前品（528千円/年）→ 第三次基準品（233千円/年）＝ 年間約295,000円の削減。
モールド変圧器
トップランナー以前品（614千円/年）→ 第三次基準品（280千円/年）＝ 年間約334,000円の削減。

新しい変圧器は高性能材料の採用により機器価格自体が上昇する傾向にあるが
電気料金の大幅な節減により数年で投資回収が可能になるケースが多くある。
同時に、CO2発生量も半減（油入の場合、9379kg/年から4134kg/年へ）するため
企業のカーボンニュートラルへの貢献としても強力なアピール材料になる。
