灯動トランスについて

灯動トランスとは

三相変圧器１台で、三相負荷と単相負荷に同時に電力を供給できる変圧器。

メリット
・三相と単相の2台の変圧器を灯動共用変圧器1台に置き換えることにより、
省スペースになる。
・単相，三相容量の融通性がある。(両者のいずれかが小さい容量で使用している場合，他方の容量はそれの定格容量よりも大きく使用できる)
・二次ブッシングの本数が4 本と少なく，配線工事費を節減できる。

デメリット
各巻線の負荷力率が異なるため、電圧降下に差異を生じ、線間電圧に不平衡を生じる欠点がある。

https://www.toyo-elec.co.jp/products-item/%E5%8B%95%E7%81%AF%E7%81%AF%E5%8B%95%EF%BC%8831%CF%86%EF%BC%89%E5%A4%89%E5%9C%A7%E5%99%A8%E3%81%A8%E3%81%AF%EF%BC%9F/

東洋電機株式会社　製品情報トップページ よくあるご質問用語集動灯/灯動（3+1Φ）変圧器とは？

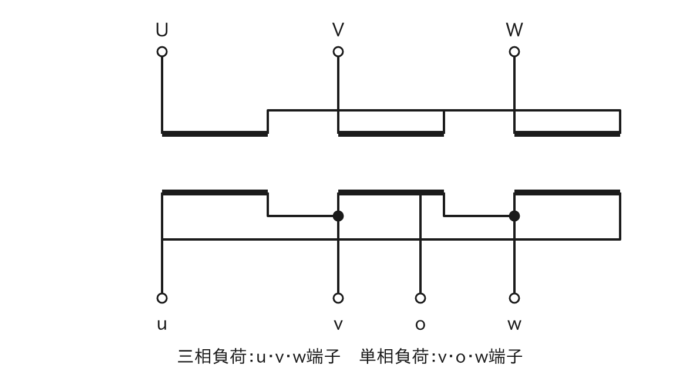

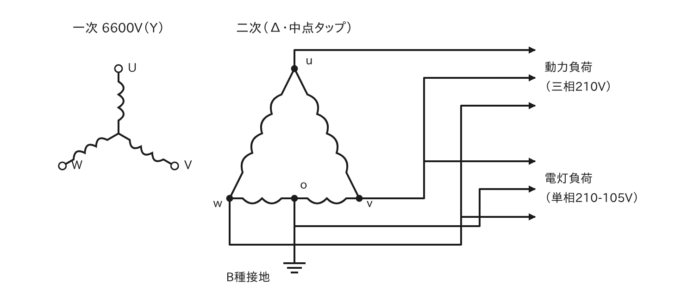

結線図

https://www.hitachi-ies.co.jp/products/trans/oil/toudou/index.htm

日立産機　

使用上の注意

• 通常本変圧器の二次側接地は単相側中性点に施しすが、単相側中性点を接地したときは三相側の接地はできない。
• 三相負荷起動電流などの過電流による変圧器二次側電圧降下は、単相側端子にも生じます。単相側に電圧の精度を要求する負荷がある場合は最大電流による電圧降下を確認してください。

https://www.hitachi-ies.co.jp/products/trans/oil/toudou/index.htm

参考資料

https://www.daihen.co.jp/products/electric/faq/other/q06.html
