開放形高圧気中遮断器（AOG）についての基礎知識まとめ

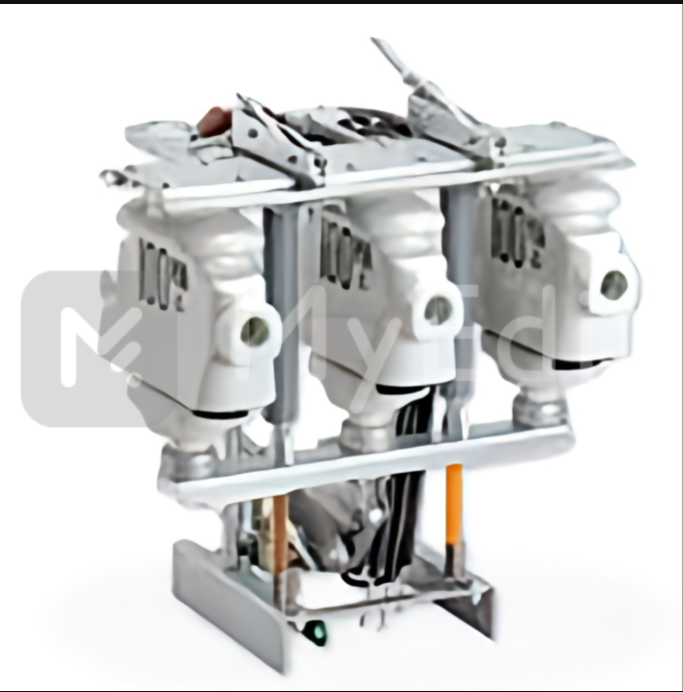

開放形高圧気中遮断器（AOG）とは

AOGは、限流ヒューズ付き高圧気中遮断器の一種で
高圧の架空線（電線）に設置されるタイプのPAS（高圧区分開閉器）のこと。
主な特徴は以下の通り。

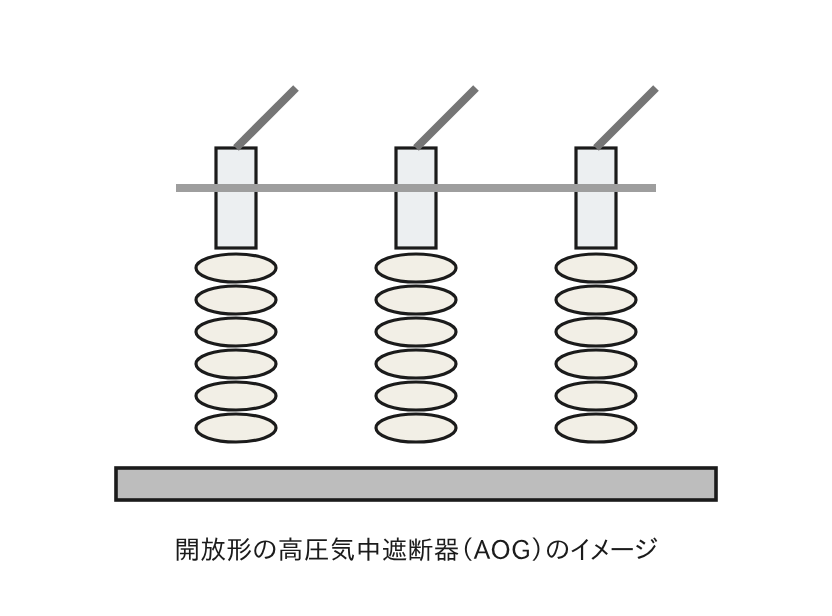

「開放形」であること

充電部（電気が流れている部分）が外部に露出している構造を指す。
目視による点検が容易で、メンテナンスが比較的簡単に行えるというメリットがある。
一方で、塩害など、外部環境の影響を受けやすいというデメリットもある。

「高圧気中」であること

アークを消弧（消す）ために
空気を使用する方式の遮断器。

「地絡保護付」であること（AOGの”G”）

地絡事故が発生した際に、それを検知して自動的に回路を遮断する機能を持っている。
地絡継電器（GR）と組み合わせて使用される。

「限流ヒューズ」を内蔵していること

短絡事故が発生した際にこの限流ヒューズが溶断することで短絡電流を遮断する。
ヒューズが溶断することで、非常に大きな短絡電流が回路に流れ続けるのを抑制し
設備へのダメージを最小限に抑える「限流」効果がある。

ストライカー機構を備えているものが多く、ヒューズが一相だけ溶断しても
三相すべてを同時に開放することで、機器の欠相運転（三相のうち一相だけ電気が供給されない状態）を
防ぐ機能も持つ。

開放形高圧気中遮断器（AOG）の主な機能

1. 負荷開閉
   通常の負荷電流の開閉を行う。

2. 地絡保護
   地絡事故時に回路を遮断し、他の需要家への波及事故を防ぐ。

3. 短絡遮断
   短絡事故時に限流ヒューズと連携して回路を遮断する。

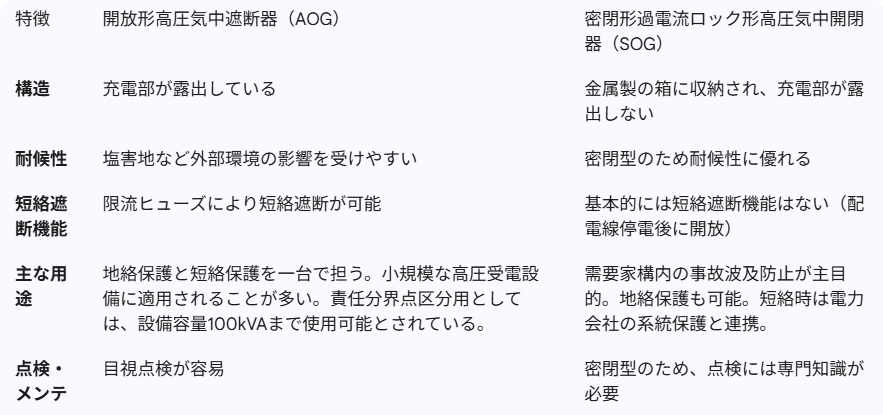

AOGとSOGの比較
