架空引き込み設備について
架空引込設備は、電力会社や通信会社の配電線・通信線から
建物（需要家）へ電気や信号を取り込むための設備の総称。
一般住宅からビル、工場まで幅広く関わる設備だが
その構造や保安責任の所在などは電気設備技術基準によって細かく定められている。

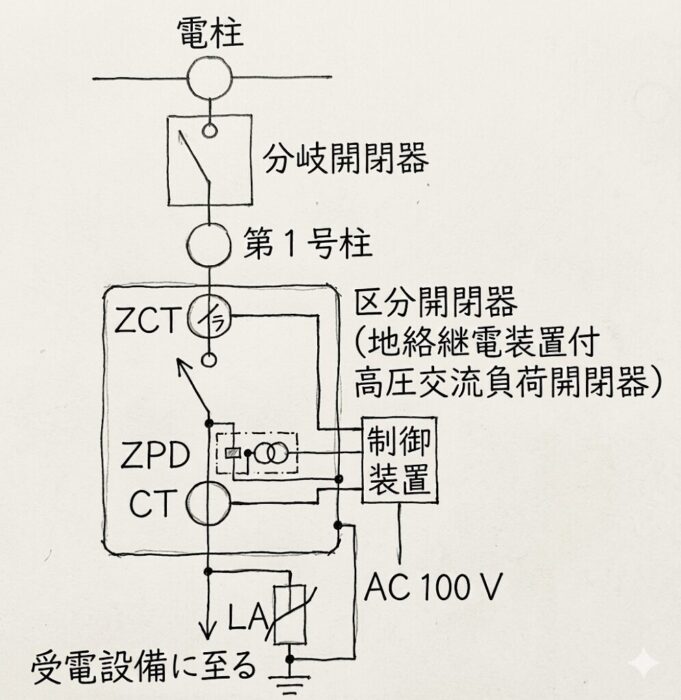

架空引き込み設備の結線図例

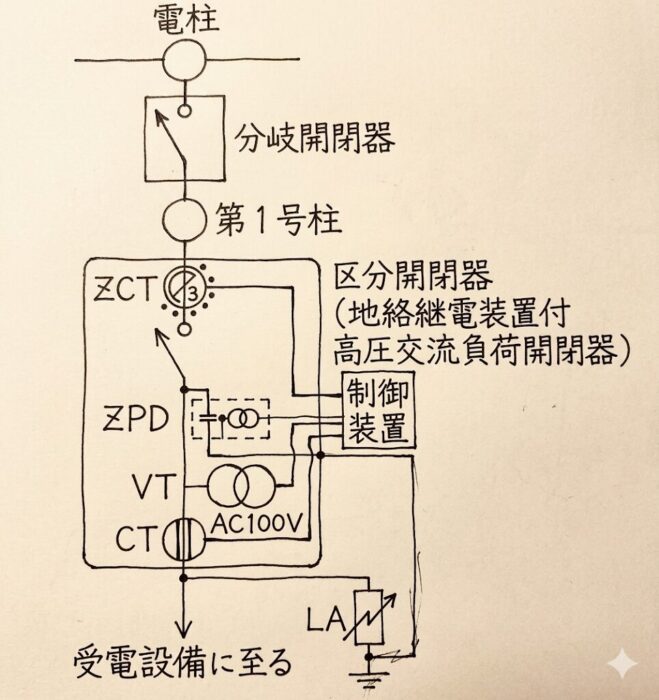

制御電源を外部から引き込んでいる場合
●制御電源がどこから供給されているが把握しておく
●PAS投入と同時に制御電源が供給されるように事前に調査しておくこと
→投入時に制御電源が供給されておらずに地絡が発生すると、波及事故が起こる可能性がある。

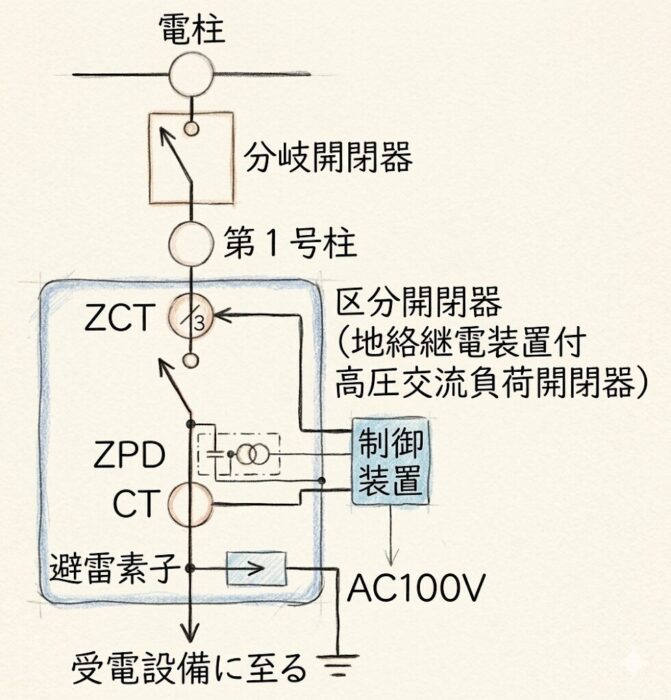

制御電源を外部から引き込んでいる場合（LA内蔵型）
避雷器に対応している接地線の太さを確認すること。
→避雷器の接地線には、公称断面積 14 mm^2 以上の軟銅線を使用すること
根拠箇所: 内線規程 1350-3（避雷器の接地）

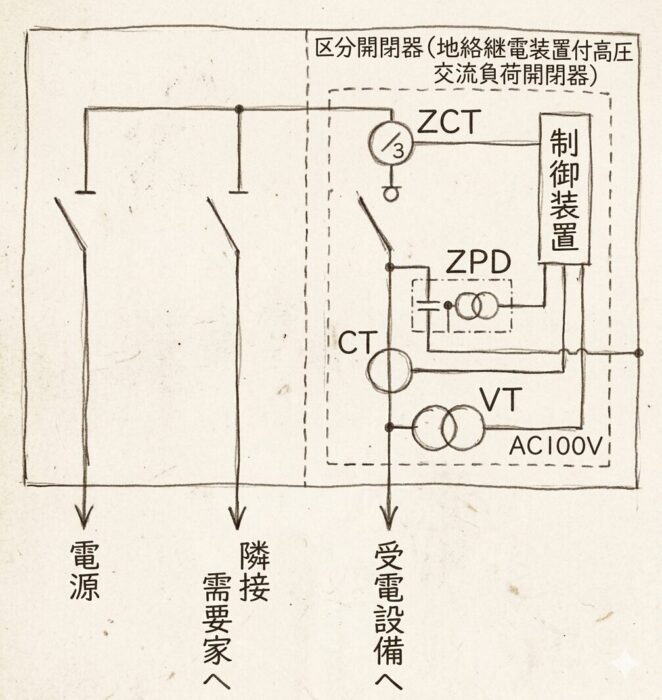

制御電源内部形を使用した時
他電源による地絡方向性継電器（SOG）試験時にはVT逆昇圧が起こらないよう気を付ける。

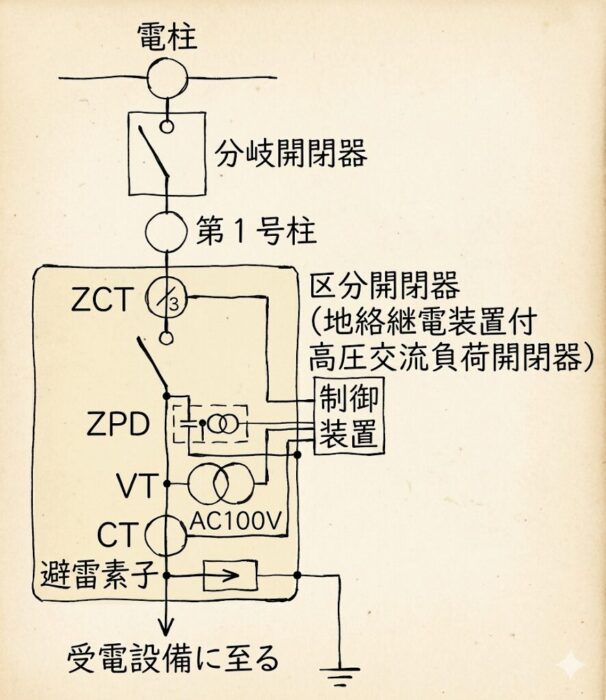

制御電源内部形・避雷器を内蔵している場合
地中引き込み設備について
地中引き込み設備（地中線受電）は、電柱からの架空線ではなく
道路下の埋設管などを通じて建物に電力を引き込む方式。
景観維持や防災（無電柱化）、大容量受電の観点から
都市部や再開発エリア、大型施設で広く採用されている。
高圧キャビネット・開閉器塔から引きこむ場合

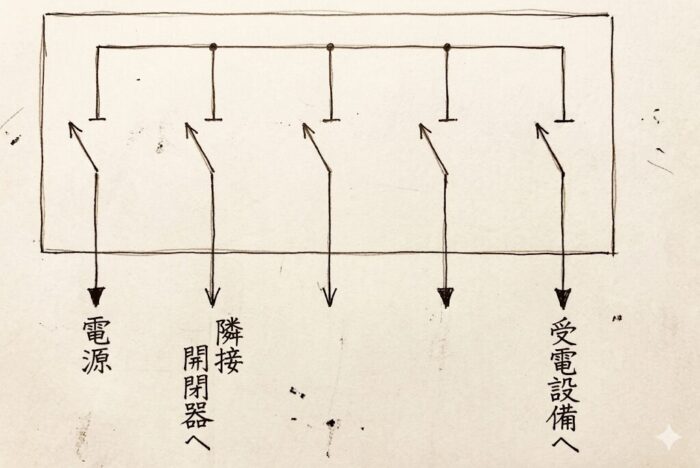

高圧多回路開閉器・開閉器塔から引き込む場合
