構内の高圧受電設備へ地中にて電源を引き込むには
高圧ケーブルを使用するが、この場合に注意する点は次の通りとなる。
地中引込線の経路及び引込口
高圧ケーブルによる地中引込線の経路及び建物への引込口は
次により施設する。
- 引込線が外傷を受けにくいこと。
- 引込線が他の地中電線路又は地中弱電流電線路と十分離隔できること。
- 埋設施設（ガス、上下水道）に障害を与えないこと。
地中引込線の施設方法
高圧ケーブルによる地中引込線は
管路式や暗きょ式又は直接埋設式により施設する。
管路式
管路式は、ケーブルの引き替えや増設が容易（予備管を設ける場合）、外傷を受けにくい
故障復旧が比較的容易などの特徴があるので、地中引込のほとんどはこの方式となっている。
管路には、軽量で可とう性のある波付硬質合成樹脂管（FEP）を使用するのが一般的。
地中引込線を管路式により施設する場合は、次により施設する。
- 埋設深さは特に規定されていないが

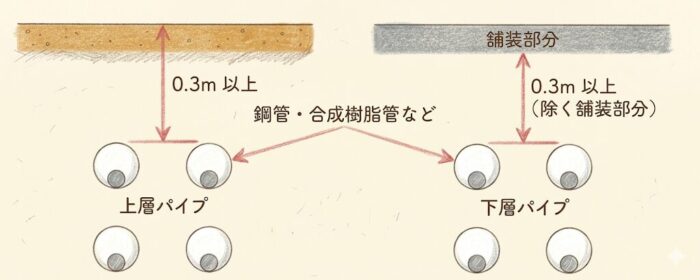

管にはこれに加わる車両その他の重量物の圧力に耐えるものを使用すること。 - 下図のJIS C 3653「電力用ケーブルの地中埋設の施工方法」による施設例を示す。
管路式において、ハンドホールを設置する場合がある。
これは、中継用の地中箱で、埋設長さが長い場合や曲がり部などにおいて
ケーブルの敷設や撤去を容易にするためのものとして施設される。
暗きょ式
暗きょ式は、コンクリート造の暗きょ（洞道）の中に支持金具などでケーブルを支持する方法で
工事費が大きく、工期も長くなる。
ケーブル条数の多い場合に使用されるが、一般の高圧引込線ではほとんど使用されない。
地中引込線を暗きょ式により施設する場合は
次により施設する。
- 暗きょは、車両その他の重量物の圧力に耐えるものであること。
- 地中電線に耐燃措置を施す、又は暗きょ内に自動消火設備を施設するなどの防火措置を施すこと。
直接埋設式
直接埋設式は、ケーブル布設のつど掘削する必要があるが
工事費が少ない、工期が短い、ケーブル熱放散がよいなどの特徴がある。
このため、増設の見込みのない場合や重要度の低い場合に使用される。
地中引込線を直接埋設式により施設する場合は
次により施設する。
- 埋設深さは、下表によること。ただし、使用するケーブルの種類、施設条件を考慮し
これに加わる圧力に耐えるよう施設する場合はこの限りでない。

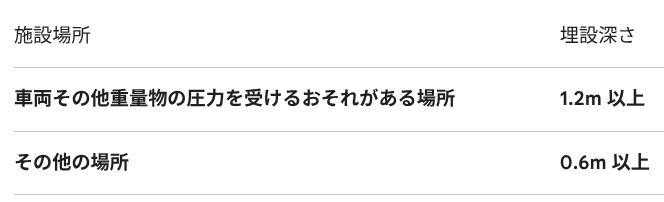

直接埋設式の埋設深さ

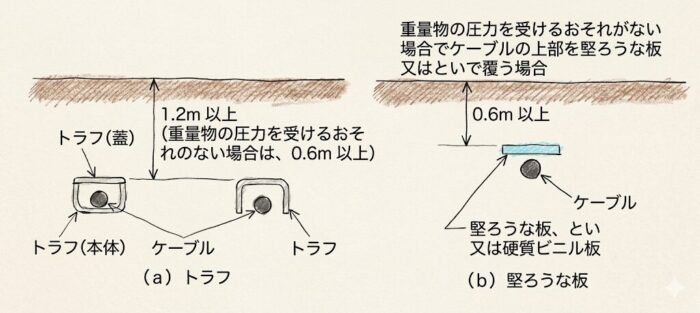

● ケーブルは、次のいずれかに該当する場合を除き、トラフなどに収めて施設すること。
① 低圧又は高圧のケーブルを車両その他の重量物の圧力を受けるおそれがない場合において、ケーブルの上部を堅ろうな板又はといで覆い施設する場合。
② ケーブルに CD ケーブル（高圧のものに限る）又は、がい（鎧）装を有するケーブルを使用して施設する場合。
③ ケーブルにパイプ形圧力ケーブルを使用し、かつ、ケーブルの上部を堅ろうな板又はといで覆い施設する場合。
