PASは「Pole Air Switch」の略で
主に高圧で電気を受電する設備（自家用電気工作物）の引込点（責任分界点）に設置される
非常に重要な開閉器（スイッチ）のこと。
※日本語では「柱上気中負荷開閉器」と呼ばれる。
PASや最大の役割は、波及事故の防止と、設備の停電作業時の電源切り離し。
PASの役割（SOG動作機能）
PASの最も重要な機能は
需要家（電気を使用する側）の敷地内で短絡や地絡といった電気事故が発生した場合に
事故を電力会社の配電線に波及（拡大）させるのを防ぐこと。
この保護機能は、PASに内蔵または付加されているSOG動作機能（地絡・過電流保護機能）によって実現される。
地絡事故（G動作）の防止
機能
構内で地絡事故（漏電）が発生し
設定値以上の地絡電流が流れた場合
PASはこれを検知し、瞬時に開閉器を自動で開放（オフ）する。
効果
事故電流が外部に流れ出るのを防ぎ
地域一帯の広範囲な停電（波及事故）を未然に防止する。
短絡・過電流事故（SO動作）の防止
機能
構内で短絡事故や大過電流が発生した場合
PASは電流を検知し、開閉器が動作しないようにロックする。
その後、電力会社側の遮断器が一度動作して系統の電流を遮断し
無電圧になったことを検知してからPASが自動で開放（オフ）する。
効果
PAS自身は大きな短絡電流を遮断できないが
この手順により電力系統の信頼性を保ちつつ、事故点を切り離す。
開閉機能
役割
定期点検や事故復旧などで、需要家の高圧設備（キュービクルなど）を停電させる際
手動でPASを開放（オフ）し、電力会社からの電気を安全に切り離すころが可能。
→出迎え方式の場合のような送配電業者への開閉依頼や費用が発生しない。
引き込み開閉器の設置場所と種類

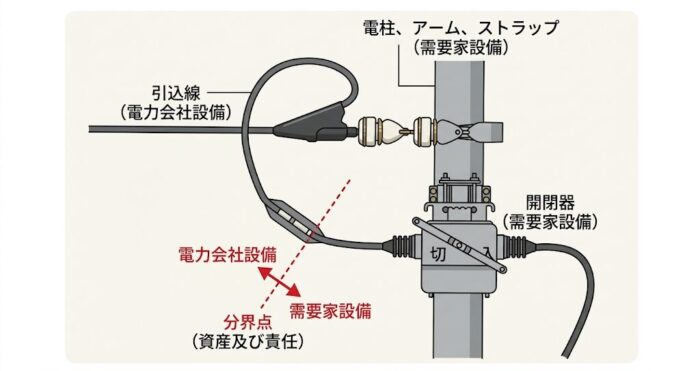

設置場所
電力会社の配電線から需要家に電力を引き込む責任分界点の直近
多くの場合、構内に建てられた引込柱（1号柱）の上部に設置される。
引き込み開閉器の外部・内部構造について

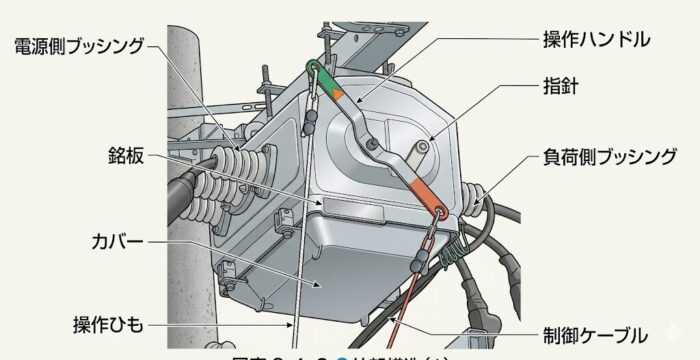

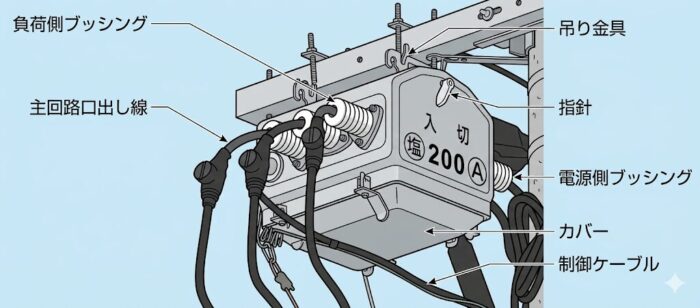

引き込み開閉器の外部構造
各部の名称と役割
- 操作ハンドルと操作ひも
停電作業時などに、地上から手動で「入/切」を切り替えるための機構。 - 銘板（めいばん）
定格電圧、定格電流、製造年などの仕様が記載されているプレート。
保守点検時に必ず確認する部分。 - 指針
現在の状態が「入（赤）」か「切（緑）」かを視覚的に示すインジケーターとなる。 - 電源側と負荷側ブッシング
電線（主回路口出し線）との接続部。
電力を受け取る側（電源側）と、施設内へ送り出す側（負荷側）が明確に分かれている。 - 「200A」の表示
この個体の定格電流（最大で流せる電流の大きさ）を示している。 - 吊り金具
PAS本体を電柱の腕金（アーム）に固定するための強固な金具。 - 制御ケーブル
SOG制御装置（過電流や地絡を検知してPASを遮断させる装置）へと繋がる通信線。
- カバー
内部の消弧機構などを雨風や塩害から守るための外装。 - ブッシング
絶縁体で作られており、充電部と本体ケースの間で電気が漏れないように
絶縁する重要な役割を持っている。

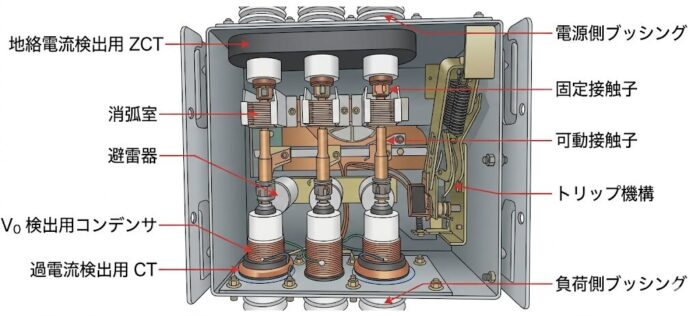

引き込み開閉器の内部構造
各部の名称と役割
- 電源側・負荷側ブッシング
電線をつなぐ接続口。
上部が電力会社側（電源）、下部が施設側（負荷）となる。 - 消弧室
電流を遮断する際に発生する火花（アーク）を素早く冷却して消すための部屋。 - 固定接触子・可動接触子
スイッチの「接点」の役割を持つ。
可動側が動くことで回路を閉じたり開いたりする。 - トリップ機構
異常を検知した際に、バネの力などで強制的にスイッチを切り離す仕組み。 - 地絡電流検出用 ZCT（零相変流器）
地絡が発生した際に、わずかな電流の乱れをキャッチするセンサー。 - V0 検出用コンデンサ
地絡方向継電器（SOG）と組み合わせて使用され
地絡時の電圧（零相電圧）を検出する。 - 過電流検出用 CT（変流器）
流れている電流の大きさを計測し、使いすぎや短絡を監視する。 - 避雷器（LA）
落雷などの異常に高い電圧が侵入した際、機器を保護するために電気を地面へ逃がす装置。
