ムサシインテック製GCR-miniVSの取り扱い方法⑦（地絡過電圧継電器の試験方法）

2025年12月22日

ムサシインテック製GCR-miniVSでできること

●ＳＯＧ開閉器に内蔵される無方向のＧＲ・地絡方向継電器（ＤＧＲ／ＺＰＤタイプ）に加え
●特別高圧用地絡方向継電器（ＤＧＲ／ＥＶＴ(GPT)タイプ）及び
●ＯＶＲ／ＵＶＲ（過不足電圧継電器）
●太陽光発電設備に設置される地絡過電圧継電器（ＯＶＧＲ）
●逆電力継電器（ＲＰＲ）
等の試験を簡単な操作で効率よく短時間に実現する操作性に優れた試験器。

ムサシインテック製GCR-miniVSの特徴

●最大出力電流５Ａ／最大出力電圧１２００Ｖ／電流・電圧位相±１８０°リニア可変の各機能を搭載

●特別高圧用地絡方向継電器の試験に対応電圧出力２５０Ｖレンジにおいて
１９０Ｖ出力時に５０ＶＡの高容量出力

●過不足電圧継電器の試験に対応
動力関連・非常用発電機等で設備されている１００Ｖ／２００Ｖ系の過不足電圧継電器試験が可能

●補助電源ＡＣ１００Ｖ、ＤＣ２４Ｖ、ＤＣ４８Ｖ、ＤＣ１１０Ｖを継電器に供給する機能を装備

●継電器の動作を自動判定内蔵のマイクロコンピュータが継電器の接点動作を自動判定

●無歪波形の出力
　発電機の電源波形に影響されることなく、無歪正弦波形の電圧および電流を出力

●出力周波数
　電源周波数と同期した出力周波数と、５０Ｈｚおよび６０Ｈｚの３種類の中から任意に選択設定

●電圧／電流設定機能
継電器に直接電圧電流を印加しない状態で、試験出力の電圧・電流を設定する機能を標準搭載

●ターミナル方式入力端子
試験入出力にはターミナル方式を採用、コード接続もプラグ挿入接続方式で結線作業の大幅な時間短縮を実現し、万が一のコード断線時にも一般的な工具で修復が可能

●慣性特性試験に完全対応
電流出力にはゼロクロス・スタート方式を採用し、出力時間５０ｍｓにて慣性特性試験を自動化

GCR-miniVSの安全設計

●補助電源出力には安全な５Ａサーキットプロテクタを装備し、出力の短絡を保護・エラー検出機能を搭載
　異常時にはブザー音および画面表示で警告通知
① １２５０Ｖ以上の出力電圧を検出した時に電圧値が点滅（過電圧警告）
② ５２５０ｍＡ以上の出力電流を検出した時に電流値が点滅（過電流警告）
③ 出力電圧が短絡状態の時に電圧値とＶ表示が点滅（電圧過負荷警告）
④ 出力電流が開放状態の時に電流値とｍＡ表示が点滅（電流開放警告）
⑤ 電圧出力に５０Ｖ以上の外部電圧が印加された時に電圧、電流表示が点滅（逆電圧警告）
⑥ 内部回路異常時に全ての設定値が点滅（試験器異常）

GCR-miniVSによる地絡過電圧継電器の試験方法まとめ（設備停電時）

地絡過電圧継電器（OVGR: Over Voltage Ground Relay）は
電力系統や自家用電気工作物において
地絡事故（漏電）時に発生する「零相電圧（V0）」を検出して回路を保護するための装置のこと。

特に太陽光発電設備などの分散型電源を系統連系（電力会社の電線に接続）する際には
非常に重要な役割を果たす。

あわせて読みたい

地絡過電圧継電器

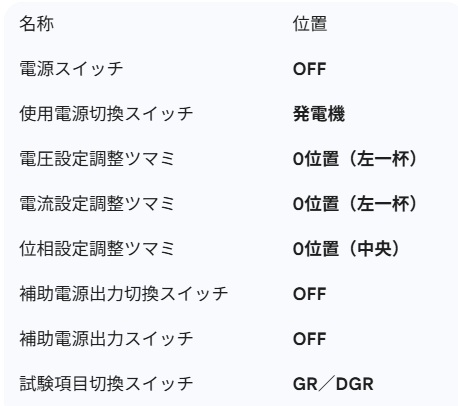

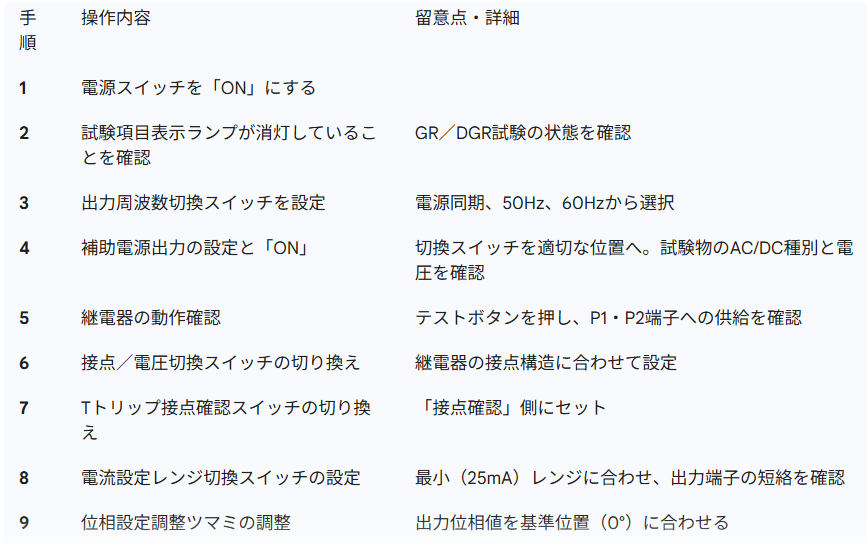

試験準備

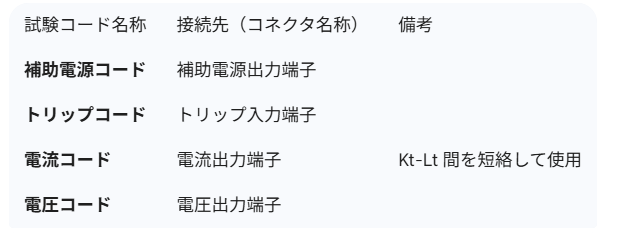

使用コードと挿入端子

地絡過電圧継電器の結線方法

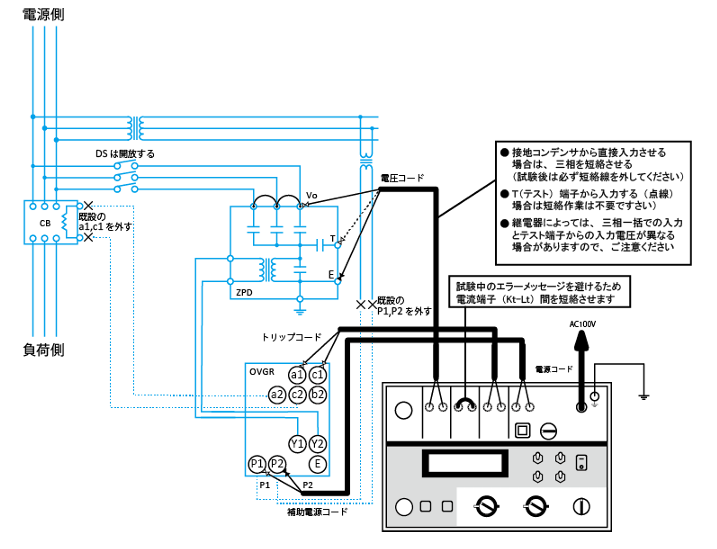

上図：地絡過電圧継電器の結線図

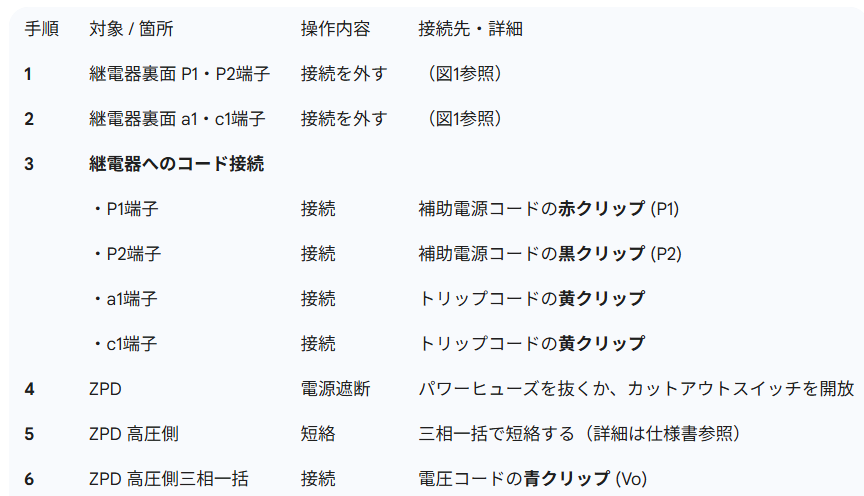

継電器／ZCT／ZPD の接続

●Ｐ１，Ｐ２端子の既設配線を外さずに補助電源コードから電圧を印加すると
　設備の一次側へ高電圧が発生する可能性があるので注意。
　必ずＰ１，Ｐ２端子の既設配線を外してから補助電源コードを接続すること。
● 継電器のＹ１・Ｙ２端子には、絶対に補助電源コードを接続しないこと。
　継電器が焼損する可能性がある。

地絡過電圧継電器の動作値誤差試験

継電器の確認

整定タップ値を確認

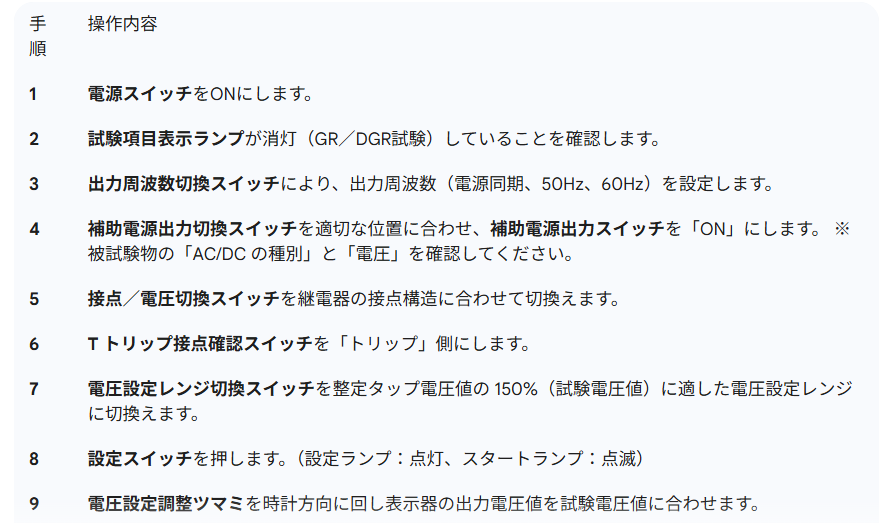

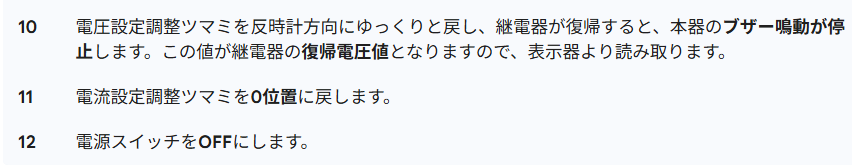

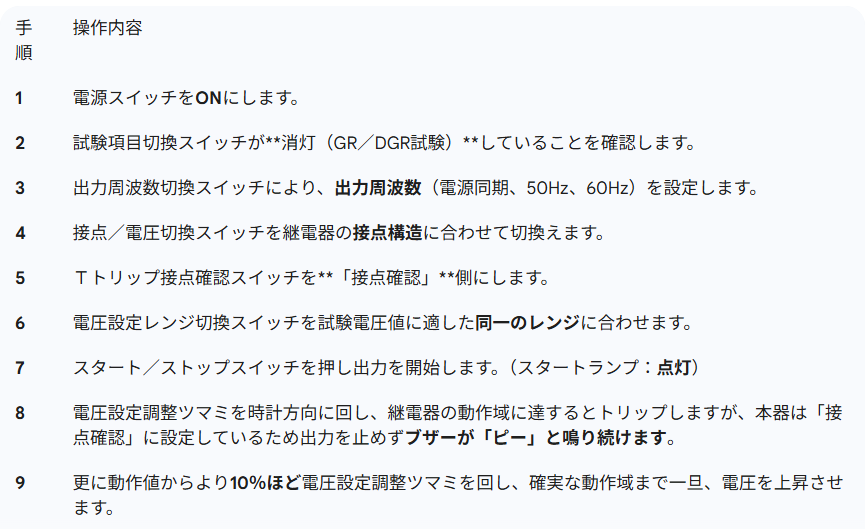

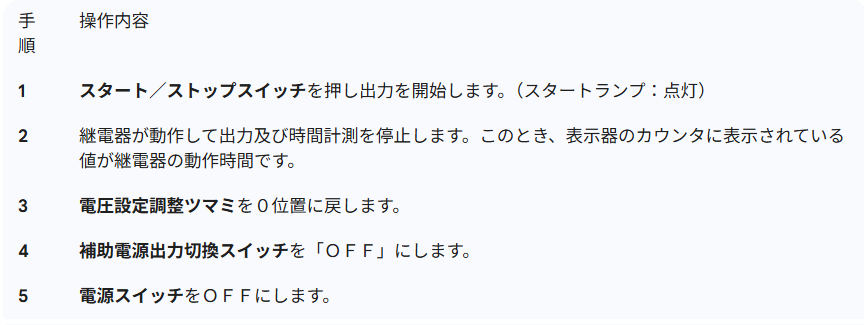

試験機側の操作
