定格負担VAとは
定格負担 変流器の二次回路に接続された負荷のこと
(例：計器や保護継電器など）
定格二次電流I2n が流れたときのボルトアンペアで表す。
負担のインピーダンスをR (=2Ω)、定格二次電流をI2n (=5A)とすると
定格負担(VA )n は50VAとなる。
VA＝A×R×A＝A^2×R
＝5×5×２＝50VA
計器の定格負担とは
定格負担とは、どの程度の負荷（計器や継電器）が接続できるかを表す指標のこと。
定格負担が大きい変流器ほど大きな負荷が接続できる。
変流器の選定の際には、接続する負荷の大きさが、変流器の定格負担を超えないよう
注意して機器を選ぶ必要がある。
→計測機器の故障や焼損につながる可能性あり
計器用変流器CTにおける定格負担
計器用変流器（CT)において、どの程度の負荷まで接続できるのかを定格負担として記載している。
あわせて読みたい
高圧計器用変成器のCT（変流器）についての基礎知識まとめ
計器用変成器のCT（変流器）の概略 計器用変成器には、計器用変圧器と変流器が存在する。高圧設備は低圧設備と異なり直接測定は危険性が高いためこの計器用変成器で低電…
そのため、CTは定格負担を参考にして選定を行う。
引用：http://www.mekatoro.net/digianaecatalog/kasug-sougoub/book/kasug-sougoub-P0761.pdf
計器用変圧器（VT）における定格負担
二次側に接続される計器類や保護継電器の負担の合計よりも大きいものを選定するが
大きすぎると比誤差が大きくなる。
そのため一般に、定格負担の 25 ～ 100% の範囲で使用する。
計器用変圧器の確度階級と定格負担の組み合わせを
下表 に、銘板例を下図に示す。
| 確度階級 | 呼称 | 主な用途 | 定格負担 [VA] |
| 0.1 級 | 標準用 | 計器用変圧器試験用の標準器、又は特別精密計測用 | 10, 15, 25 |
| 0.2 級 | 標準用 | 計器用変圧器試験用の標準器、又は特別精密計測用 | 10, 15, 25 |
| 0.5 級 | 一般計測用 | 精密計測用 | 15, 50, 100, 200 |
| 1.0 級 | 一般計測用 | 普通計測用、配電盤用 | 15, 50, 100, 200 |
| 3.0 級 | 一般計測用 | 普通計測用、配電盤用 | 15, 50, 100, 200 |
表：硬度階級と定格負担（JISC 1731-2より引用）

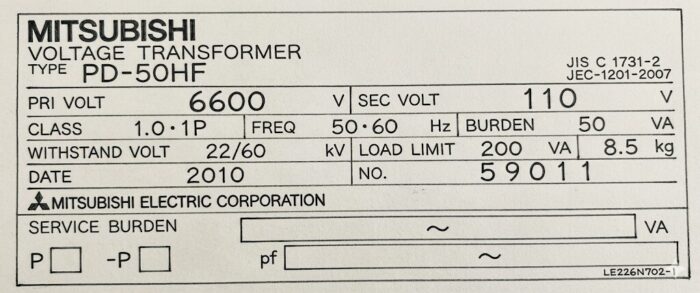

計器用変圧器の銘板例
