過電流継電器の限時特性と「DO特性」の概略
保護継電器の限時要素とは、「流れる過電流が大きいほど、短い時間で遮断器をトリップさせる」性質のこと。
電流の大きさに反比例して動作時間が短くなるため、反限時特性とも呼ばれる。
DO特性（静止形特性）について
「DO特性」とは、オムロン製の静止形過電流継電器（K2CA-DOシリーズなど）に
標準採用されている、オムロン独自の限時特性カーブのこと。
リレー試験において基準となる動作時間（時間整定ダイヤルが「10」の場合）は以下の通り。
- 300%過電流時：10秒 ±5%以内
- 700%過電流時：1.52秒 ±7%以内
DO特性（静止形特性）の成り立ち
過去、過電流継電器が「誘導形（円盤が回るアナログ式）」から「静止形（電子基板式）」へ移行し始めた時代
各メーカーは独自の動作時間カーブを持っていたが
その際、オムロンが自社のソリッドステート・リレー（K2CA-DOシリーズなど）に
採用していた独自のカーブが、現在「DO特性」と呼ばれているものとなる。
その後、JIS規格（JIS C 4602）によって動作カーブが国際規格に合わせて
「超反限時（EI）」「強反限時（VI）」「普通反限時（NI）」などに統一されたが
DO特性は「過去の機器との互換性を保つための旧式特性」として
最新機種にもあえて残されている。
JIS標準特性との比較表
過電流の大きさ（%）に対して
動作時間がどのように変化するのかを標準特性と比較すると、以下のようになる。
※すべて時間整定「10」に設定した場合の基準値
| 特性名称 | 300%過電流時 | 700%過電流時 | カーブの特徴 |
| DO特性（オムロン独自） | 10秒 | 1.52秒 | 超反限時よりさらに急峻に動作する |
| 超反限時特性（EI） | 10秒 | 1.67秒 | 標準規格の中で最も短絡保護向け |
| 強反限時特性（VI） | 6.75秒 | 2.25秒 | 中間的なカーブ |
| 反限時特性（NI） | 6.3秒 | 3.53秒 | 緩やかに動作（過負荷保護向け） |
DO特性のカーブの形
DO特性は、300%過電流時（比較的低い過負荷電流）では
標準の「超反限時特性（EI）」と全く同じ動作時間（10秒）だが
700%過電流時（短絡などの大電流）においてはEIの1.67秒よりもさらに早い1.52秒でトリップする。
JIS規格のEIカーブよりも非常に急峻な（大電流域でより早く遮断する）カーブを描くのが最大の特徴となる。
以下のツールで、各特性のカーブの違いと、電流ごとの動作時間を比較可能。
過電流継電器 動作時間特性比較ツール (時間整定=10)
スライダーを右（大電流側）へ動かすと、DO特性のカーブが他のどの標準特性よりも
早く下（短時間）に落ち込んでいることが視覚的に確認できる。
新規の高圧受電設備設計時の注意点
DO特性はあくまで「既存のオムロン製旧型リレー（K2CA-DO等）から更新する際
過去の保護協調を崩さないための互換用カーブ」となる。
設備を新規で設計・構築する場合は、電力会社の推奨や一般的なJIS標準である
「超反限時特性（EI）」等を選択するのが基本となる。
後継機種（K2OC）での設定
後継機種であるデジタル形過電流継電器「K2OC」シリーズでは
本体のディップスイッチで限時特性（EI / VI / NI / DT / DO）を自由に切り替えることができる。
5種類の限時特性とディップスイッチ設定
デジタル形のK2OCシリーズは、1台の中に5種類の限時特性を内蔵しており
保護協調の検討が容易になっており
内蔵されている特性は以下の5つ。
- 超反限時（EI）
- 強反限時（VI）
- 普通反限時（NI）
- 定限時（DT）
- 静止形特性（DO）
既存の「K2CA-DO」から更新する場合は
上位（配電用変電所）や下位（低圧ブレーカー）との保護協調ズレを防ぐため
スイッチを「DO」に設定して運用を開始が推奨される。
更新時はディップスイッチで「DO特性」を選択方法

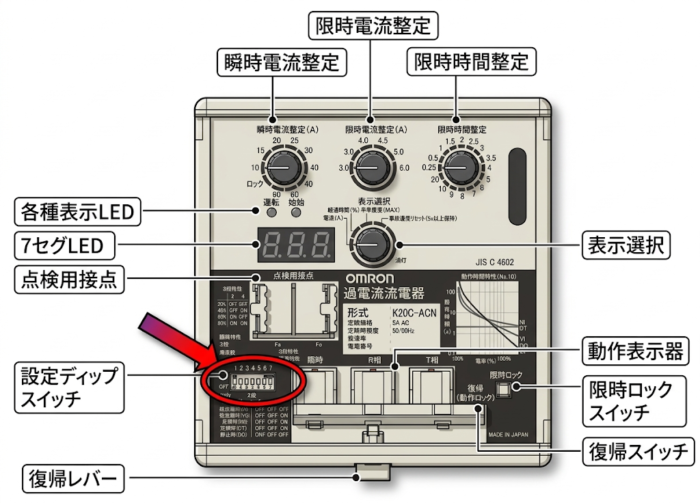

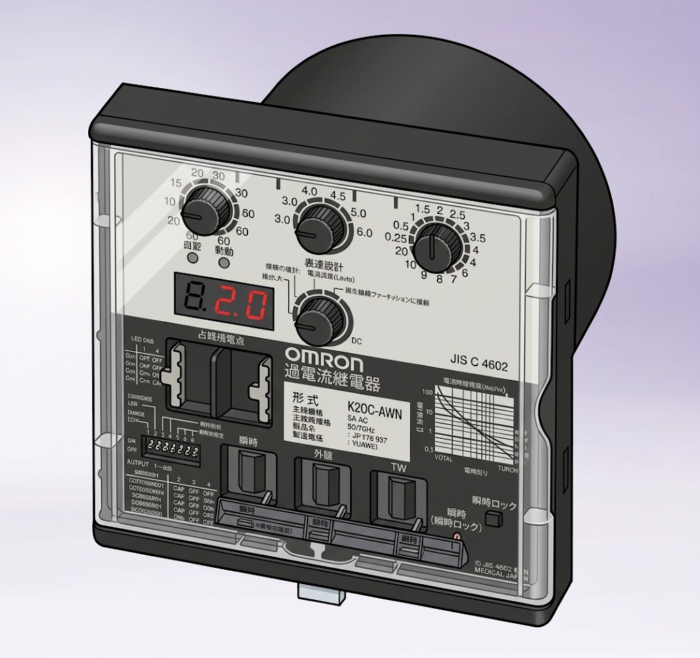

特性の設定は、K2OC本体前面にある設定用のディップスイッチで行う。
ディップスイッチの5番をON、6番と7番をOFFにすることで「静止形特性(DO)」に設定される。
※この設定変更は受電中でも操作可能であり、変更した値がすぐに機能的に読み取られて動作に反映される。
