高圧受電設備の保守点検や試験において
試験用端子（TT：Test Terminal）は重要な役割を果たす。
試験用端子があることで、回路を停電させたり配線を外したりすることなく
安全かつ効率的に計測器や継電器試験を行うことが可能となる。
試験用端子には主に
電流試験用（CTT）と電圧試験用（VTT）の2種類がある。

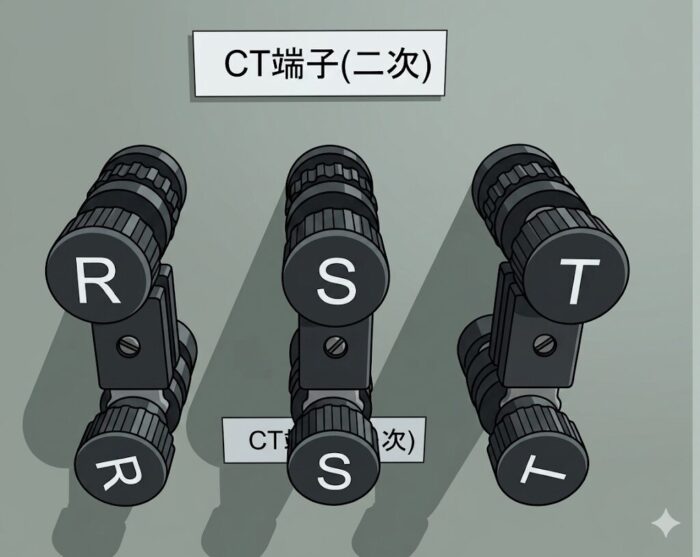

電流試験用端子（CTT：Current Test Terminal）
変流器（CT）の二次側回路に設置される。
過電流継電器（OCR）などの動作試験を行う際に、試験装置を接続するために使用する。
役割
CT回路に試験電流を注入したり、電流計を接続したりする。
構造的特徴
専用のテストプラグを差し込むと
内部回路が「瞬時短絡・切り離し」される仕組みになっている。
取扱上の注意
変流器一次側に電流が流れている状態で二次側（＝CTTのCT側のこと）を解放すると
二次巻線の打ち消し磁束がなくなり、鉄心が過励磁状態になり異常電圧が発生する。

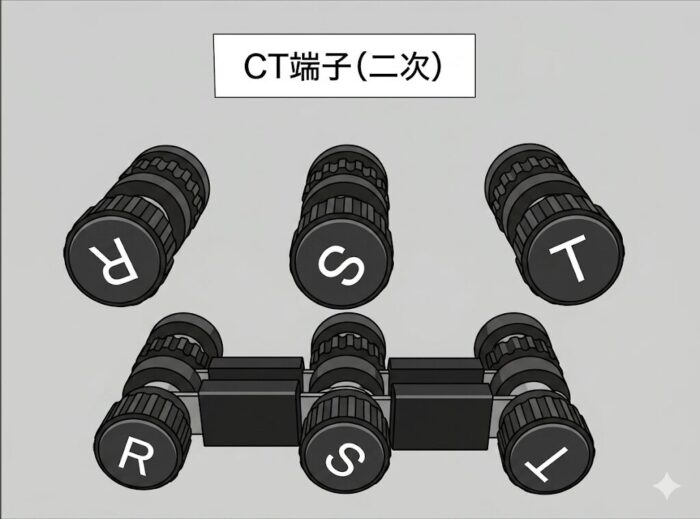

このため、試験などで接続バーを外す場合はCT回路が停電状態で
先に変流器側を上図のように短絡する必要がある。

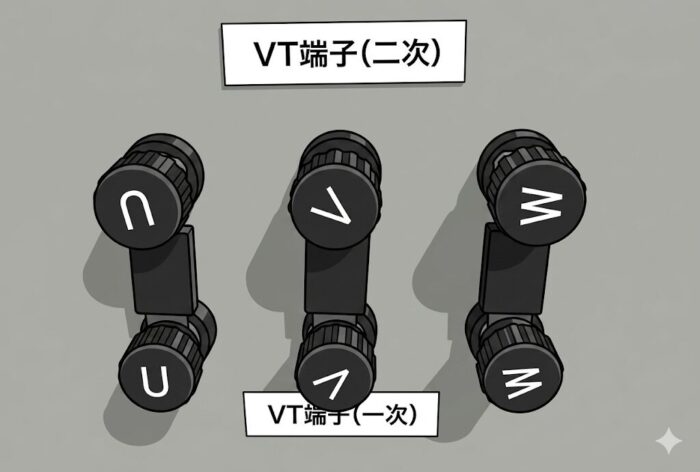

電圧試験用端子（VTT：Voltage Test Terminal）
計器用変圧器（VTまたはEVT）の二次側回路に設置される。
役割
電圧計の校正や、不足電圧継電器（UVR）、地絡過電圧継電器（OVGR）などの
動作試験に電圧を印加するために使用する。
構造的特徴
CTTとは異なり、プラグを差し込むと回路が「切り離し」される。
取扱上の注意
電圧試験用端子の多くは締付形だが、他にプラグ形もある。
一次側と二次側を接続している接続バーを外すと、計器用変圧器は切り離されるが
誤って相間を接続すると短絡となり、二次側保護ヒューズが溶断するので、注意が必要となる。
試験用端子の外観と配置
受電盤（キュービクル）の正面パネルや内部の点検スペースに配置されている。
形状
円筒形のプラグ受けが並んでおり、誤挿入を防ぐために「電流用は黒、電圧用は赤」のように色分けされていたり
形状が微妙に変えられていたりすることが一般的。
銘板
各端子には「R・S・T」などの相表示や
「CTT」「VTT」といった名称が明確に記載されている。
使用時の主なメリット
試験用端子が施設されていることで、以下のような運用が可能になる。
誤結線の防止
既設の配線を外す必要がないため
復旧時の結線ミスによる事故リスクを大幅に低減できる。
作業時間の短縮
テストプラグをワンタッチで抜き差しするだけで
試験状態に切り替えられるため、定期点検の効率が向上する。
保守上のポイント
- 接触不良の確認
長期間使用していると、内部のバネのへたりや酸化により接触不良を起こすことがある。
年次点検時には変色や過熱の跡がないかを確認する。 - キャップの保持
塵埃の侵入を防ぐため、未使用時は必ず専用のキャップを取り付けておく必要がある。
