SOG（方向性地絡継電器）について
DGRは、地絡事故を検出して電気回路を保護する継電器の一種.
主な特徴として地絡電流の大きさに加えて、その方向（位相）を検出できるが挙げられる。
これにより、事故が発生した方向を特定し、自らの構内で発生した地絡事故と、他の場所で発生し自らの設備に影響を与えている地絡電流（もらい事故）とを区別することができる。
RDGV-3はDGR中のSOGに分類される。
SOGとはStorage Over current Groundの略で過電流蓄勢トリップ付地絡トリップ動作のことをいう。
SOG付開閉器の動作
- 地絡事故時は、SOG制御装置（地絡継電器）が作動し、開閉器を開放させる。
(電源側の高圧電路は停電しない） - 過電流事故時（開閉器のロック電流値以上の事故電流）は、電源側の遮断器の動作により高圧電路が停電して制御電源がなくなると、開閉器は自動的に開放し事故点を切り離す。（SO動作）
- 地絡と過電流事故が重なった時は、過電流蓄勢トリップ動作（SO動作）が優先し、2）と同じく過電流事故時の動作をする。
日本高圧製DGR（RDGV-3)の定格
| 形 式 | RASV-3 RAS-5 | RDGV-3 | RDGV-3P (PC接地系用) |
|---|---|---|---|
| 方向性 | 無方向性 | 方向性 | 方向性 |
| 定格制御電圧 | AC100/110V | AC100/110V | |
| 定格周波数 | 50/60Hz | 50/60Hz | |
| 制御電圧変動範囲 | 定格制御電圧の85～110% | 定格制御電圧の85～110% | |
| 動作電流整定値 | 0.2-0.3-0.4-0.6A (4タップ切替) | – | – |
| 動作電圧整定値 | – | 完全地絡時 (3810V) の 2.0-5.0-7.5-10% (4タップ切替) | 2.0-5.0-7.5-10% (4タップ切替) |
| 動作時間整定値 | – | 0.1-0.2-0.3-0.5秒 (4タップ切替) | 0.1-0.2-0.3-0.5秒 (4タップ切替) |
| 動作位相範囲 | – | 遅れ: 25～65度 | 遅れ: 40～80度 |
| 進み: 115～155度 | 進み: 100～140度 | ||
| 停電補償時間 | – | 2秒 (地絡事故のみ) | 2秒 (地絡事故のみ) |
| 消費電力 不動作時 | 3VA | 3VA | |
| 消費電力 動作時 | 7VA | 7VA | |
| 警報接点開閉容量 | AC250V-5A DC100V-0.2A | AC250V-5A DC100V-0.2A | |
| 質 量 樹脂箱入り | 約2.1kg | 約3.2kg | 約2.5kg |
| 準 拠 規 格 | JIS C 4601 (高圧受電用地絡継電装置) | JIS C 4609 (高圧受電用方向性地絡継電装置) | JIS C 4609 (高圧受電用方向性地絡継電装置) |
| 注 | RDGV-3P (PC接地系用)の屋内表面形はございません。RDGV-3/RDGV-3P: 200A、300A用 |
RDGV-3の性能と表示機能
RDGV-3の特性表
1. 動作電流特性
動作電流は、形OTGと組み合わせた場合で±10%以内、単体では動作値の80%以上が復帰電流特性となる
2. 動作電圧特性
動作電圧は、形VOCと組み合わせた場合で±25%以内、単体では動作値の80%以上が復帰電圧特性となる。
3. 位相特性
遅れ、進みともに±10°以内（1～4台）で動作し、±20°以内（5～15台）で動作。
4. 動作時間特性
- 0.1s設定時： 400%電流で100ms以下
- 0.2s設定時： 整定電流の130%で0.1～0.3s、整定電流の400%で0.1～0.2s
- その他： 400%電流で整定値±10ms以内（ただし最小誤差は±50ms）
5. 慣性特性
最小動作電流／電圧整定かつ0.2s整定において、
整定電流の400%の零相電流と150%の零相電圧を急激に0.05s間印加したとき不動作となる。
6. 制御電源電圧の影響（90～120Vの変動で定格電圧での動作電流値に対して）
- 動作電流：±10%以内
- 動作電圧：±10%以内
- 動作時間：±10%以内（最小誤差±50ms）
- 動作位相角：±15°以内

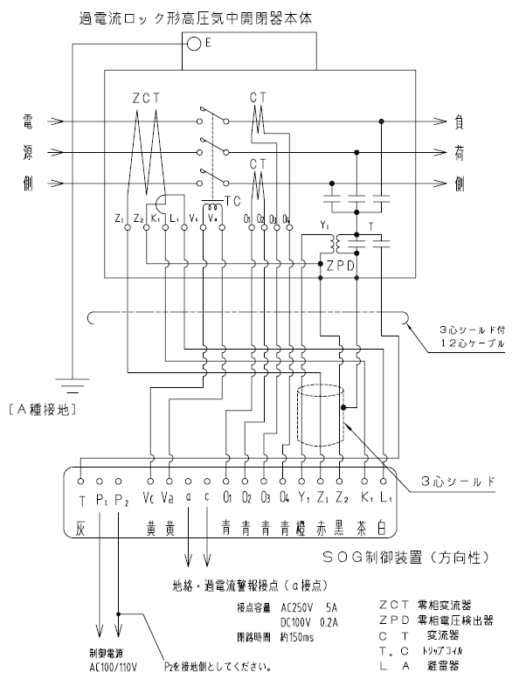

RDGV-3の外部配線図
K2DG-AV1の端子配置
K2DG-AV1各部の名称
参考文献
https://www.nkeco.co.jp/download/manual/PAS-07-B.pdf
取扱説明書VT・LA内蔵形過電流ロック形高圧気中開閉器
【開閉器】ＮＥＡＳ－２ＨＳＶＣ（無方向性）ＮＥＡＳ－３ＨＳＶＣ（ 〃 ）ＮＥＡＳ－２ＨＳＤＶＣ（方 向 性）ＮＥＡＳ－２ＭＨＳＤＶＣ（ 〃 ）ＮＥＡＳ－３ＨＳＤＶＣ（ 〃 ）ＮＥＡＳ－３ＭＨＳＤＶＣ（ 〃 ）
【ＳＯＧ制御装置】ＲＡＳＶ－３（無方向性）ＲＡＳ－５（無方向性）ＲＤＧＶ－３（方 向 性）ＲＤＧＶ－３Ｐ（方向性・PC接地系地区）ＲＤＧ－５（方向性・非接地系地区／PC接地系地区切替）
より一部引用
