キュービクル式高圧受電設備について

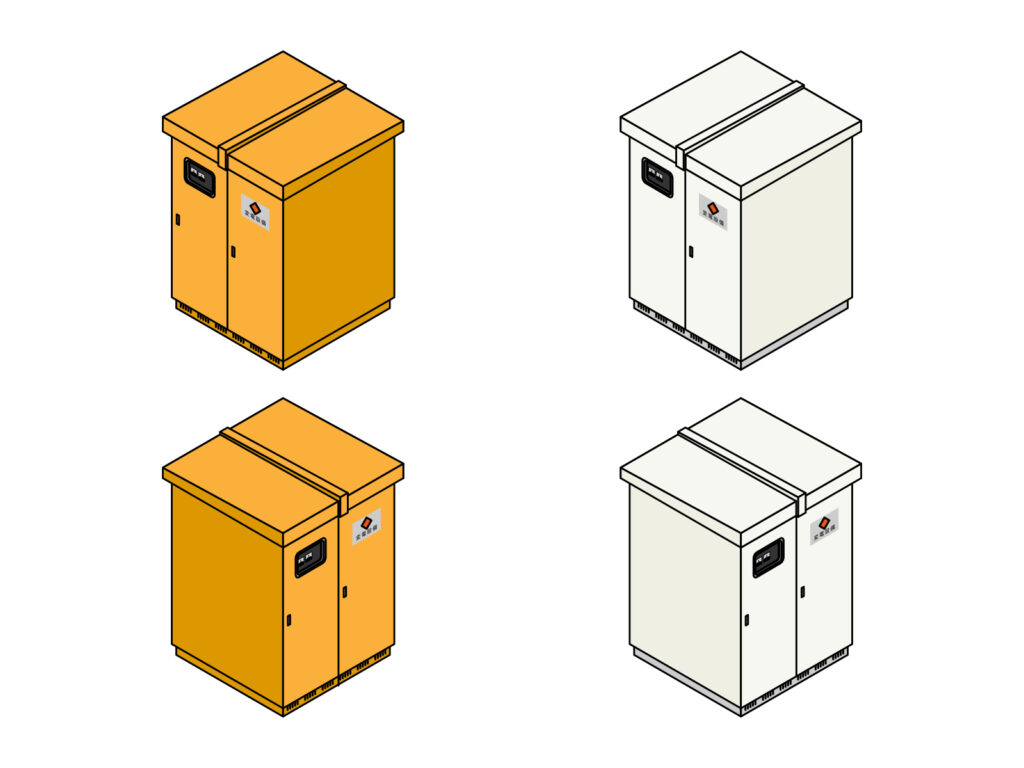

キュービクル式高圧受電設備

自家用高圧需要家が電力会社から受電するための受電設備のこと

キュービクル式高圧受電設備の種類

２種類あり

ＰＦ・Ｓ型

ＣＢ型

キュービクルは２種類の箇所に分類される。

受電箱…計器用変圧変流器（VCT）、主遮断装置など主に受電用機器一式を収納したもの

配電箱…高圧変圧器、高圧配電盤、高圧進相コンデンサ、直列リアクトル、低圧配電盤を収納したもの

一般社団法人日本電気協会　中部支部　キュービクル設備に認定・推奨より

https://www.chubudenkikyokai.com/cubicle/system.html

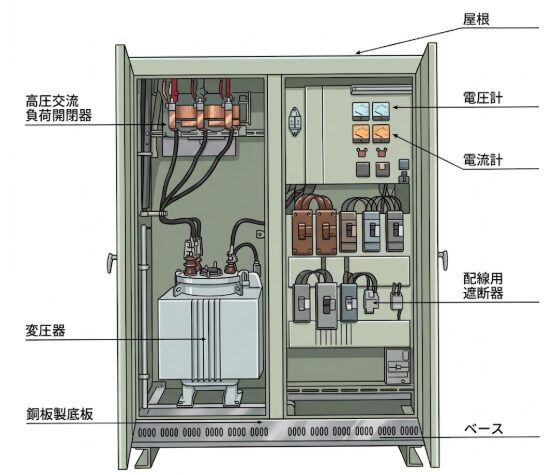

左側が受電箱で右側が配電箱となる
