現場における絶縁耐力試験時の注意点まとめ

「POINT」と書かれたメモ

絶縁耐力試験(=耐電圧試験)は、電気機器や電線などの絶縁部分が
予期せぬ異常電圧(雷サージや開閉サージなど)に耐えられるかどうかを
直接確認するための非常に重要な試験。

目次

絶縁耐力試験の目的

電気設備が通常の使用状態だけでなく、事故や異常時にも絶縁破壊を起こさず
火災や感電を防げるかを確認するために行われる。

●絶縁破壊の確認
絶縁体に高い電圧をかけ、火花が飛んだり
電流が急増したりしないかを確認する。

●信頼性の証明
製造時や保守点検時に行い、機器の健全性を担保する。

絶縁耐力試験時の注意点

絶縁耐力試験器のイラスト

絶縁耐力試験での充電電流値の想定

試験を実施するにあたっては、充電電流を流せるだけの容量を持つ試験器が必要となる。
いざ試験を実施しようとしたら、容量不足のために規定電圧まで
上昇させることができなかった場合、試験ができない。

よって試験前に、充電電流値を算出しておき想定しておかなければならない。

下記図に、高圧受電設備の絶縁耐力試験時の等価回路図を示す。

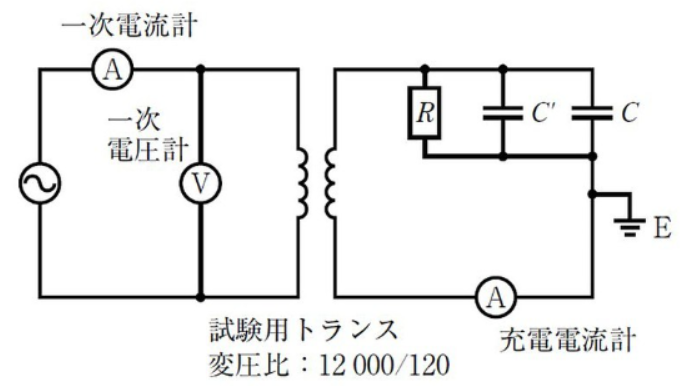

絶縁耐力試験の回路図(試験用トランス・一次電流計・充電電流計)

※R[MΩ]は、高圧受電設備の絶縁抵抗値

竣工検査の「高圧受電設備の絶縁耐力試験」を行う機器はほとんどが新品であるため
通常、絶縁抵抗値は数千~数万MΩとなる。

これを充電電流に換算すると1mA未満であり
ほぼ無視できる値となる。
C[mu F]は高圧ケーブル、C'[mu F]は高圧受電設備の静電容量で
通常は、C >> C’の関係にあり、充電電流値を想定する上でC'[mu ]は無視できる。
充電電流値を算出するためには、高圧ケーブルの静電容量を知る必要がある。
下記に高圧ケーブルの静電容量を示す。

CVTケーブル(円形圧縮より線)の公称断面積ごとの静電容量の表

6600 V CVT ケーブルの1線あたりの静電容量 (JIS C 3606 : 2003 より)

簡易的な計算方法として
架空ケーブル:2.448×ケーブル長さ
地中埋設:2.5×ケーブル長さ
で現地で確認用として使用可能。

充電電流値の計算方法

充電電流は以下の計算方法で求められる

充電電流の計算式(Ig=2πfCVi)

また、電技解釈第15条より
試験電圧 [V] は最大使用電圧 の1.5倍の電圧であるため、

6900[V] ×1.5 = 10350[V]

となる。

計算例

60Hzの地域で6600V
CVTケーブル38mm^2を30m布設した場合の充電電流は

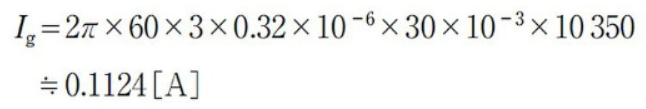

充電電流の計算例(約0.1124A)

となる。

よって、現場へ持ちこむ試験器の容量は、

10350[V] ×0.1124[A] = 1.16[kVA]

となり、最低でも1.2kVA以上の容量がなければ試験ができない。

高圧ケーブルのこう長が長く、交流耐圧試験器の容量が不足する場合

交流耐圧試験器の容量が不足している場合は
高圧ケーブルのみ単体で直流耐圧試験器による試験を実施する。
試験電圧は解釈第15条第二号より、

10350[V] × 2 = 20700[V]

となる。

また、そのほかの高圧受電設備は、交流耐圧試験器で実施することになる。

交流耐圧と直流耐圧の対象となる機器や、電気設備技術基準の解釈で定められた試験電圧の規定は、『電気設備技術基準解釈における絶縁耐力試験の規定についての備忘録』にまとめている。

試験器の容量不足で試験ができない場合

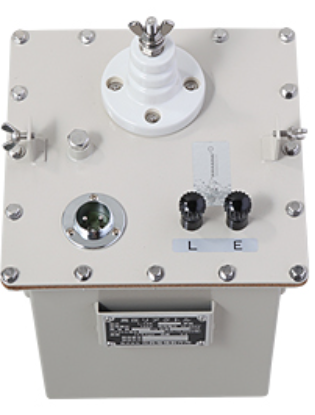

補償用の高圧リアクトルの外観

上記の状況で、下記図のように「リアクトル」を試験回路に並列に接続し
無効電流を補償させる。
※リアクトルは充電電流の大きさに応じて、台数を調整する。

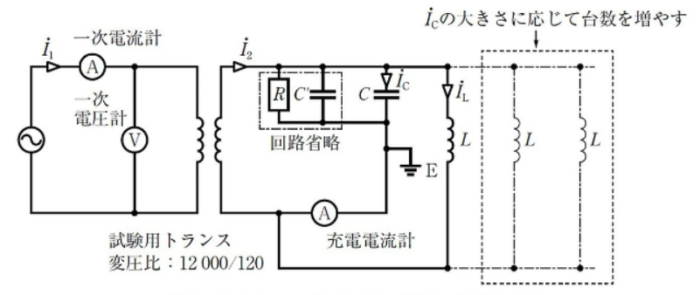

補償リアクトルを入れた絶縁耐力試験の回路図

充電電流はそのままであるが、上記図のようにリアクトルの台数を調整すれば
以下の計算より、試験器から出力される電流を抑制することができる。

高圧側の合成電流

試験回路の電流の式(I2=IL+IC)

静電容量に流れる電流

コンデンサ電流の式(IC=IC∠90°)

リアクトルに流れる電流

リアクトル電流の式(IL=IL∠−90°)

よって、ベクトル合成された

試験回路の電流I2の大きさの表記

は小さくなる。

ちなみに、低圧側の電流I1は、

一次電流の式(I1=変圧比×I2)

となる。

参考資料

新電気2020年7月号 「現場の電気保安実務 第172回」

自家用電気工作物における 高圧受電設備の絶縁耐力試験 より一部引用

電気設備基準解釈 第15条を引用
