DCC　放電コイルについての備忘録

進相コンデンサ用放電コイルについての概略

コンデンサを回路から切り離しても、内部には電荷が残留しており、この状態で保守点検や再投入をするのは非常に危険。

放電抵抗付高圧進相コンデンサの場合
通常コンデンサ開放5分後に残留電圧は50V以下になるが、
放電コイルをコンデンサ回路に接続しておけば、残留電荷は放電コイルに消費されてごく短時間(5秒程度)に放電することが可能。

保守点検をより迅速かつ安全に、また自動開閉運転時の再投入インターバルをより短時間に行うことが可能。

直列リアクトルによる過電圧を避ける為、放電コイルは直列リアクトルの電源側に接続すること。

引用元：https://www.risho.co.jp/product/products3/discharge_coil/index.html

放電コイルの詳細な説明

放電コイルは、下図に示すようにコイルがV結線で直列リアクトルの電源側に接続されている。
コンデンサが電源から開放されると、コンデンサの電荷は放電コイルに短時間で放電し
大きな波高値をもつ放電電流となる。
このため、放電コイルの鉄心は磁気飽和してインダクタンスは大幅に低下して
ほぼコイルの抵抗値で定まる放電特性となる。

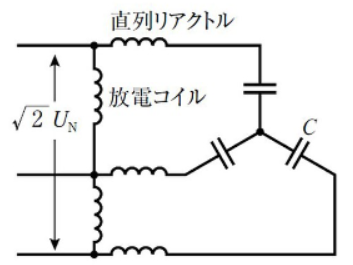

　図：コンデンサ設備と放電コイル

放電コイルの放電時の等価回路を下図に示す。
放電コイルのインピーダンスは抵抗R0のみとし
直列リアクトルのインピーダンスは小さいので無視している。
放電コイルの抵抗値は数百～数kΩ程度のため
ごく短時間で残留電圧は50 V以下に低下する。

　図：等価回路

放電コイルの放電容量は
適用するコンデンサ設備容量（コンデンサと直列リアクトルを組み合わせた総合容量）によって
500、1000、2500 kvarなどに区分され、500 kvar以下の小容量設備では500 kvar用の放電コイルが使用される。

放電コイルの放電回数

●1分毎に放電させたとき　5回
●5分毎に放電させたとき　連続

放電コイルの単結図例

放電コイルの仕様書での記載

回路から開放したコンデンサには電荷が残りますので、これを放電する必要があります。標準品の高圧進相コンデンサにはすべて放電抵抗を内蔵しておりますので、これにより放電できますが、放電抵抗では放電時間が５分間と長いため自動制御などで短時間に再投入される可能性のあるところではもっと短時間で放電できる装置が必要です。このために使用されるのが放電コイルです。屋外用には油入式、屋内用・キュービクル用には乾式のものがあります。

https://products.nichicon.co.jp/ja/pdf/power/026.pdf
