高圧カットアウトについての基礎知識まとめ

2025年4月17日2026年4月6日

高圧カットアウトとは

高圧カットアウトは高圧の開閉器の一種で
PCやPCS(Primary Cutout Switch)ともよばれる。

変圧器保護用としては 300kVA まで、高圧進相コンデンサ保護用としては
50kvar まで使用可能ですので、小規模な受変電設備においてよく使用されている。　

磁気性の本体と蓋で構成されている。開閉動作は専用の操作棒（ディスコン棒がほとんど）を使用して蓋を開閉する。
開閉性能があまり高くないので（負荷開閉 50 回、無電圧開閉 300 回）
頻繁に開閉をする場所へは設置できない。

溶断した場合、赤い溶断表示が出るため、確認は容易。

高圧カットアウトの役割

負荷の開閉
変圧器やコンデンサなどの高圧機器の一次側で、回路の開閉を行う。
過負荷保護
内蔵されたヒューズが、過電流や短絡などの異常電流を検知すると溶断し、回路を遮断して機器を保護する。
事故波及防止
下流の機器で事故が発生した場合、その影響が上流の配電線に広がるのを防ぐ。
避雷器の断路
避雷器と組み合わせて使用する際に、避雷器が故障した場合に回路から切り離す役割も担う

高圧カットアウトの構造

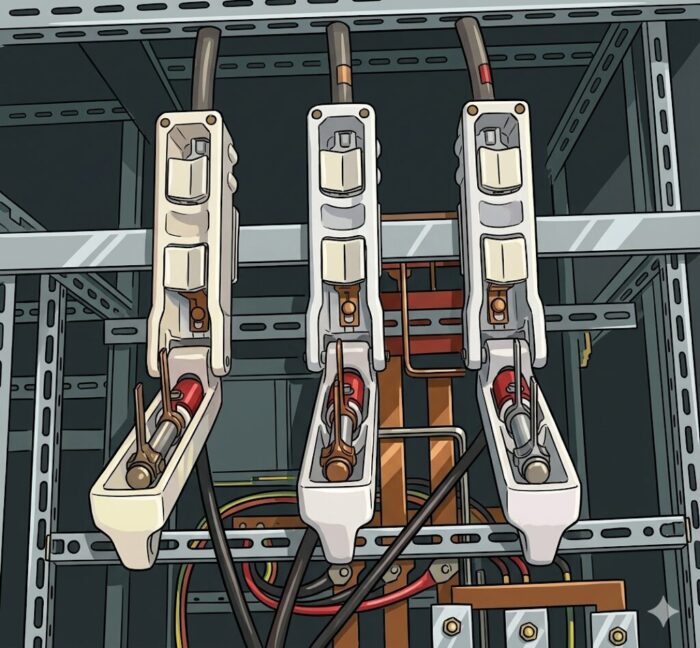

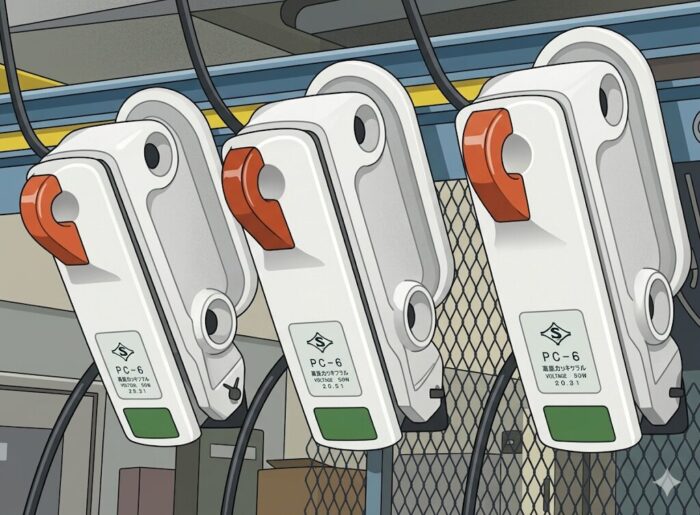

左図：投入状態　右図：開放状態

高圧カットアウトには箱形と筒形とがあり
形は円筒状をしたカットアウトで、配電用変圧器の保護用などに使用されている。
電路の開閉は、下部からヒューズを抜き差しすることで行う。
筒型はヒューズが溶断すると筒が下がる形式になっており、地上から発見しやすい利点がある。
箱形は磁器製のカットアウト本体と蓋で構成されている。
蓋の内側にヒューズ筒が装着でき、蓋の開閉により入切が可能。

ヒューズが切れたときは、蓋の下部から赤色の溶断表示が飛び出すので確認できる。
キュービクルや電気室では、通常は箱形のカットアウトが使用される。 　

蓋を閉める際は慎重に行うこと。
接触刃と受け部がずれている状態で勢いよく投入した場合
カットアウトが損傷する可能性がある。

高圧カットアウトのメリット・デメリット

メリット
LBSと比べて小形で安価

デメリット
開閉性能がLBSよりも劣る
(ストライカ引き外しユニットを付属できず、１相のみの遮断が起きると、単層運転となる可能性がある）多頻度開閉に適していない

高圧カットアウトの種類

高圧カットアウトには、設置場所や用途、構造などによって様々な種類がある。
主な種類としては以下のものがある。

形状による分類

箱型カットアウト: 磁器製の箱にヒューズを内蔵したもので、需要家の受変電設備などで広く使われている。
　　　　　　　ヒューズ溶断時に表示が出るタイプがある。

筒形カットアウト: 円筒状の磁器またはガラス製の容器にヒューズを内蔵したもので、
　　　　　　　　主に柱上変圧器の保護に用いられます。ヒューズが溶断すると筒が下がるなどの表示が出る。

機能による分類

一般用カットアウト
耐塩型カットアウト: 塩害地域で使用される、耐塩性能を高めたもの。
耐振型カットアウト: 振動の多い場所で使用される、強度を高めたもの。
ZnO素子付きカットアウト: 落雷による過電圧から保護する機能を持つもの。
ダブルヒューズ型カットアウト（再閉路形）: 一段目のヒューズが溶断しても、二段目のヒューズに自動的に切り替わり、停電を防ぐ機能を持つもの。

内蔵ヒューズによる分類

高圧ヒューズ（非限流ヒューズ）
限流ヒューズ: 短絡電流を遮断する能力が高いヒューズで、コンデンサ保護などに用いられる。
遅動形ヒューズ: 突入電流や始動電流による不要な溶断を防ぐため、溶断特性に時間的な遅れを持たせたもの。

高圧カットアウトの保守管理について

カットアウトは、蓋の投入不足や振動、あるいは保持力の低下などにより、接触不良となる場合がある。
接触不良が起こった場合、これが進行すると、カットアウトが焼損するおそれがある。
主な対策としてサーモラベルや放射温度計などで温度管理を行う。
また、ヒューズは経年劣化で溶断することがあるので、定期的に交換することが重要となる。
