電気・制御設計における「シーケンス」
工場などの設備や家電製品を、あらかじめ決められた順序に従って動作させる制御をシーケンス制御と呼ぶ。
概要
「ボタンを押したら、まずランプが点き、3秒後にモーターが回る」といった
一連の動作のルールを指す。
- リレーシーケンス: 電磁継電器（リレー）を組み合わせて回路を構成する、物理的な配線による制御。
- PLC（プログラマブルロジックコントローラ）: プログラムによって制御を行う現代の主流方式。
- シーケンス図: 制御の流れを視覚的に表現した図面。
シーケンス図の読み方の基本

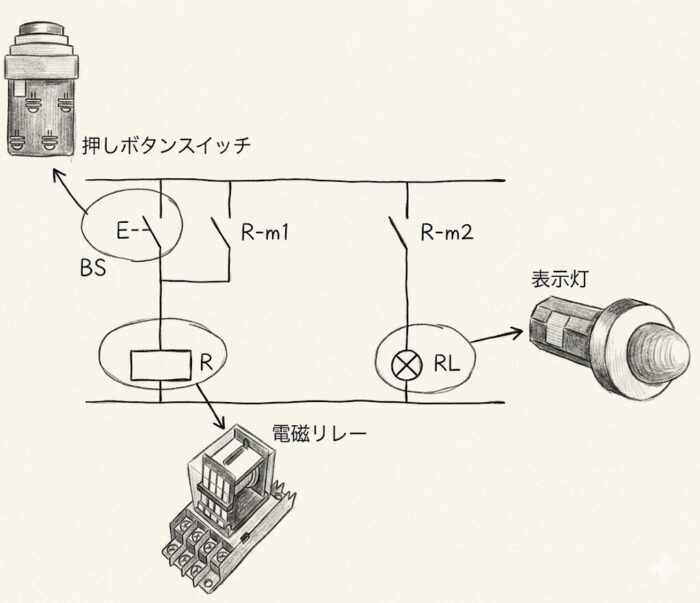

シーケンス図を読むには、使用される図記号の意味やシーケンス図の基本的な約束を知る必要がある。
図記号を見ただけでどのような機器が使われているのかイメージできれば、動作も理解しやすくなる。
読み方の具体例

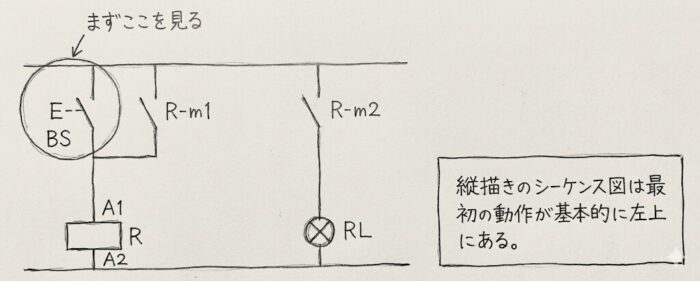

①シーケンス図に目を通す場合、基本的に動作の1番初めから順に見ていく。
縦描きのシーケンス図の場合、動作が左から右に向かって進むかため、初めに左上に注目する。

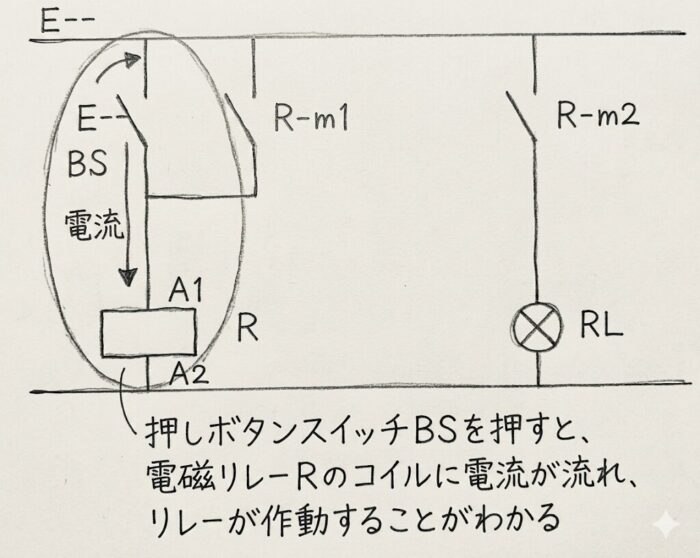

②上回路では、左上には押しボタンスイッチのメーク接点があることがわかる。
次にこの押しボタンスイッチを押したらどうなるかを考えてみる。
押しボタンスイッチを押すと電磁リレーのコイルに電流が流れ
電磁リレーが励磁することがわかる。

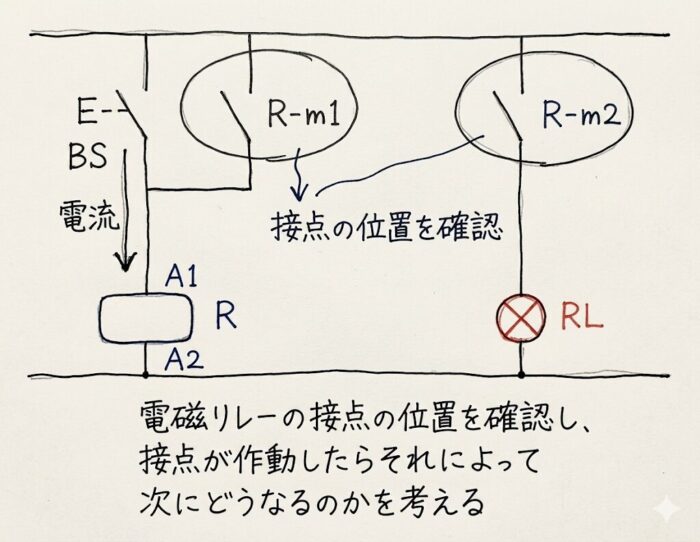

そこで電磁リレーRの接点の位置を確認する。このとき、図中に位置参照方式による
電磁リレーの接点の位置が表に示されていれば、簡単に接点の位置を見つけ出すことが可能となる。
③電磁リレーの接点を見つけたら、それらが作動したときに電流がどのように流れ
次に何が作動するのかを考える。上図回路では、電磁リレーのメーク接点R-m2が閉じると
表示灯RLが点灯することがわかる。
シーケンス図を読み解くためのポイント
「もし〜なら」で考える
「もしスイッチを押したら、電流がここまで流れて、このリレーが動く」というように
指で線をなぞりながらシミュレーションすると理解が深まる。
名前（記号）の一致を見る
図の中に散らばっている「R」や「MC」といった文字を見逃さないようにする。
表や位置参照を利用する
図の端に「どのリレーの接点が何行目にあるか」を示す表（位置参照）があると
複雑な回路でもスムーズに読み取れることができる。
