異容量V結線方式における線間電圧と対地電圧まとめ

2026年4月23日

線間電圧についての概略

図：線間電圧

線間電圧は、上図のように負荷に供給される電圧のこと。
単相１００V、三相２００Vなどといえば線間電圧のこととなる。
※線間電圧＝使用電圧

負荷に電力を供給する場合、電圧が高いほど電流が小さく、損失も小さいので効率がよくなる。
しかし電圧が高いと絶縁を強化する必要があり、その分コストが上昇する。
このため、線間電圧は負荷の容量や配電方式を考慮して最適な値が選定される。

対地電圧の概略

図：対地電圧と漏電

対地電圧は、負荷に供給する線間電圧と異なり
通常の運転時にはあまり意識されないが漏電や感電などの事故には対地電圧が大きく影響する。

上図のように絶縁不良により漏電事故が発生した場合には
事故電流は地面を経由してＢ種接地から変圧器に戻る。
この場合の事故電流は対地電圧により流れるので、対地電圧が大きいほど危険ということになる。

線間電圧と対地電圧を使い分ける目的

項目	線間電圧	対地電圧
主な目的	機器を動かすため	安全を守るため（感電・漏電対策）
注目点	パワー（供給能力）	絶縁の強さ・危険性
事故時の影響	ショート（短絡）	漏電・感電

異容量V結線方式の配電方式

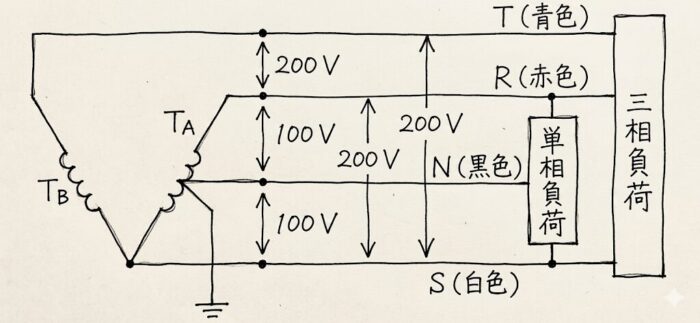

左図：異容量V結線方式の電圧　　右図：異容量V結線方式ベクトル図

上左図のように定格容量の異なる２台の単相変圧器をV接続したもので
単相（電灯）負荷と三相（動力）負荷の両方に電力を供給できる方式。

変圧器TAは単相負荷と三相負荷に電力を供給できるので
共用変圧器、変圧器TBは三相負荷だけに電力を供給するので専用変圧器という。
異容量V結線方式でB種接地を行うのは、共用変圧器TAの中点となる。

定格容量が同じ変圧器を使用して動力専用（三相3線式）のV結線とする場合もある。

図11のベクトル図から、R〜S間、S〜T間、T〜R間は200 V、R〜N間、N〜S間は100 Vなので
T〜N間は173 V（200 V × 0.866）になる。

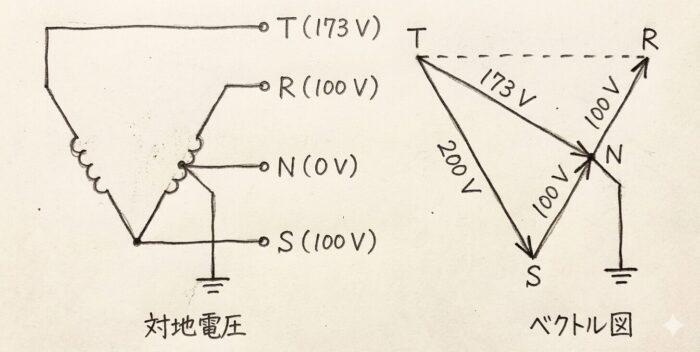

対地電圧はR相とS相は100 V、T相は173 V、N相は0 Vと変則的になる。
