マーレーループ法とは、地中などに埋められた電気ケーブルが傷つき
電気が地面に漏れてしまう「地絡事故」が発生した際
その事故地点がどこなのかを特定する測定方法。
電気回路の「ホイートストンブリッジ」の原理を応用しており
高い精度でピンポイントに事故位置を割り出すことができる。
高圧CVケーブル 地絡事故点の探査方法
地絡点の測定方法

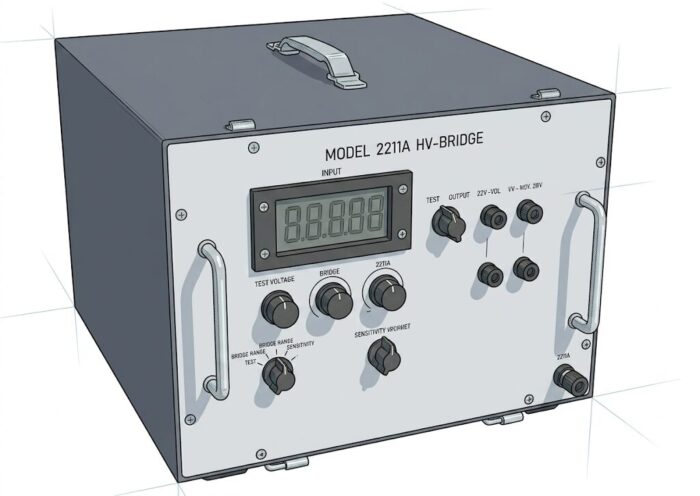

図：高圧ブリッジ形ケーブル事故測定装置 形式：I018
地絡ケーブルの仮復旧を行うにはまず「ケーブルが、どの地点で地絡しているのか」を測定する必要がある。
この地絡点を測定する方法として、「マーレーループ法」を利用した
ケーブル事故点探査装置などを使用する。
ケーブル事故点探査装置（マーレーループ法）

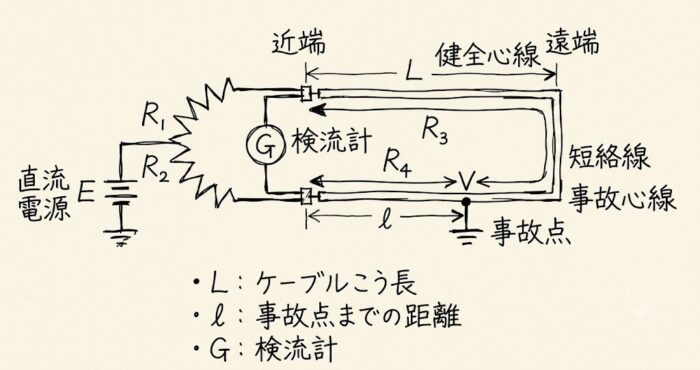

図：ケーブル事故点探査装置の結線
ケーブル事故点探査装置は、ケーブル全長の何％地点に事故点があるのか測定するもの。
１線地絡した高圧ケーブルの事故点を探査する場合
地絡している高圧ケーブルの事故心線とそのほかの健全な心線を使用して
ブリッジ回路を構成し、ブリッジ平衡条件により事故点までの距離をパーセント（％）で測定する。
（上図参照）

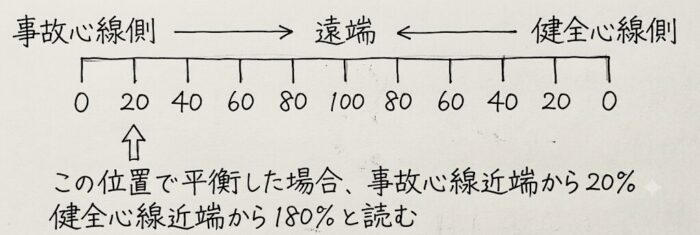

図：可変ダイヤルのメモリ

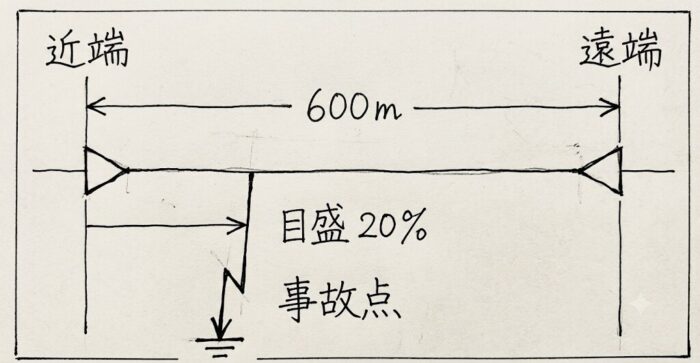

図：事故点の距離換算
ケーブル事故点探査装置は、可変ダイヤルにケーブルの近端（探査器側）を０％
遠端（探査装置と反対側）を１００％として目盛が刻んであり
この可変ダイヤルを調整して平衡した位置の目盛にケーブルこう長L［m］を乗じることで
ケーブル事故点までの距離を算出することができる。
（上図参照）
具体例
ケーブルこう長L［m］が６００ｍ
可変ダイヤルの目盛が２０％（0.2）と測定された場合の事故点は
以下のように算出される。
事故点までの距離 L［m］
L= 600［m］ × 0.2 = 120［m］

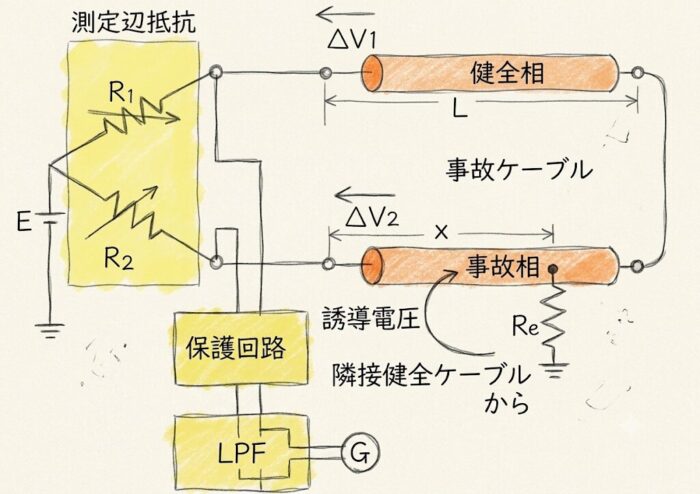

マーレ―ループ法の測定原理
事故ケーブル1相と他のケーブル1相に測定辺抵抗を接続してホイートストンブリッジを構成する。
この回路に直流電圧を課電してブリッジの平衡条件と導体抵抗が
ケーブルの距離に比例することから事故点xまでの距離を測定する。
参考資料
新電気2022年９月号「現場の電気保安実務 第197回 高圧CVケーブル地絡事故の復旧について」より引用
https://www.fujikura-dia.co.jp/products/fault/i018.php
フジクラ・ダイヤ・ケーブル 高圧ブリッジ形ケーブル事故測定装置より引用
