電力用ケーブルの略号（CVT,VVF等）の意味についての備忘録

電力用ケーブルの概略

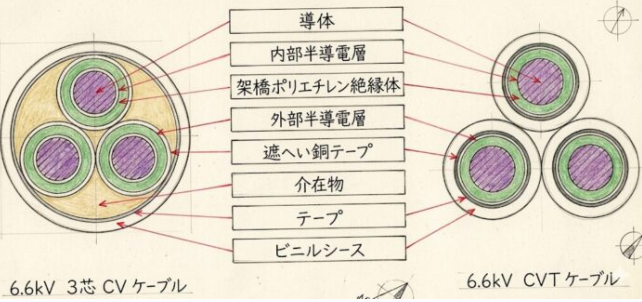

CVケーブルとCVTケーブルの違い

特別高圧や高圧の受電引込ケーブルおよび配電用ケーブルには
主に「CVケーブル（架橋ポリエチレン絶縁ビニルシースケーブル）」が使用されている。
電力用としては3心のCVケーブルが用いられることが多いが
構造によって大きく以下の2種類に分けられる。

• 3心ケーブル（一括シース型）
  3心をより合わせて1つのシース（外装）で覆った構造。

• トリプレックス形（CVT）
  単心ケーブル3本をより合わせた構造。

近年では、以下の理由からCVTケーブルが主流となっている。

CVTケーブルが主流な理由

• 端末処理や接続が容易で、作業性が良い。

• 電流容量が10％ほど大きく取れる。
  →3心一括のCVケーブルはシース内に熱がこもりやすいのに対し
  CVTケーブルは単心ケーブルがより合わさっている構造上、ケーブル間に隙間（空気層）があり
  放熱性が高いため。

• （単心ケーブルの集まりであるため）地絡事故が起きても、相間短絡に移行しにくい。
  →CVTは各相が独立したシースと遮へい層を持っているため、1相で地絡が起きても他の相へアークが飛び火しにくく、波及事故を防ぎやすい。

高圧ケーブルと低圧ケーブルの構造的な違い

外見が似ている高圧ケーブルと低圧ケーブルだが
決定的な違いは「金属遮へい層」があるかないかとなる。
金属遮へい層がないものが低圧ケーブルとなる。

また、ビルや工場内の配線では用途によってケーブルが使い分けられている。

• 低圧幹線
  主にCVケーブルが使用される。

• 負荷機器への配線
  エアコンや照明器具、コンセントなどへ至る配線にはVVケーブルが多く使用されている。

• 損傷のおそれがある場所
  天井クレーンの給電ケーブルなど、外傷のリスクが高い場所には
  「3PNCT（3種EPゴム絶縁クロロプレンキャブタイヤケーブル）」などが適している。

ケーブルの略号とサイズ表記のルール

JIS（日本産業規格）において
ケーブルは一定のルールで略記される。

• 電力用ケーブル: 「定格電圧 ＋ 絶縁体 ＋ シース」の順で表記される。
• 制御用等その他のケーブル: 「用途 ＋ 絶縁体 ＋ シース」の順で表記されます。

また「線心数 ＋ 導体断面積」を加えることで仕様を特定する。

具体例

「600V CV 38mm² × 3C」であれば
「600V架橋ポリエチレン絶縁ビニルシースケーブルで、導体断面積が38mm²の3心ケーブル」を意味する。
ここで「C」は絶縁体の架橋ポリエチレンを、「V」はシースのビニルを意味している。
また、丸型以外の形状（平形はF、トリプレックス形はT）が追記されることもある。

●単線（1本の導体）
直径（mm）で表し、「ミリ」と略す。

●より線（複数の導体をより合わせたもの）
面積（mm²）で表し、「スケア」または「スケ」と略す。

ケーブル略号一覧表（抜粋）

実務におけるポイント

水トリー現象による絶縁劣化に注意

高圧CVケーブルを地中埋設などで長期間使用していると
絶縁体である架橋ポリエチレンに水分が浸入し
電界の影響で樹木状の劣化痕が生じる「水トリー現象」が発生することがある。
これが進行すると絶縁破壊（地絡事故）に直結するため
定期的な絶縁診断（直流漏れ電流試験など）や
耐水トリー性の高いケーブル（E-Eタイプなど）の採用が実務上の重要な対策となる。

許容曲げ半径の遵守

ケーブルを敷設する際、無理に曲げすぎると内部の絶縁体やシースを痛めてしまう。
特に高圧CVケーブルは硬く太いため注意が必要となる。
一般的に、単心ケーブルの集まりであるCVTケーブルの方が
3心一括のCVケーブルよりも許容曲げ半径が小さく済み
狭いスペースでの配管や盤内への引き込み作業が容易になる。
