単相２線式とは（用語説明）

単相2線式は、交流の電気を送る配線方式の中でも最もシンプルなもの。
電柱から建物へ、電圧線（通常100V）と中性線（接地線で電位はほぼ0V）の2本の電線で電気を引き込み、100Vの電気を使用する。

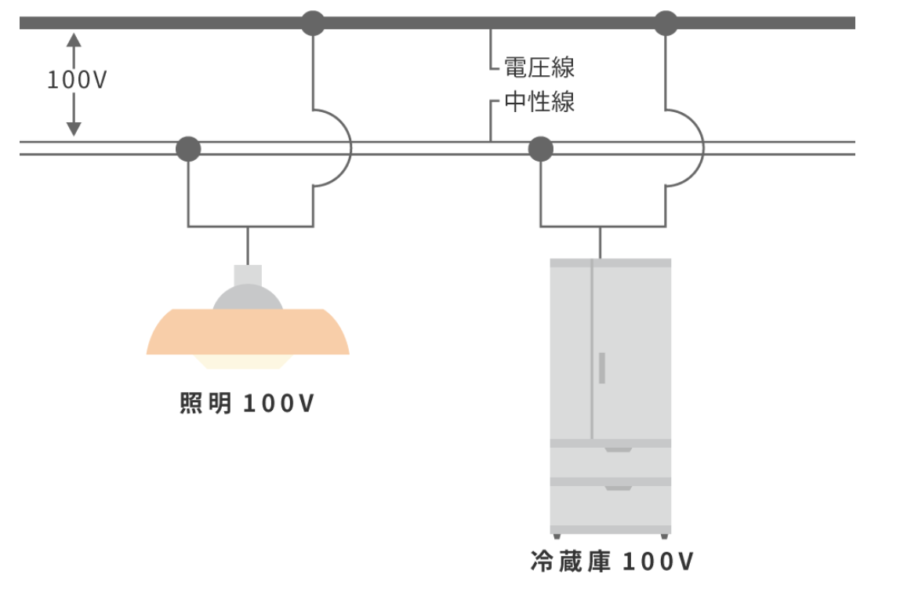

単相2線式の仕組み

交流電源から、電圧を持った電線1本と、接地された電線1本の計2本の電線で負荷（電気製品など）に
電気を供給する。
電圧線と中性線の間の電圧差が100Vとなり、この電圧によって負荷に電流が流れる。

単相2線式の主な特徴

• 電圧: 供給できる電圧は100Vのみ。
• 配線: 電線が2本とシンプルで、構造が単純。
• 用途: 照明器具、テレビ、冷蔵庫など、100Vで動作する一般的な家電製品に使用される。
• 供給電力: 単相3線式に比べると、供給できる電力容量が限られる。一般的に、契約容量は30Aまたは40A程度が上限となる
• 200V機器の利用不可: 200Vを必要とするエアコン、IHクッキングヒーター、一部の洗濯乾燥機には使用できない。
• 電線質量: 同じ電力を送る場合、単相3線式に比べて必要な電線の質量が多くなる。
• 電圧降下・電力損失: 単相3線式に比べて、送電ロス（電圧降下や電力損失）が大きくなる傾向がある。

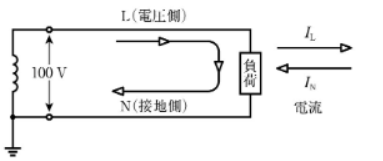

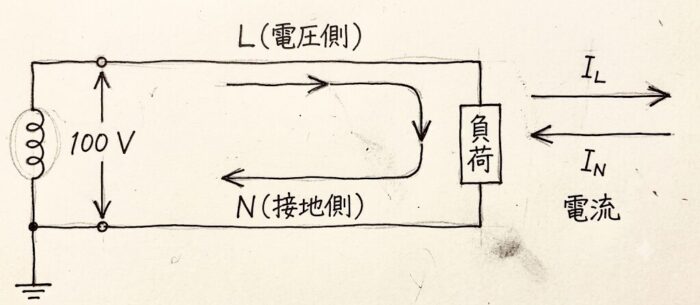

図：単相２線式の回路図

単相2線式のメリット・デメリット

単相2線式のメリット

• 配線がシンプル: 構造が簡単なため、導入コストが比較的低く抑えられる。
• 小規模な電力需要に適している: 照明など、消費電力の少ない用途には対応可能。

単相2線式のデメリット

• 100Vしか使用できない: 200Vの電気機器が使用できない。
• 供給できる電力容量が限られる: 消費電力の大きな家電製品を複数同時使用すると、ブレーカーが落ちやすくなる。
• 将来的な電力需要の増加に対応しにくい: 近年、家庭での電力消費量が増加しているため、単相2線式では容量が不足する場合があります。

単相3線式との違い

現在では、多くの家庭で単相3線式という配線方式が採用されている。
単相3線式は、3本の電線（電圧線2本と中性線1本）を引き込むことで、
100Vの電気機器に加えて、2本の電圧線間を利用して200Vの電気機器も使用できる

単相3線式と２線式の見分け方
分電盤のメインブレーカーに接続されている電線の色で、ある程度判断できます。黒と白の2色だけであれば、単相2線式である可能性が高い。
単相3線式の場合は、黒、白、赤の3色の電線が接続されていることが多い。
