電気・制御設計における「シーケンス」
工場などの設備や家電製品を、あらかじめ決められた順序に従って動作させる制御をシーケンス制御と呼ぶ。
概要
「ボタンを押したら、まずランプが点き、3秒後にモーターが回る」といった
一連の動作のルールを指す。
- リレーシーケンス: 電磁継電器（リレー）を組み合わせて回路を構成する、物理的な配線による制御。
- PLC（プログラマブルロジックコントローラ）: プログラムによって制御を行う現代の主流方式。

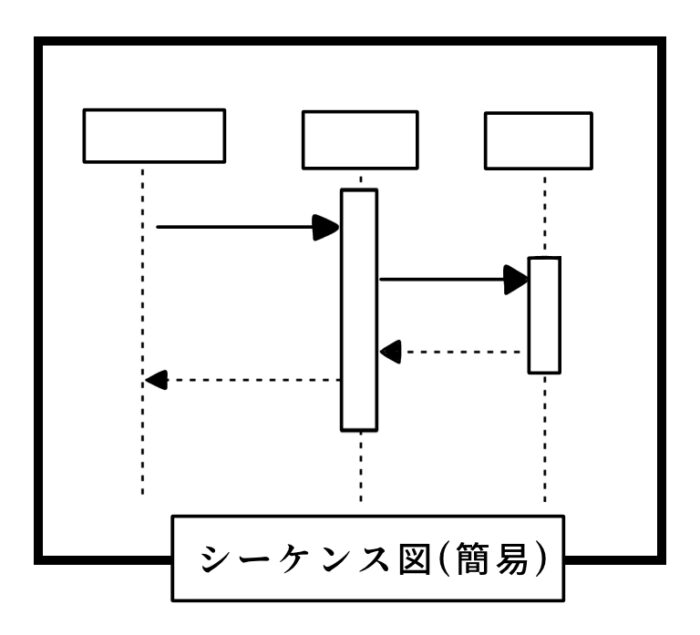

- シーケンス図: 制御の流れを視覚的に表現した図面。
命令用機器

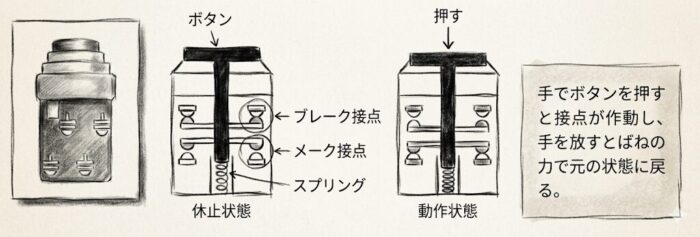

図：押しボタンスイッチと記号

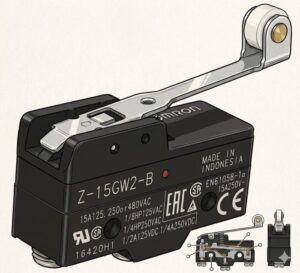

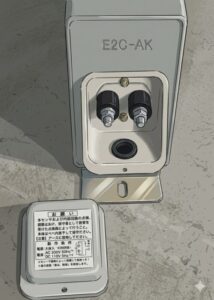

自動制御には命令を入力したり物体の位置を検出するなど、様々な制御用機器が使われる。
押しボタンスイッチは、ボタンを押すと内部接点が作動する命令用機器で
制御装置の始動操作や停止操作用のスイッチなどに使われる。

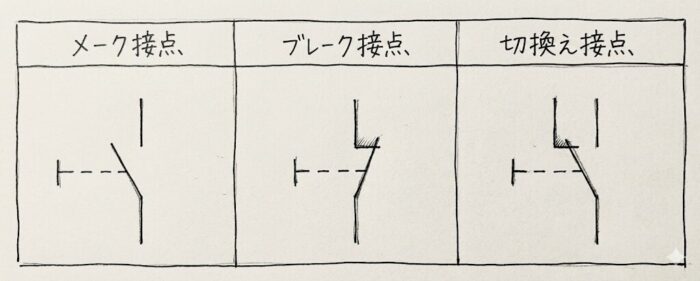

押しボタンスイッチの接点図記号
操作機構図記号とは制御用機器の接点の操作方式を図記号で示したもので
JISにより定められている。

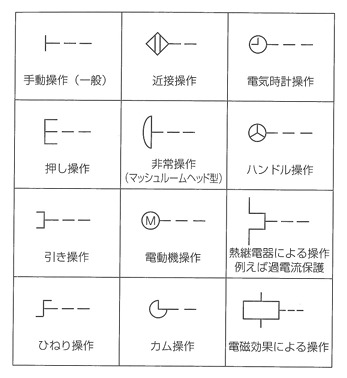

操作機構図記号（参考）
トグルスイッチとタンブラスイッチについて

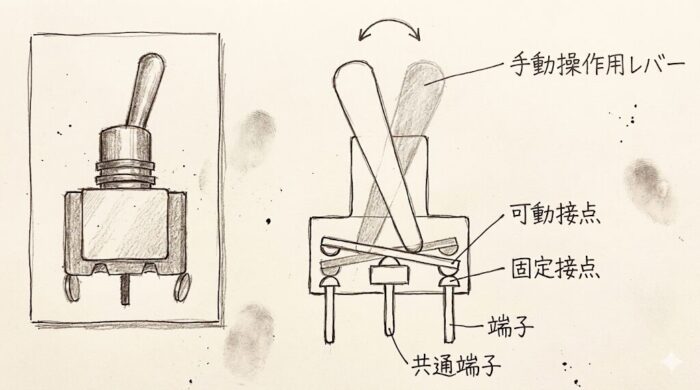

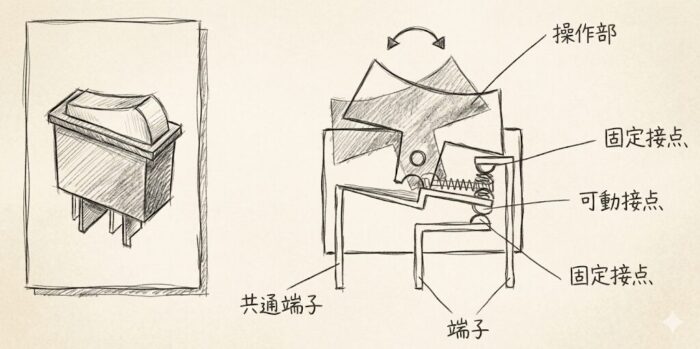

左図：トグルスイッチ内部構造 右図：タンブラスイッチ内部構造
トグルスイッチ (Toggle Switch)
細長い金属や樹脂のレバーが突き出した、メカニカルな外観のスイッチ。
- 形状
「トグル（Toggle）」は「ダッフルコートのボタン」のような形状を指し
突出したレバーを上下または左右に倒して操作する。 - 特徴:
レバーの倒れている方向で、ON/OFFの状態が視覚的に判断しやすい。
「ON-OFF-ON」のように3ポジションを持つものや、手を離すと戻る「モーメンタリ」動作など、種類が豊富。
産業機器や計測器など、ハードな環境に耐える設計のものが多い。 - 主な用途
工作機械、制御盤、音響機器（アンプ）、航空機のコックピットなど。
タンブラスイッチ (Tumbler Switch)
古い一般住宅などに壁面に付いている、ポピュラーなスイッチ。
- 形状
内部にある「タンブラ（起き上がりこぼしのような部品）」を動かすことで接点を切り替える。
表面に見える操作部は、指で押し込む「パネル型」や、小さな突起を上下させる「つまみ型」がある。 - 特徴
壁面に埋め込まれることが多く、デザインがフラットでスッキリしている。
操作時の感触が「カチッ」と安定しており、誤操作しにくい。 - 主な用途
住宅の照明、換気扇、事務室のスイッチなど。
トグルスイッチとタンブラスイッチの比較
| 項目 | タンブラスイッチ | トグルスイッチ |
| 主な設置場所 | 建物の壁面（屋内配線） | 機器のパネル、制御盤 |
| 操作部の形状 | 平らなボタン、または短いツマミ | 細長いレバー |
| 視認性 | スッキリしているが、遠目では判別しにくい | レバーの向きで状態が判別しやすい |
| 主な規格 | JIS C 8304 など（配線器具） | JIS C 6437 など（電子機器用） |

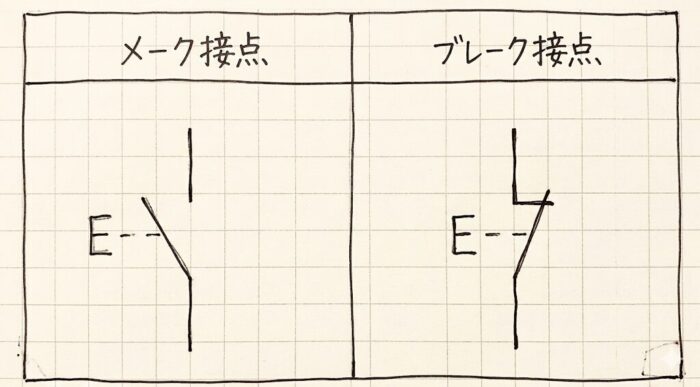

トグルスイッチやタンブラスイッチは、制御回路の切換えや、電源の入り切りなどを手動で行うための命令用機器で、両者とも同じ接点図記号を使う。（下記図参照）

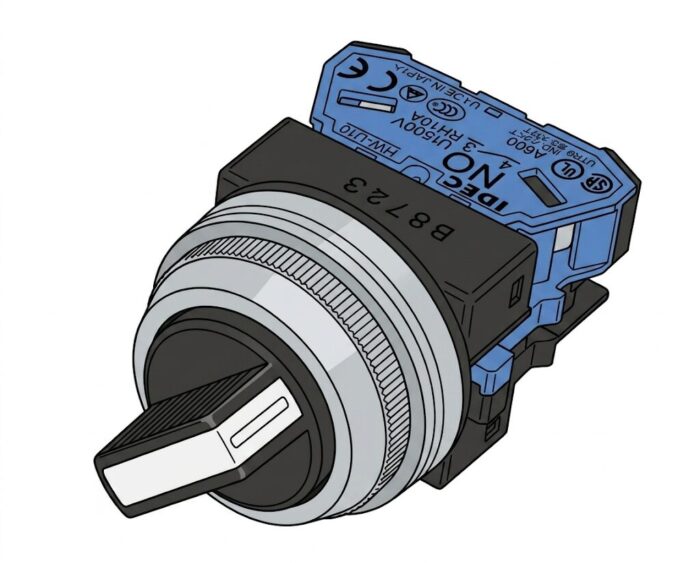

セレクタスイッチについて
セレクトスイッチは手でひねり操作を加えると
内部接点が作動するもので、回路を手動で切り換える場合などに用いる。
セレクタスイッチ（Selector Switch）は、回路の切り替えを行うための手動操作スイッチ。
押しボタンスイッチが「押す」動作なのに対し、セレクタスイッチはつまみを「回す」ことで
接点の状態を切り替える。
産業用の制御盤や工作機械、あるいは家庭用のオーブンレンジのモード切り替えなど
幅広い場面で活用されている。

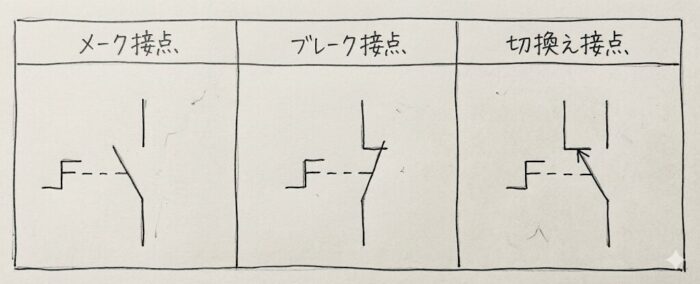

セレクタスイッチ接点図記号
セレクタスイッチの構造と種類
セレクタスイッチは、大きく分けて以下の要素で構成されている。
ノッチ数（位置数）
つまみが止まる位置の数のこと。
- 2ノッチ
「ON-OFF」や「手動-自動」など、2つの状態を切り替える。 - 3ノッチ:
「手動-停止-自動」など、真ん中に停止位置を設ける場合によく使われる。
復帰方式
- 各位置停止（手動復帰）
回した位置でつまみが固定される。 - 自動復帰（スプリングリターン）
手を離すとバネの力で元の位置（通常はセンター）に戻る。
車のエンジンスタートキーのような動き。
セレクタスイッチのメリット
- 状態の保持
手動復帰型であれば、現在の設定（例：自動運転モード）が視覚的に一目で分かり、そのまま維持される。 - 誤操作の防止
押しボタンに比べて「回す」という明確な意思が必要なため、体が触れた程度の誤動作を防げる。 - 多機能性
複数のコンタクトブロックを積み重ねることで、1つのスイッチで多くの回路を同時に制御することが可能。
