絶縁抵抗値を「1分値」で見る理由についてのまとめ

漏れ電流と絶縁物の関係について

絶縁抵抗値を「1分値」で見る理由

実際の測定では、絶縁物に直流電圧を印加する。

そのとき下図のような電流が流れる。

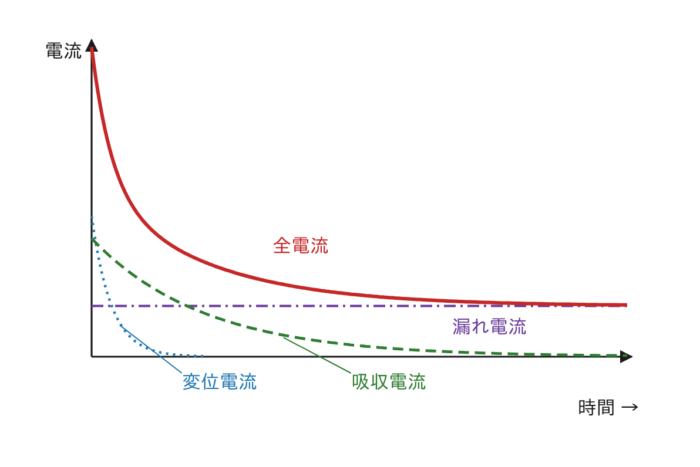

　　図：直電電圧印加特性（絶縁体を流れる電流）

絶縁物自体が静電容量を持っているため漏れ電流（絶縁抵抗）に加えて変位電流（充電電流）と吸収電流（分極電流）が流れる。

変位電流：静電容量の充電電流
吸収電流：誘電体の分極による電流
漏洩電流：絶縁体の抵抗による電流

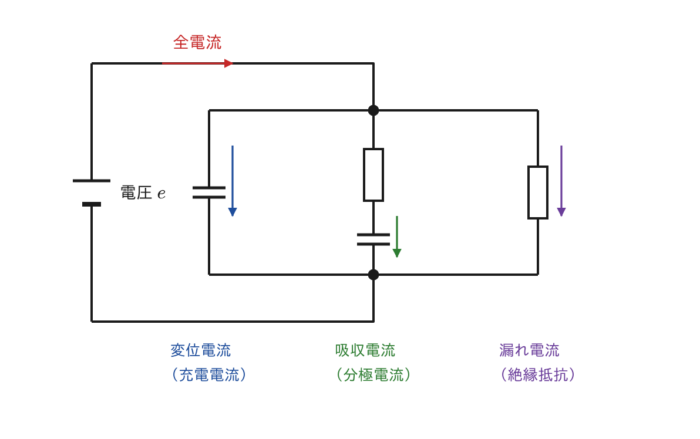

　　　　　　図：絶縁物の等価回路

変位電流と吸収電流は電圧印加後、徐々に減衰するため、電流が安定したときの値が絶縁抵抗値となる。

電流が安定する平均時間が１分程度であるため、それを絶縁抵抗を測定するときの直流印加時間の目安としている。

被測定機器の静電容量が大きい（長い地中ケーブルなどを含む場合）ため、短時間では絶縁抵抗計の指針が静止しないときは、指針が静止後の値を採用すること
