三菱電機製電流トリップ補助箱（MG-X1）の取り扱い方法まとめ

電流トリップ補助箱（MG-X1）の役割

電流トリップ（引き外し）方式の遮断器を用いる時
地絡継電器（HGRやDGR）を組合せて電路を保護するために使用される
※地絡継電器の多くが電圧引き外し方式であり、電流トリップ補助箱を用いなければ
　遮断器の引き外しを行う事ができないため

例）・電流引き外し型VCB＋DGR（地絡方向継電器）

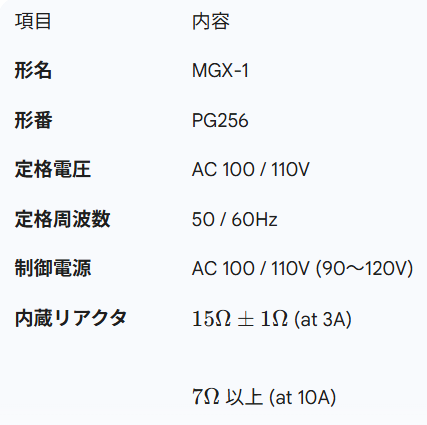

電流トリップ補助箱（MG-X1）の型式と性能

型式

性能

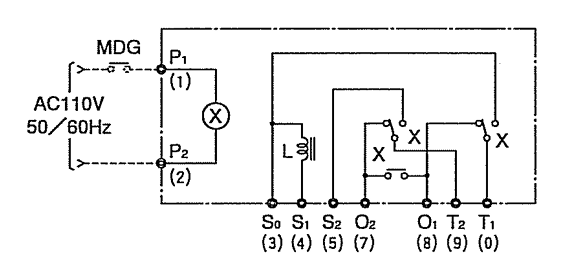

電流トリップ補助箱（MG-X1）の内部接続図

配線図の補足

●MDGはMDG型地絡方向継電器のこと

●地絡方向継電器からの出力信号によってMDG a接点が閉路し
VT2次側より引き込んでいるAC110Vによってリレー X が作動する。

S1、S2にAC100Vを印加すると
S1にあるコイルLのリアクタンスによって電流を抑えることができる。

リレーXによってS1はT1に、S2はT2にへと出力されて、トリップ信号となる。

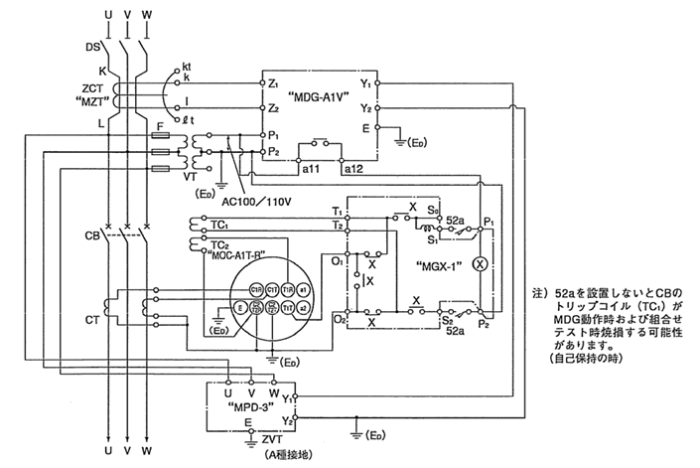

電流トリップ補助箱（MG-X1）の外部接続例

実務での体験談

VCBによる52a接点が電流引き外し方式のVCBにはない場合が多い（伝聞のため、エビデンスなし）

DGRが自己保持形式の場合
単体試験を実施すると試験後も電流が流れ続けてしまい
トリップコイルが焼損する危険性がある。

対策：試験後すぐに試験機の電源を切ることで電流が流れ続けることを防ぐことが可能（過去の年次点検で実施ずみ

年次点検時の電流トリップ補助箱（MG-X1）への主な疑問点と注意点

疑問点

• VCB52aの有無はどこで確認するのか→取説を見るのが最適解だが年次のたびに調べるのは面倒くさい

注意点

• 補助トリップ箱に必要な電源電圧P1-P2とS1-S2のＡＣ100Vは
  VCBより上流のVTor、VCBの下流である変圧器２次側から供給されているのか現場によって異なるので
  注意が必要。

参考資料

引用：MGX-1 電流トリップ補助箱　取り扱い説明書

chrome-extension://efaidnbmnnnibpcajpcglclefindmkaj/http://toolbiru.web.fc2.com/denki/mitubusi-mgx-1.pdf
