引き込み用ケーブルの特徴
需要家構内引込用開閉器により建物内の受電室又はキュービクルまでの間に設置する。

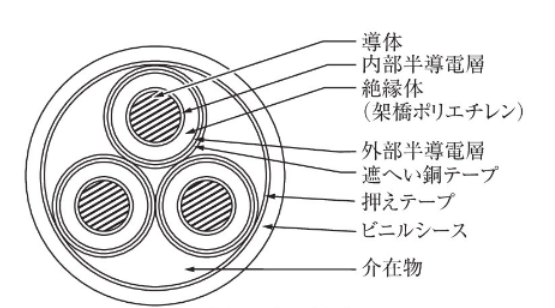

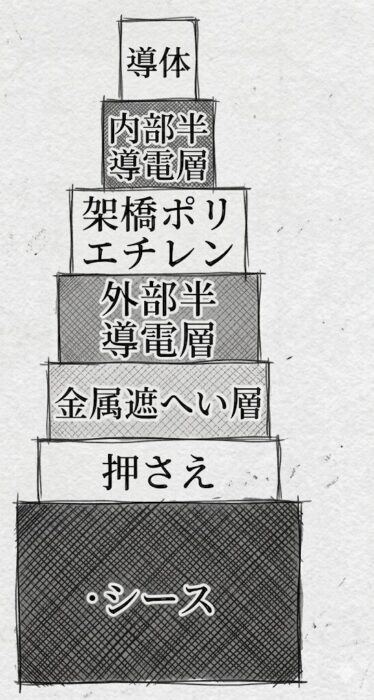

CVケーブルの部材について

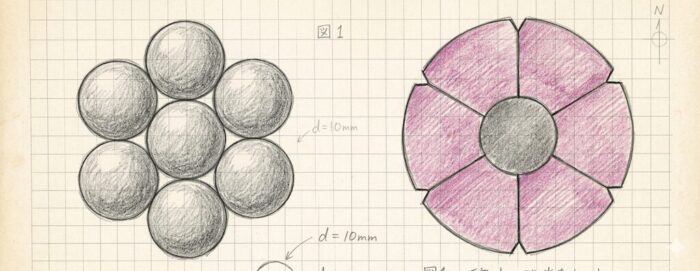

①導体
→電流の通電を担い、許容電流面から適正サイズとする
②絶縁体（架橋ポリエチレン）
→導体と金属層間を絶縁する

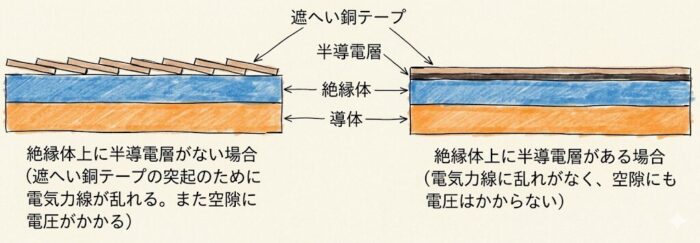

③半導電層

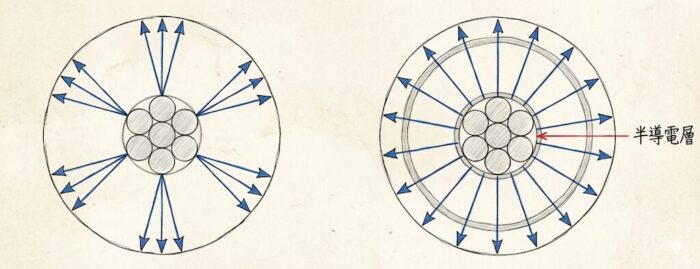

→導体表面の電位傾度を小さくし、コロナ放電対策としての効果もある
④金属遮蔽層
→耐電圧性向上や感電を防止する
⑤外層(シース)
→絶縁体の保護、水分などからの隔離をする。
CVケーブルとCVTケーブルの違い
CVTケーブルとは
CVケーブルを３条より合わせた「トリプレックス形」CVケーブル
絶縁体に架橋ポリエチレンを使用している。
あわせて読みたい
架橋ポリエチレンとは（用語説明）
絶縁耐力が高く、誘電正接（誘電体内での電気エネルギーの損失度合い）および誘電率が低い耐熱性にも優れた絶縁体のこと 多くのCVTケーブルに使用されている。 ㈱タキゲ…
CVケーブルに比べて放熱性能が優れているため、許容電流が10％ほど大きくなる。
軽量で曲げやすいため作業性が良く、端末処理も容易。
点検方法
