ケーブル標識シートは、地中に埋設されたケーブル（電線管路）の位置を地表に知らせ
掘削作業などによる損傷事故を未然に防ぐことを目的としたシートのこと。
特に地中ケーブルへの誤掘削による損傷は
作業員の感電や広範囲な波及事故につながるため、このシートの設置は重要な安全対策の一つとされている。
ケーブル標識シートの主な役割と特徴
位置表示と警告
シートには「高圧ケーブル」や「重要通信ケーブル」といった
埋設物の種類を示す文字が印字されており
掘削中にシートが出てきた時点で作業者に警告を発する。
素材
丈夫なプラスチックフィルム（ポリエチレンなど）で作られている。

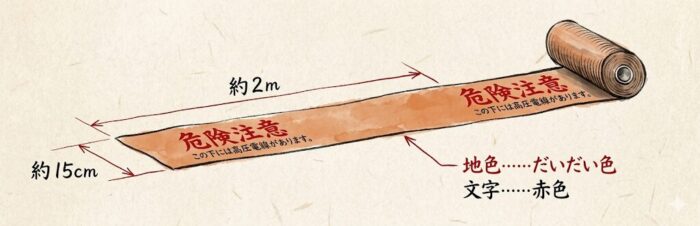

色分け
埋設物の種類によってシートの地色や文字色が分けられていることが一般的。
（例：電力用は赤地、通信用は黄地など）
規格
国土交通省の仕様など、公共工事で使われるための規格が定められている。
設置方法（埋設深さ）
ケーブル標識シートを敷設する深さは
埋設されている管路の深さに応じて決定される。
基本的な考え方
埋設管路の頂点と地表面（または舗装の最下面）のほぼ中間の深さに敷設するのが一般的。
電圧をおおむね2mの間隔で表示した耐久性のあるケーブル標識シートを
ケーブルの直上の地中に連続して埋設すること。
ケーブル埋設位置が容易に判明するように、ケーブル直上の地表面に
耐久性のある標識(標柱又は標石)を必要な地点に設置すること。
具体的例
管路の埋設深さが1.2mの場合、地表面から約0.6mの位置（半分の深さ）に埋設される。
埋設管の上部から30cm〜60cm程度の位置に敷設されることも多い。
掘削作業において、ケーブル自体を傷つける前にシートを発見させるのが目的なため
シートはケーブルのすぐ上ではなく、ケーブルと地表の間にある程度の距離を設けて敷設される。
ケーブル標識シートの省略について
地中引込線の長さが15m以下のものにあっては、表示を省略することが可能。
【電気設備の技術基準の解釈 第125条 第1項】
地中電線路を管路式又は直接埋設式により施設する場合は、次により、ケーブルの埋設箇所を表示すること。ただし、次の各号のいずれかに該当する場合は、これを省略することができる。
一 地中引込線の長さが15m以下のもの
二 （以下、建物内や車両の通行がない場所などの規定が続く）
