テンションヒューズ、タイムラグヒューズ、および限流形ヒューズは
いずれも電気回路を過電流から保護するためのヒューズだが
溶断特性と機能に大きな違いがある。
これらのヒューズは、主に高圧受電設備における高圧カットアウト（PC）などに
使用されるヒューズの種類として分類される。
パワーヒューズは、ヒューズ本体とヒューズ筒が一体となっているので
そのままカットアウトに取り付けられる。
テンションヒューズ、タイムラグヒューズは
ヒューズのヒューズ筒に取り付けてからカットアウトに装着する。
限流ヒューズと非限流ヒューズの違いについて

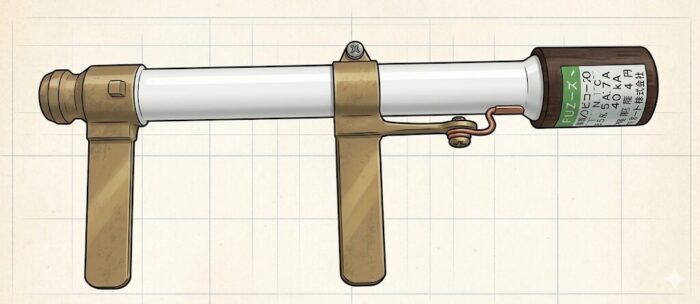

左図：パワーヒューズ（限流ヒューズ） 右図：タイムラグヒューズ（非限流ヒューズ）
高圧カットアウトは遮断能力の違いによって、非限流形と限流形に分類される。
テンションヒューズ、タイムラグヒューズなどの通常のヒューズ
→非限流形ヒューズ。
※遮断能力が低いので、短絡電流は遮断できまない。
パワーヒューズは限流形ヒューズ。
限流形ヒューズは、溶断時にアーク抵抗（電圧）を高めることによって、短絡電流を小さく抑制して遮断を行う。
よって、回路や回路に接続されている機器が受ける機械的・熱的損傷を著しく軽減することができる。

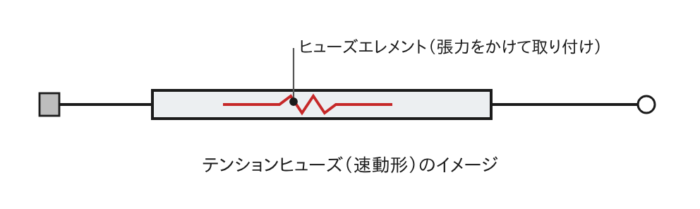

テンションヒューズ（速動形ヒューズ）
過負荷と変圧器低圧側の短絡保護に使用する。
特徴と詳細
別名：速動形ヒューズ
溶断特性：速い。過電流が流れると短時間で溶断する。
主な用途：変圧器の二次側短絡保護
構造と原理：ヒューズエレメント自体の材質、線形、長さによって溶断特性を持たせている。
過電流による熱でエレメントがすぐに溶断する。
耐突入電流：過電流耐量（突入電流への耐性）は小さい。

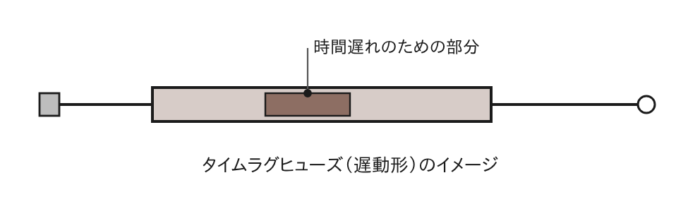

タイムラグヒューズ（遅動形ヒューズ）
テンションヒューズより動作時限を遅くした遅動形ヒューズのこと。
過負荷と変圧器低圧側の短絡保護に使用する。
特徴と詳細
別名：遅動形ヒューズ、スローブローヒューズ
溶断特性：遅い。過電流が流れても瞬間的には溶断しない（タイムラグがある）。
主な用途：変圧器の二次側短絡保護に加え、過負荷保護、電動機の保護
構造と原理：エレメントの一部に低溶解合金が接合されているなど
蓄熱による時間的な遅延（タイムラグ）が生じる構造。
モーター起動時や変圧器投入時の大きな突入電流（励磁突入電流など）で誤って溶断しないように設計されている。
耐突入電流：突入電流への耐性が強い（大きい）。

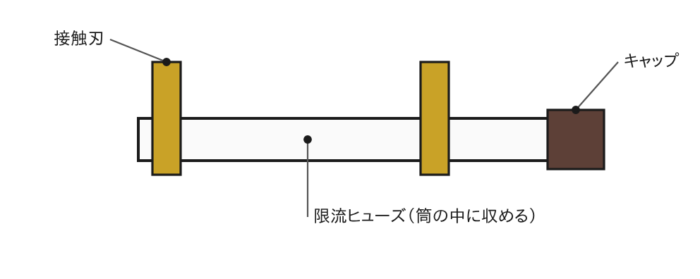

限流形ヒューズ（電力ヒューズ/パワーヒューズ）
高圧機器の短絡保護用に使用する。
特徴と詳細
主な機能：短絡電流の抑制（限流作用）と遮断
遮断特性：非常に速い。短絡事故発生時、短絡電流が最大値に達する前（半サイクル程度）に回路を遮断する。
主な用途：高圧受電設備における短絡保護（負荷開閉器LBSなどに使用）、コンデンサ保護、遮断器の後備保護
限流作用：溶断時にアーク抵抗を発生させ、短絡電流の立ち上がりを抑制（限流）し、通過電流を小さく抑えることで、回路や機器の損傷を最小限に抑えることができる。
遮断容量：非常に大きく、大電流の遮断に優れている。
テンション・タイムラグ・限流形ヒューズ比較表
