COSスイッチについての基礎知識まとめ

COSについての概略

COS（切替開閉器：Change Over Switch）は、電源の供給元を切り替えるための電気機器。
一般的には、常用電源（電力会社からの受電）と予備電源（自家発電機など）を切り替える際や
特定の負荷に対して供給ラインを変更する際に使用される。

COSの主な役割と種類

COSの最大の役割は、「電源の混触（逆充電）を防ぎながら系統を切り替える」こと。

主な種類

手動切替開閉器（Manual COS）
レバーを直接操作して切り替えるタイプ。構造が単純で信頼性が高い。

自動切替開閉器（Automatic COS / ATS）
停電を検知して自動で発電機側に切り替えるタイプ。
病院やデータセンターなどの重要施設で多用される。

COSの構造と動作の仕組み

COSには、回路の安全を確保するために
「中間オフ（中立位置）」が設けられているのが一般的。

• 1回路（常用）
  通常はこの状態で受電。

• 切（オフ）
  どの系統とも接続されていない状態。
  アークを遮断し、安全に切り替えるためのインターロックの役割を果たす。

• 2回路（予備）
  発電機などの別系統から供給する。

保守点検における重要ポイント

電気点検の際には
以下の点に注意が必要。

接触抵抗の測定

接点部が劣化すると
電圧降下や異常発熱の原因になる。

アーク消弧装置の確認

切り替え時に発生するアーク（火花）を抑える機能が正常か確認する。

インターロックの確認

常用と予備が同時に投入されないよう
物理的・電気的な制限が機能しているかが重要となる。

混同しやすい「AS」や「VS」との違い

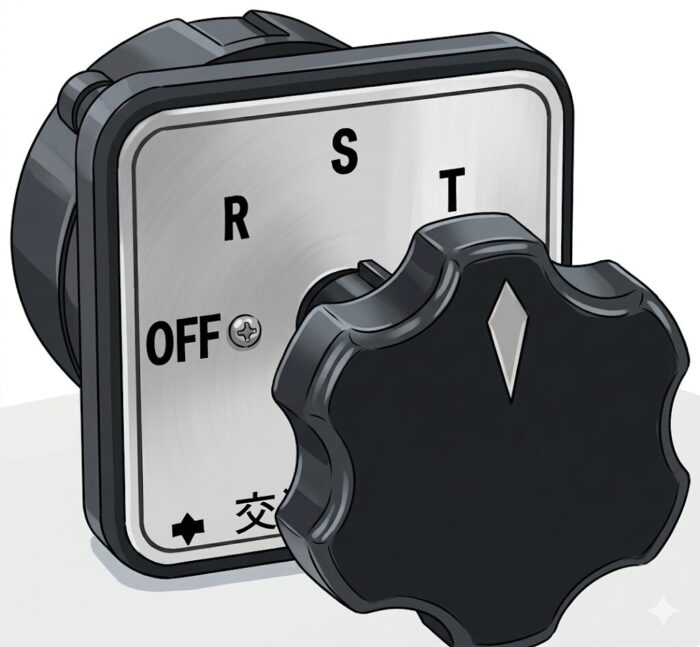

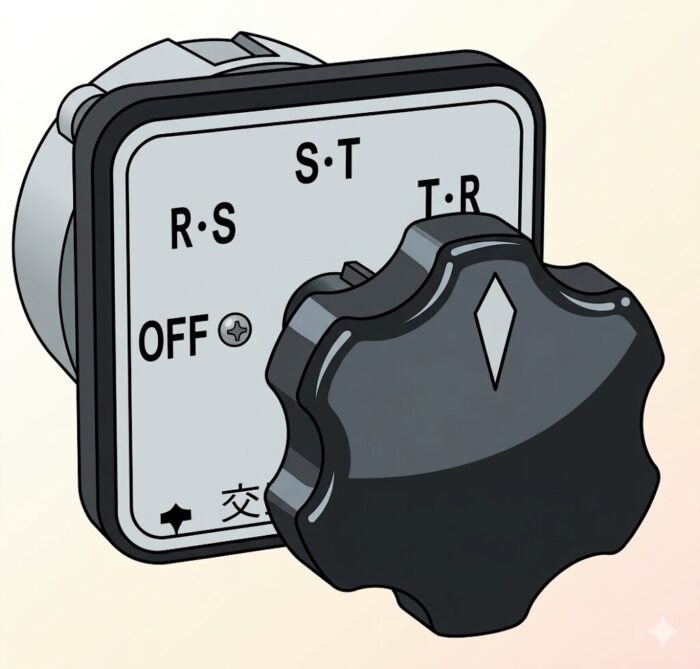

左図：AS　右図：VS

現場ではスイッチ類が並んでいるため
以下の用語と混同しないよう注意が必要。

COSスイッチ運用の注意点[逆充電の防止]

COSの操作で最も気をつけなければならないのが、「逆充電」となる。

もし受電設備が停電している際に、COSを介さず直接発電機を繋いでしまうと
トランス（変圧器）を介して高圧側に電気が流れてしまい
復旧作業中の作業員に感電事故を引き起こす恐れがある。
