屋外キュービクルの基礎についての備忘録

基礎の上に設置された屋外キュービクルのイラスト

屋外に設置されるキュービクルの基礎は
重量のある受変電設備を数十年にわたって支え
地震や台風、湿気から守るための極めて重要な土台となる部分。

建築物としての安定性だけでなく
電気設備特有の「配線のしやすさ」や「メンテナンス性」も考慮する必要がある。

目次

屋外キュービクルの基礎の概略

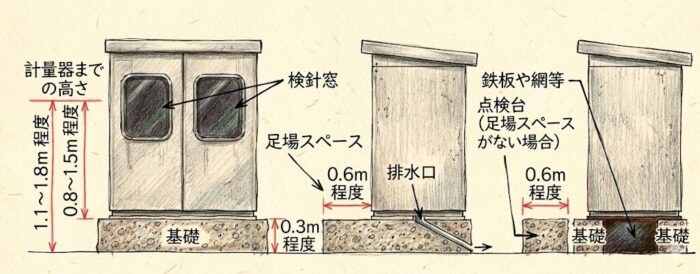

キュービクルの設置場所(計量器の高さ・足場スペース・排水口など)の図

キュービクルの設置に十分な強度を有するものとしている。
キュービクルのチャンネルベースに設けた通気孔から強風で
雨水が基礎ンクリートの上に浸入することがある。
このとき、コーキングなどの防水処理があると排水できないため
基礎上に水が大量に溜まることになる。
これが蒸発すると結露の原因となるので
基礎上に水が溜まらないような勾配や排水口を設置する。

基礎は、キュービクルの検針窓の位置を考慮し、検針が容易な高さとする。
キュービクル前面には基礎に足場スペースを設ける。
もし、設けられていない場合は、代替できる点検用の台などを設ける必要がある。

ゲタ基礎について

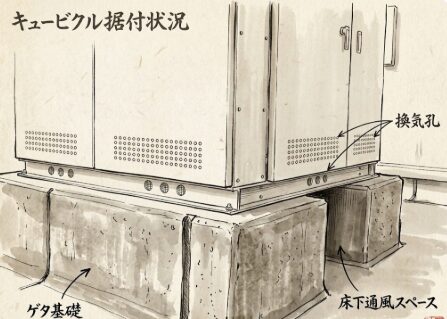

キュービクルの据付状況(ゲタ基礎・換気孔・床下通風スペース)の図

ビルの屋上に設置されるキュービクルは建物の防水処理のため
「ゲタ基礎」と呼ばれる上に設置することがある。
ゲタ基礎はキュービクルの下部にトンネル状の空洞ができ
ここから雨水や湿気が風により吹き上がり、床面の換気孔から内部に入りやすくなる。
ゲタ基礎の両端には遮へい板を取り付け、風雨の浸入を防ぐようにする。

また、屋上の場合、風が直接キュービクルに当たるため
通気孔や換気口から雨が浸入しやすいため、水切り板等が必要となる。

主要な基礎の構造

一般的に以下の2つのタイプが主流。

種類特徴主な用途
独立基礎(布基礎状)前後のベース部分のみをコンクリートで固める。中央が中空になりやすい。小~中規模のキュービクル。コストを抑えたい場合。
ベタ基礎(一体基礎)底面全体をコンクリートで覆う。強固で不同沈下に強い。大規模・重量級のキュービクル。地盤が軟弱な場所。

チャンネルベース(基礎チャンネル)

コンクリート基礎の上に、キュービクル本体を固定するための溝形鋼(チャンネル鋼)を設置する。

キュービクル底面のフレームとボルト締めすることで、地震時の横滑りや転倒を防止。
サビに強い「溶融亜鉛メッキ(ドブメッキ)」仕上げが一般的。

基礎の高さと「離隔」の重要性

屋外基礎において
高さの設定は運用面に直結する。

  • 浸水対策
    近年の豪雨被害を考慮し、ハザードマップの浸水想定高さよりも高く設定することが推奨される
    (一般的にはGLから200mm〜500mm程度嵩上げする)。
  • 湿気対策
    地面から直接湿気が上がると、内部機器の絶縁劣化やサビの原因になる。
    基礎を高くし、底面に風通しを確保することが寿命を延ばすことができる。
  • 作業スペース
    メンテナンス時に扉を全開にでき、作業員が安全に動けるよう
    基礎の周囲には法定の「保有距離」を確保する必要がある。

配線ピットとケーブル処理

キュービクル基礎には、高圧ケーブル(一次側)と低圧ケーブル(二次側)を通すための仕掛けが必要となる。

  1. 配線用開口(ピット)
    基礎の中央部分を空洞にしたり、配管用のスリーブを打ち込んだりする。
  2. 止水処理
    ケーブル導入部から雨水や小動物(ネズミ・ヘビ)が侵入しないよう
    コンパウンドや専用の止水材で確実に埋める必要がある。
  3. 曲げ半径の確保
    太い高圧ケーブルは急に曲げられないため、基礎の深さ(ピットの深さ)が足りないと
    ケーブルに無理な負荷がかかり事故の原因になる。

施工時の注意ポイント

水平精度

基礎が傾いていると、キュービクルの扉の建付けが悪くなり
防水パッキンが密着せずに雨漏りが発生することがある。

アンカーボルト

後施工アンカー(ボルトを後から打ち込む)よりも
コンクリート打設時に埋め込む「箱抜き」や「セットアンカー」の方が強度は高い。

防草処理

基礎の周囲に草が生い茂ると、小動物の隠れ家になったり
湿気がこもったりするため
周囲をコンクリート打ちにするか防草シート+砂利敷きにするのが理想的となる。
