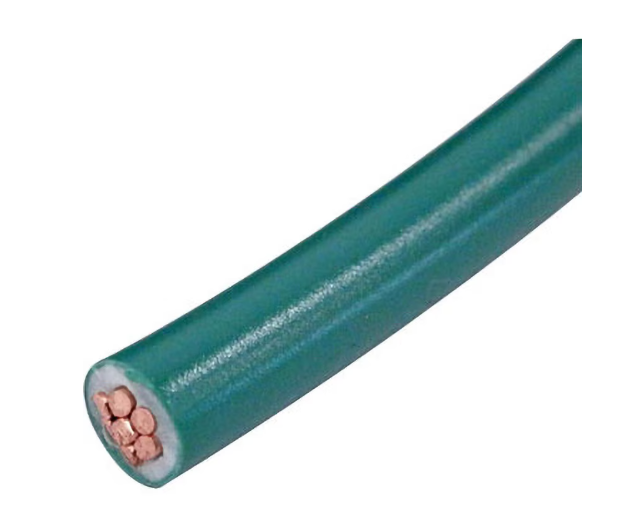

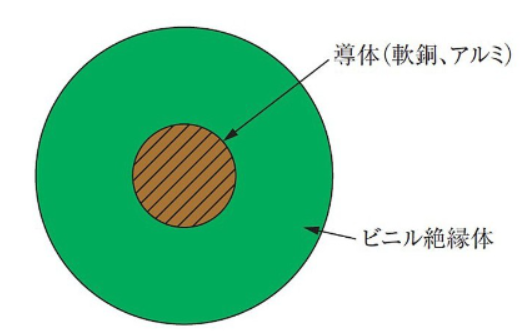

絶縁電線は、電気を通す導体（主に銅やアルミニウム）の周りを
電気を通さない絶縁体（主にビニルやゴムなど）で覆った電線のこと。
これにより、電流が意図しない場所に流れ出すこと（漏電）や、人に触れて感電することを防ぐ。
目次
絶縁電線の主な役割
- 感電防止: 電気が人体に流れるのを防ぎ、安全を確保する。
- 漏電防止: 電流が電線以外の場所に流れ出すのを防ぎ、電気の損失や火災のリスクを低減する。
- 短絡防止: 複数の電線が接触し、過大な電流が流れること（短絡）を防ぐ。
- 機械的保護: 絶縁体が導体を外部の衝撃や摩擦から保護する役割も担う。

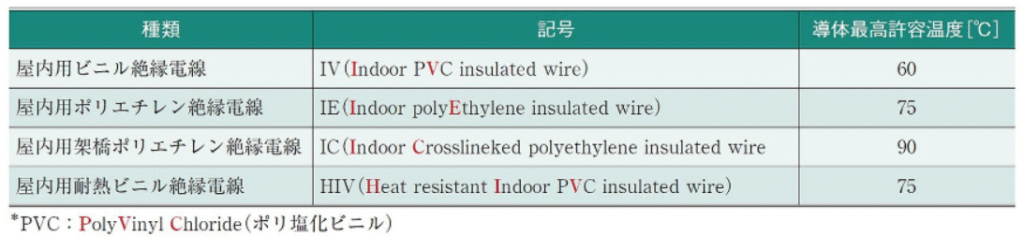

絶縁電線の種類と用途
- IV電線（600Vビニル絶縁電線）: 一般的な屋内配線に広く用いられる絶縁電線。
色は黒、白、赤、緑、黄、青などがある。 - HIV電線（600V二種ビニル絶縁電線）: IV電線よりも耐熱性に優れており、許容電流も大きくなっている。
- KIV電線（電気機器用ビニル絶縁電線）: 柔軟性があり、電気機器の内部配線や制御盤内の配線などに用いられる。
- OW電線（屋外用ビニル絶縁電線）: 耐候性に優れた絶縁体を使用しており
屋外での配線（引き込み線など）に用いられる。 - DV電線（引込用ビニル絶縁電線）: 架空の引き込み線に使用される絶縁電線で、2心または3心のものがある。
- EM-IE（耐燃性ポリエチレン絶縁電線）: エコ電線の一種で、燃焼時に有害物質が出にくい
ポリエチレンを絶縁体に使用している。
絶縁電線とケーブルの違い
絶縁電線は導体を絶縁体で覆ったものであるが、ケーブルは複数の絶縁電線を束ねて
さらに外側をシース（被覆）で覆ったもの。
ケーブルは、機械的な強度を高めたり、複数の配線をまとめて行ったりする際に用いられる。
選定のポイント
- 使用電圧: 電線の使用電圧に合った絶縁耐力を持つものを選ぶ。
- 使用場所: 屋内か屋外か、高温になる場所かなど、使用環境に合った耐熱性や耐候性を持つものを選ぶ。
- 許容電流: 流れる電流に対して十分な許容電流を持つ太さの電線を選ぶ。
- 用途: 配線する場所や機器に合わせて、適切な種類と柔軟性を持つものを選ぶ。
