起電力についての概略
「起電力（きでんりょく、Electromotive Force / EMF）」は
電気回路において「電流を流そうとする源となる力」のこと。
物理学におけるエネルギーの単位はジュール（J）だが、起電力の単位はボルト（V）です。
物理的な定義は「単位電荷あたりに供給される仕事（エネルギー）」（1V = 1J/C）であり
力学的な力ではなく「単位電荷あたりのエネルギー（電位差・電圧）」を表す。
起電力とは、電池や発電機などが
電荷にエネルギーを与えて電位の低い所から高い所へ汲み上げる能力を指す。

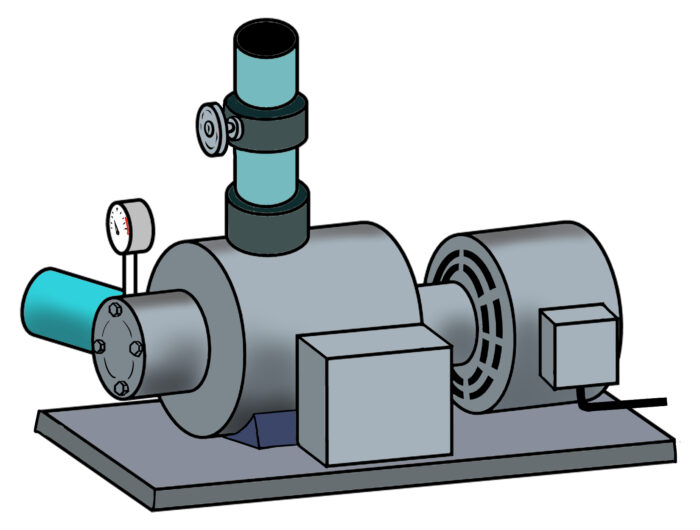

起電力をポンプにたとえた場合
- 水流（電流）
水が流れること。 - 水位差（電圧）
水の高さの差。 - ポンプ（起電力）
下にある水をエネルギーを使って上に汲み上げる装置。
回路の中で電位が下がってしまった電荷を
再び高い電位に押し戻して「回路を循環させるための源」が起電力となる。
※単位は電圧と同じ V（ボルト）
起電力が発生する主な仕組み
起電力はさまざまなエネルギーを電気エネルギーに変換することで生まれる。
- 化学電池（乾電池・蓄電池）
化学反応のエネルギーを利用。 - 電磁誘導（発電機）
磁界の変化を利用。
コイルの中で磁石を動かすと発生する。 - 光起電力効果（太陽電池）
光エネルギーを利用。 - 熱電効果（熱電対）
温度差を利用。
「起電力」と「電圧（端子電圧）」の違い
電池のラベルに「1.5V」と書いてあっても
実際に回路をつないで測ると1.5Vより低くなることがある。
これは内部抵抗があるため。
内部抵抗の考え方
電池の内部にも、わずかに電流を妨げる抵抗（内部抵抗 r）が存在する。
電流 Iが流れると、電池の中で電圧降下（Ir）が発生する。
- 起電力 (E)
電池そのものが持つ本来の能力。 - 端子電圧 (V)
実際に電池の外側で測れる電圧。
関係式は以下のようになる。
V = E – Ir
※放電時の場合
蓄電池などを外部電源から「充電」する場合は、電流が逆向きに流れ込むため以下の関係になる。
V = E + Ir
このように、充電時は内部抵抗による電圧降下が加算されるため
端子電圧の方が起電力より高くなります。
起電力のまとめ
| 項目 | 内容 |
| 定義 | 電流を流し続けるために、電荷を低い電位から高い電位へ汲み上げる能力。 |
| 単位 | V（ボルト） |
| 役割 | 回路にエネルギーを供給する「源」。 |
| 注意点 | 内部抵抗があるため、「起電力」と「実際に測れる電圧」は必ずしも一致しない。 |
