ちょう架用線についての基礎知識まとめ

高圧引込線（6.6kVなどの高圧電力を受電設備へ引き込む線）において
ケーブルハンガーは電線をメッセンジャーワイヤ（吊り線）に固定し
保持するための非常に重要な役割を担っている。

ケーブルハンガーの役割

高圧ケーブルは自重が重く、そのままでは断線や垂れ下がりのリスクがあるため
あらかじめ張っておいたメッセンジャーワイヤに
ケーブルハンガーを使ってケーブルを吊り下げる。

役割

• 荷重の分散: ケーブル自体の重さをメッセンジャーワイヤに預ける。
• 伸縮への対応: 気温変化によるケーブルの伸縮を逃がし、ストレスを軽減する。
• 安全確保: 強風や振動によるケーブルの揺れを抑え、外傷を防ぐ。

主な種類と材質

種類	特徴	主な材質

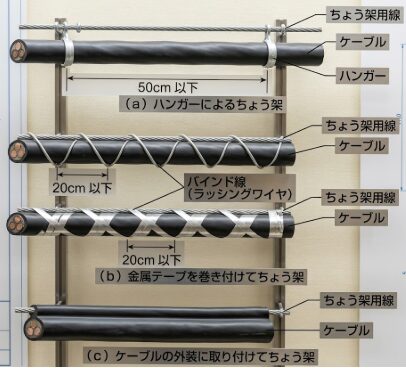

スパイラルハンガー	螺旋状のハンガー。連続的に保持できるため安定性が高い。	被覆鋼線、SUS、樹脂製
金物式ハンガー	一定間隔で個別に固定するタイプ。太いケーブルに向く。	溶融亜鉛メッキ鋼板、ステンレス
樹脂製ハンガー	軽量で作業性が良く、絶縁性にも優れる。	ナイロン、ポリプロピレン

施工時の重要ポイント

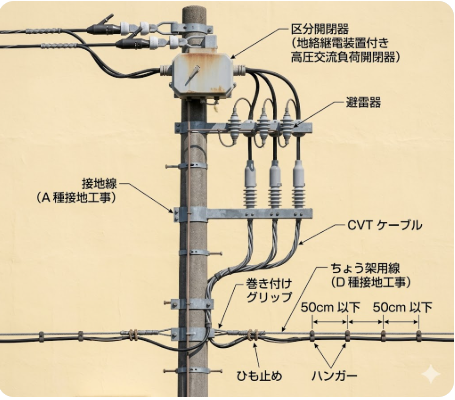

●ちょう架用線は、引張強さが 5.93kN 以上のもの又は
　断面積 22m㎡の亜鉛メッキ鉄より線を使用すること。

●ちょう架用線に使用する金属体には、D種接地工事を施すこと。

●ちょう架用線は、積雪など特殊条件を考慮し、想定荷重に耐えること。
　なお、その安全率は 2.5 以上とする。

●ケーブルちょう架の終端接続は、耐久性のあるひもによって巻き止めること。

●径間途中では、ケーブルの接続を行わないこと。

●ケーブルを屈曲させる場合は、曲げ半径を単心のケーブルでは外径の 10 倍
　3 心のケーブルでは 8 倍以上とすること。

●ケーブルは、ちょう架用線の引留箇所で、熱収縮と機械的振動ひずみに備えて
　ケーブルにゆとり（オフセット）を設けること。

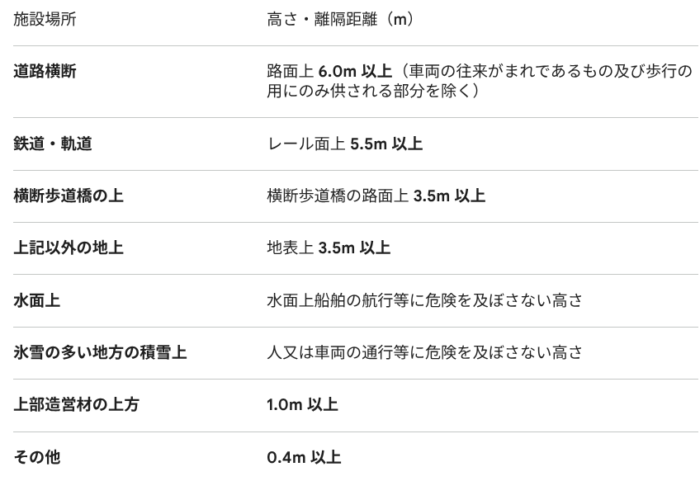

●架空引込線の高さ及び離隔距離は、下記表によること。

上表 高圧ケーブルの高さ及び離隔距離

最近のトレンド：樹脂化と省力化

以前は金属製が主流でだったが
最近では耐候性ナイロンなどの高機能樹脂製ハンガーが多く使われている。

特徴

• 錆びない: 塩害地域でも長持ちする。
• ワンタッチ施工: ボルト締めが不要なクリップタイプが増えており、高所作業の時間を短縮できる。
• ケーブルに優しい: 金属に比べてエッジが柔らかいため、被覆を傷つけにくい。

参考資料

高圧受電設備規程（JEAC 8011）より一部引用
