キュービクル式高圧受電設備についての基礎知識まとめ

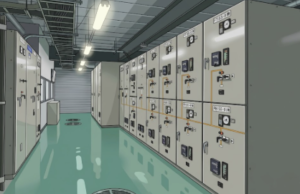

キュービクル式高圧受電設備とは
仕切った小部屋を意味する「キュービクル（cubicle）」と呼ばれる金属製の箱（部屋）に
高圧受電設備に必要な機器一式を収納したもの。
多くの工場やビルなどで広く使用されている。

日本工業規格 JIS C 4620 の定義

高圧受電設備としてのキュービクルを
「高圧の受電設備として使用する機器一式を金属箱内に収めたもの」と定義している。

JIS C 4620 で規定するのは
公称電圧 6.6kV、系統短絡電流 12.5kA 以下、受電設備容量 4000kVA 以下のキュービクルとなる。
※これらの電圧・電流・容量以上のものでも
金属製の箱に収納されている受変電設備は一般にキュービクルと呼ばれている。

キュービクル式高圧受電設備の特徴

●充電部がすべて接地された金属製の箱に収納されているため、感電事故や機器の故障による火災事故等が少ないので、安全性が高い。

●据付面積が少ない。

●機器の構成を簡素化したものが多く、保守点検が比較的容易である。

●メーカーの工場で組み立てられて現地に搬入されるため、信頼性が高く、工期が短い。

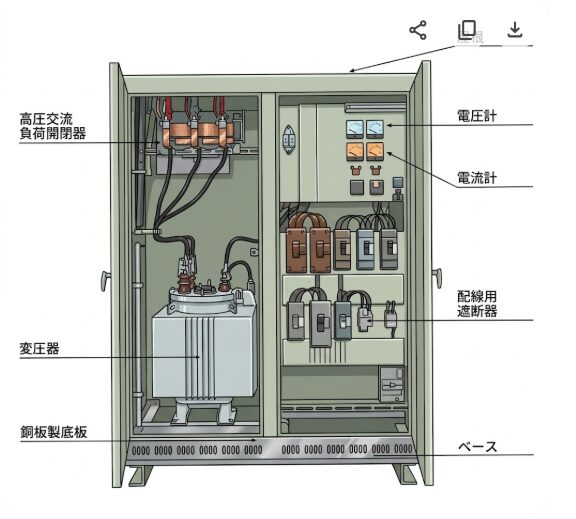

キュービクル式高圧受電設備の主な構成機器

キュービクルの中には、受電から変圧、保護までを行うための様々な機器が凝縮されている。

• 断路器（DS） / 高圧交流負荷開閉器（LBS）: 回路の切断や、負荷電流の開閉を行う。
• 変圧器（トランス）: 6,600Vを100V（電灯用）や200V（動力用）に下げる。
• 遮断器（CB）: 異常（短絡や過電流）が発生した際に、回路を高速で切り離して事故を防ぐ。
• 保護継電器（リレー）: 漏電や過電流を検知し、遮断器に指令を送る「脳」の役割を果たす。

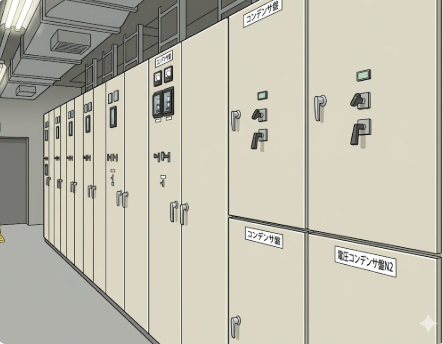

• 進相コンデンサ: 電力の効率（力率）を改善し、電気料金の削減や設備負担の軽減を図る。

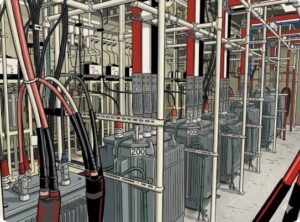

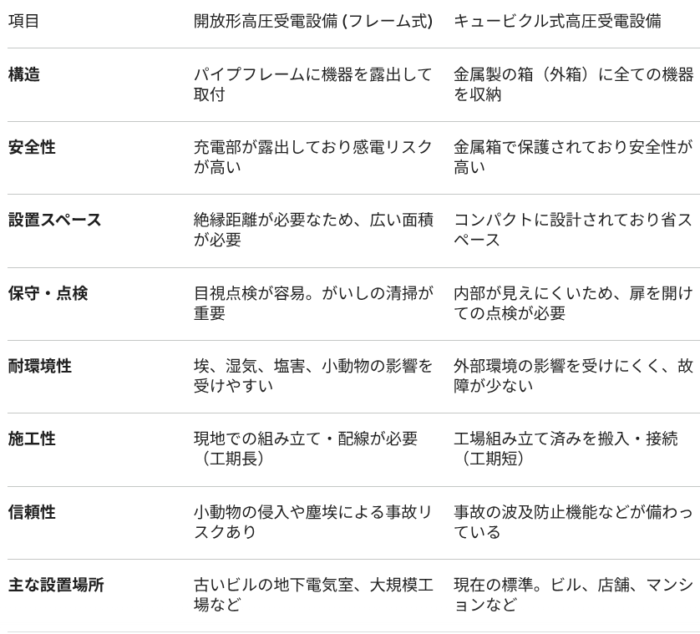

開放形高圧受電設備とキュービクル式高圧受電設備の比較表
