充電電流とは
あわせて読みたい
負荷電流、励磁電流、充電電流の違いのまとめ
電流について（定義） 電流＝1秒間にどれだけの電子が通過するか １A＝１C/s(1秒間に1C（クーロン）の電荷を流す電流) 負荷電流について 電気回路において負荷に供給し…
充電電流Icと充電容量Pcの計算方法

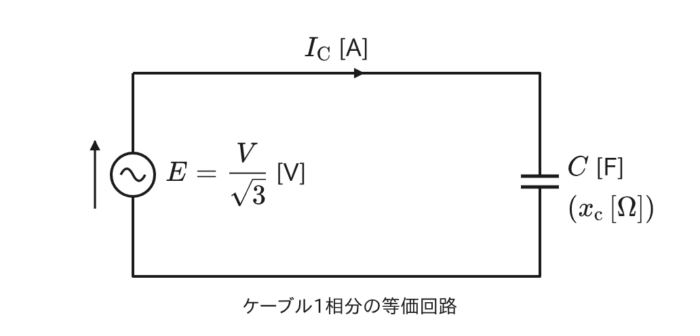

充電電流は交流電圧特有等価回路（下図参照）
ケーブル１相分等価回路
充電電流は電圧を加えるだけで負荷電流の大小に関係なく流れる。

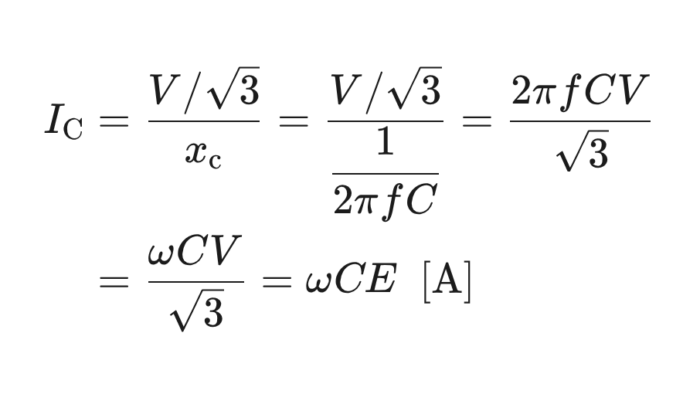

充電電流Icの計算方法
Ic:充電電流
Xc:コンデンサリアクタンス

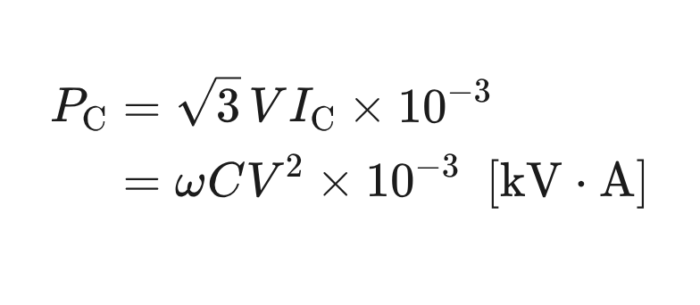

充電容量Pcの計算方法
進み無効電力として示されるが単位は[kvar]ではなく[kVA]となる。
充電電流Icと充電容量Pcの関係性
充電容量Pcに充電電流Icを代入することで下の式が示される。
式より充電電流Pcは電圧の2乗と静電容量に比例することがわかる。
＝電圧が高いほど、静電容量が大きい（距離が長い、電線太さが太い）ほど、
容量が大きくなる。
