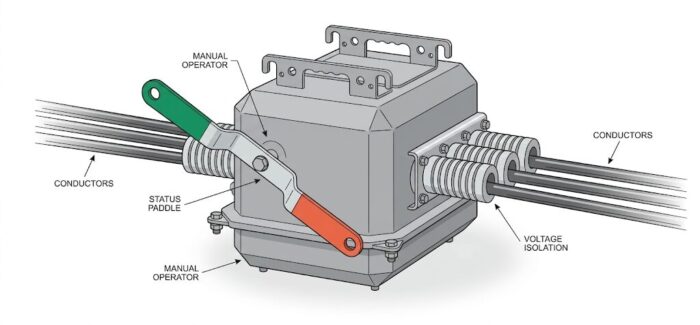

PASは「Pole Air Switch」の略で
主に高圧で電気を受電する設備（自家用電気工作物）の引込点（責任分界点）に設置される
非常に重要な開閉器（スイッチ）のこと。
※日本語では「柱上気中負荷開閉器」と呼ばれる。
PASや最大の役割は、波及事故の防止と、設備の停電作業時の電源切り離し。
PASの役割（SOG動作機能）
PASの最も重要な機能は
需要家（電気を使用する側）の敷地内で短絡や地絡といった電気事故が発生した場合に
事故を電力会社の配電線に波及（拡大）させるのを防ぐこと。
この保護機能は、PASに内蔵または付加されているSOG動作機能（地絡・過電流保護機能）によって実現される。
地絡事故（G動作）の防止
機能
構内で地絡事故（漏電）が発生し
設定値以上の地絡電流が流れた場合
PASはこれを検知し、瞬時に開閉器を自動で開放（オフ）する。
効果
事故電流が外部に流れ出るのを防ぎ
地域一帯の広範囲な停電（波及事故）を未然に防止する。
短絡・過電流事故（SO動作）の防止
機能
構内で短絡事故や大過電流が発生した場合
PASは電流を検知し、開閉器が動作しないようにロックする。
その後、電力会社側の遮断器が一度動作して系統の電流を遮断し
無電圧になったことを検知してからPASが自動で開放（オフ）する。
効果
PAS自身は大きな短絡電流を遮断できないが
この手順により電力系統の信頼性を保ちつつ、事故点を切り離す。
開閉機能
役割
定期点検や事故復旧などで、需要家の高圧設備（キュービクルなど）を停電させる際
手動でPASを開放（オフ）し、電力会社からの電気を安全に切り離すころが可能。
→出迎え方式の場合のような送配電業者への開閉依頼や費用が発生しない。
引き込み開閉器の設置場所と種類
設置場所
電力会社の配電線から需要家に電力を引き込む責任分界点の直近
多くの場合、構内に建てられた引込柱（1号柱）の上部に設置される。
種類
- PAS (Pole Air Switch)
「柱上気中負荷開閉器」のことで、架空引込方式（電柱と電線で引き込む方式）の際に使用される。 - UGS (Underground Gas Switch) やUAS (Underground Air Switch)
地中引込方式（地中のケーブルで引き込む方式）の際に
地上または地中に設置される開閉器で、PASとほぼ同じ役割を持つ。
PASの塩害保護
塩害とは、塩分を含む風や雨、汚れなどによって電気機器に腐食やサビが発生する被害のこと。
塩害が進行すると開閉器の表面に、穴が開いて内部に塩分を含む外気や水分などが入り込み、絶縁が低下する。
海岸部に近い場所に開閉器を設置する場合、海から到達する塩分による影響を受けるため
盤の表面塗装を塩害対応品にしたり、材質をステンレスなどにして、サビに備える必要がある。
一般的、下表のように海岸からの距離により
「重塩じん地区」、「中塩じん地区」、「軽塩じん地区」、「一般地区」と区別して、塩害対策を施すことになる。
| 汚損地区 | 種類 | 外面等価塩分 (mg/cm2) | がい管等価塩分 (mg/cm2) | 海岸距離 (台風) | 海岸距離 (季節風) |
| 一般 | 一般用 | 0.03 | 0.03 | － | － |
| 軽塩じん | 耐軽用 | 0.06 | 0.03 | 10～50km | 3～10km |
| 中塩じん | 耐中用 | 0.12 | 0.06 | 3～10km | 1～3km |
| 重塩じん | 耐重用 | 0.35 | 0.12 | 0～3km | 0～1km |
地域によって塩分の届く距離に差があり、実際に飛来する塩分の量は
海岸線の形状や風向、海抜などに影響を受けるため
一概に何mから耐重塩じんとするか、耐中塩じんとするかを判断することは困難となる。
近くに河川などがある場合には、海岸から相当離れていても塩害が発生する場合がある。
そのため周辺地域の状況を十分に確認することが重要。
既存の周辺設備のサビの出方なども考慮し
塩害仕様を決定することが推奨される。
通常、屋外用PASの耐塩仕様は耐重塩じん用だが
設置場所により、次のような使い分けも必要となる。
塩害がひどくない場所
→ 鋼板製塗装品
※ケースの塗装に衝撃等による傷を付けたりしない限り十分使用に耐えるため
海岸に近い場所で塩害のひどい場所
→ ステンレス製ケース形
温泉地帯などの腐食性ガスのある場所
→ ステンレス製ケース形
