地上屋外キュービクル（高圧受電設備）の設置において遵守すべき3つの主要なルール
「電気設備の技術基準の解釈」
「火災予防条例」
「高圧受電設備規程」
について、それぞれの立ち位置と具体的な規定内容を横断的にまとめた。
概略と結論
キュービクルの概略
キュービクル（キュービクル式高圧受電設備）は
電力会社から送られてくる高圧の電気を受電し
施設内で使える低い電圧（100Vや200V）に変換するための設備のこと。
変圧器や保護装置などの機器一式が金属製の箱に収められており
感電や火災を防ぐ安全でコンパクトな構造になっている。
主に、一般家庭よりも多くの電気を消費する工場、商業施設、オフィスビル、学校などで設置されてる。
結論
地上屋外に設置する一般的なキュービクル（金属製の箱に収められ、扉が施錠できるもの）に対しては、周囲をフェンスや柵で囲む法的な義務はない。
キュービクルそのものが「人を守る安全な防護壁」として法律上認められているため。
人通りが多いところなど不特定多数の人が接触する箇所にキュービクルを設置する場合は
安全の観点からフェンスや柵の設置が推奨される。
関連法令・規程の要点まとめ
| 規定名称 | 柵・フェンスの設置義務 | 根拠となる理由・条件 |
| 電気設備の技術基準の解釈 | 不要（除外） | 機器が接地された金属箱に収められ、扉が施錠されていれば防護措置を満たすため。 |
| 火災予防条例 | 不要（除外） | 扉の施錠をもって「係員以外の出入防止」とみなされるため。 ※建物の離隔距離は遵守が必要。 |
| 高圧受電設備規程 | 規定なし（任意） | 地上設置における義務はない。 ただし、任意の理由で設置する場合は点検用の「保有距離」の確保が必要。 |
電気設備の技術基準の解釈（感電防止のルール）
高圧機器に対する感電防止措置を
定めた経済産業省のルール。
根拠条文
第29条（高圧又は特別高圧の機械器具の施設）
内容
高圧設備を屋外に設置する場合、原則として「さく、へい等を設けること」とされているが
以下の条件を満たす場合は柵の設置が免除（除外）される。
- 機械器具を金属製の箱（キュービクル）に収めること
- 充電部分（電気の通っている部分）が露出していないこと
- 扉に鍵（施錠装置）がかけられていること
- 箱（外箱）が適切に接地（アース）されていること
火災予防条例（火災防止のルール）
火災の発生や延焼を防ぐための各市町村の消防ルール。
根拠条文
各自治体の火災予防条例（第11条など）
内容
変電設備の周囲には「係員以外の者をみだりに出入させないこと」という規定があるが
キュービクルの扉に施錠をすることでこの要件を満たしていると解釈される。
そのため、外周フェンスを別途設ける義務はない。
フェンスは不要ですが、万が一の延焼を防ぐため
キュービクル本体と「周囲の建物」等の間には
条例で定められた離隔距離（原則3m、認定キュービクルの場合は1mなど）を確保する必要がある。
高圧受電設備規程（点検・保守のルール）
日本電気協会が定める、実務上の設計・施工のガイドライン。
根拠条文
第1130-4節（屋外に設置するキュービクルの施設）
内容
地上設置の場合、柵やフェンスの設置義務は定められていない。
※屋上設置時の転落防止柵の規定はあるが、地上には適用されない
フェンスを設置する場合のルール
法的義務はなくても、任意の理由でフェンスを立てる場合は
キュービクルの扉の開閉や日常点検を行うための
「保有距離（作業スペース）」をフェンスの内側に確保する必要がある。
- 操作面（正面）: 1.0m以上（厳密には、扉幅＋保安上有効な距離）
- 点検面（側面・背面）: 0.6m以上

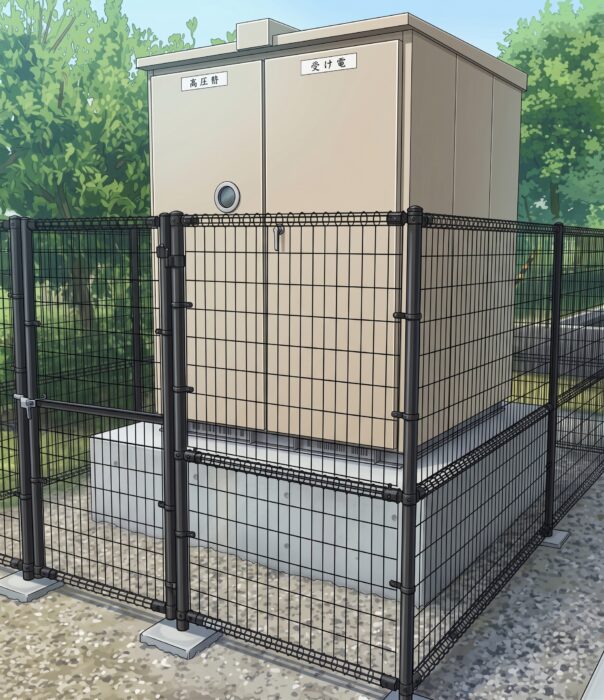

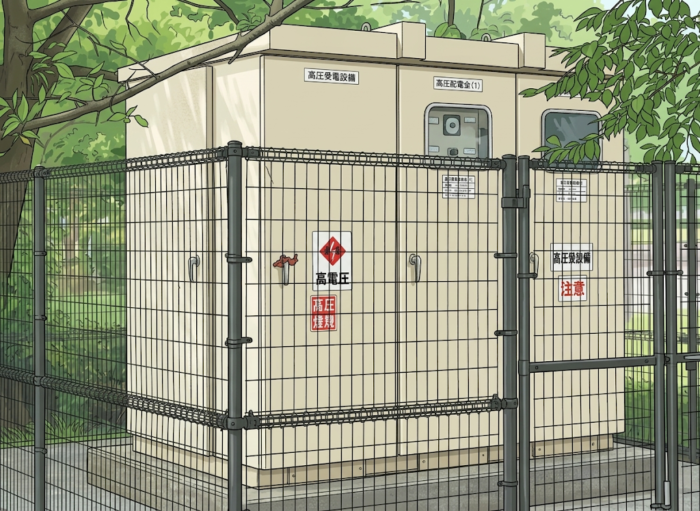

実務でフェンスを設置するケース（任意の安全対策）
法律上は不要であるにもかかわらず
街中の屋外キュービクルにフェンスが設置されている場合は
以下のような管理者側の自主的な安全・防犯対策が主な目的となる。
車両の衝突防止
駐車場などに設置しており
自動車が直接キュービクルに衝突するリスクを物理的に防ぐため。
いたずら・破壊行為の防止
不特定多数が立ち入る公園や商業施設などで
子供のいたずらや扉のこじ開けなどを防ぐため。
美観の配慮
キュービクルを直接見えなくするための目隠し
（ルーバーフェンスなど）として設置するため。
