富士電機 高圧真空遮断器MULTI.VCBの取扱い②(構造・型式・操作方法)

富士電機製の高圧真空遮断器MULTI-VCB

VCB(真空遮断器)の役割や特徴は、「富士電機 高圧真空遮断器MULTI.VCBの取扱い①(定格・仕様・接続図)」にまとめている。

目次

富士電機製高圧真空遮断器MULTI.VCB シリーズの構造及び型式

据付方式:キュービクル形(C),手動ばね操作方式〉

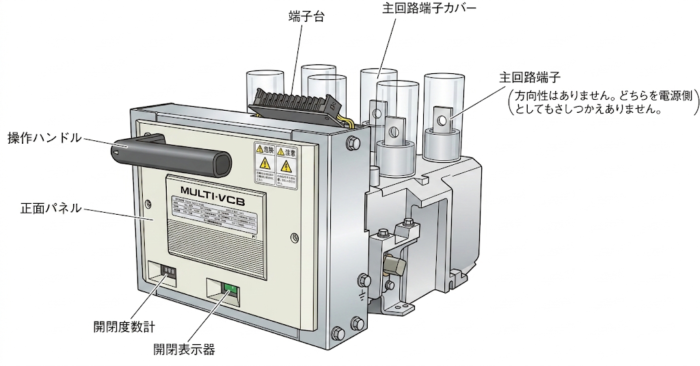

富士電機製の真空遮断器 MULTI-VCB(手動ばね操作形)の各部の名称

構造例〈据付方式:ボード形(B),電動ばね操作方式〉

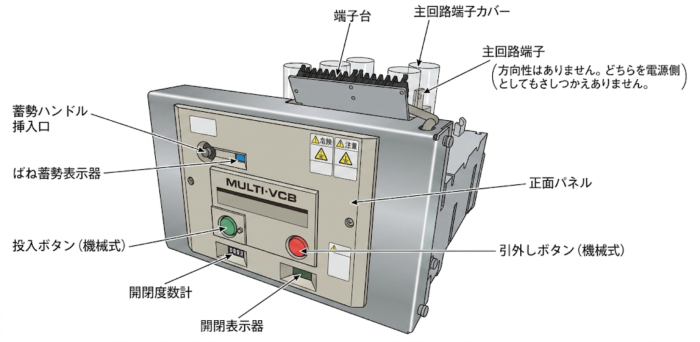

富士電機製の真空遮断器 MULTI-VCB(電動ばね操作形)の各部の名称

形式説明

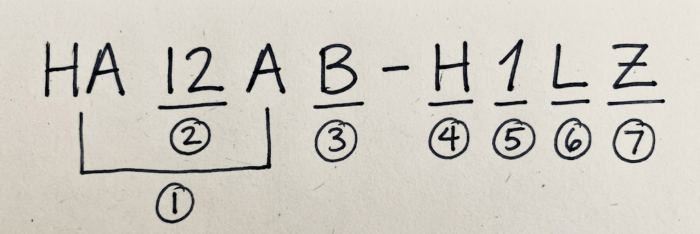

真空遮断器 MULTI-VCB の形式の見方(①〜⑦)
No.形式構成記号記号の説明
①基本形式HA AMULTI.VCB(HAシリーズ)
②定格遮断電流088kA (定格電流400A)
1212.5kA (定格電流600A)
③据付方式Bボード形
Cキュービクル形
Pポータブル形
④操作方式H手動ばね
A電動ばね AC/DC 100/110V
B電動ばね AC/DC 200/220V
C電動ばね DC 48V
D電動ばね DC 21/24V
⑤引外し方式1電圧引外し DC 100/110V
2電圧引外し DC 200/220V
3電圧引外し DC 48V
4電圧引外し DC 21/24V
5電流引外し 3A × 2個
⑥真空バルブ無記号標準形
L低サージ形
⑦仕様区分無記号標準仕様
Z特殊仕様

引き出し形遮断器の4つの位置(運転・試験・断路・取出)と操作方法は、『据付方式引き出し形遮断器の操作方法まとめ』にまとめている。

表:型式説明

富士電機製高圧真空遮断器MULTI.VCB シリーズの操作方法

手動ばね操作方式の場合

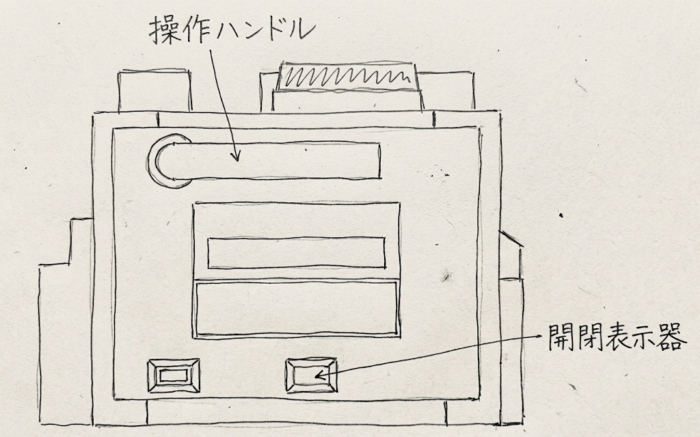

真空遮断器の操作ハンドルと開閉表示器の手書き図

●閉路操作
操作ハンドルを時計方向に約 90° 回転させることにより閉路する。
この時,閉路完了まで操作ハンドルを止めないこと。
操作後,開閉表示器が「入」となっていることを要確認。

●開路操作
操作ハンドルを反時計方向に約 90° 回転させることにより開路する。
操作後,開閉表示器が「切」となっていることを確認すること。

●リセット操作
操作ハンドルを反時計方向に回転させることによりリセットする。
この時,操作ハンドルが「切」位置(リセット状態)に保持されるまで操作すること。
※リセット操作は真空遮断器が電気的に開路動作をした場合のみ必要となり
リセットしないと次の操作ができない。


真空遮断器が電気的に開路動作を行った場合
開閉表示器は「切」表示で,操作ハンドルは「入」位置になる。

電動ばね操作方式の場合

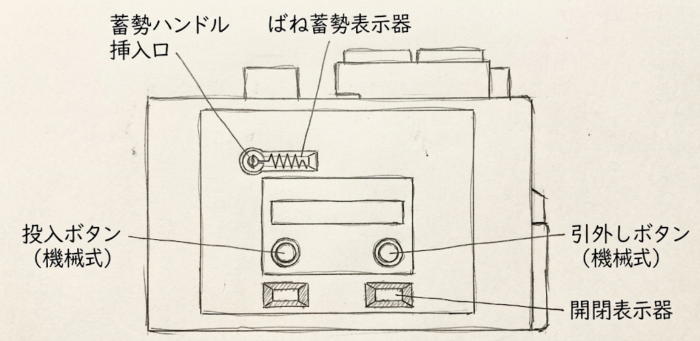

真空遮断器の蓄勢ハンドル挿入口・ばね蓄勢表示器・投入ボタン・引外しボタンの手書き図

右図:電動ばね操作方式 構造図

蓄勢ハンドルを付属する。
蓄勢ハンドルにて操作する場合は
次の方法により行うこと。

●ばね蓄勢操作
開閉表示器が「切」となっていること,
ばね蓄勢表示器が「放勢」となっていることを確認すること。
付属の蓄勢ハンドルを挿入し,時計方向に約2回転操作することにより
閉路ばねが蓄勢され,閉路待機状態になる。
この時,ばね蓄勢表示器が「蓄勢」であることを確認すること。

【操作上の注意事項】
● 蓄勢途中で音がするが、蓄勢完了ではない。
必ずばね蓄勢表示器が「蓄勢」になり
回転できなくなるまで操作すること。
● 操作後,蓄勢ハンドルは必ず取り外すこと。

●閉路操作
投入ボタンを押すと真空遮断器は閉路する。
操作後、開閉表示器は「入」,ばね蓄勢表示器は「放勢」となっていることを確認すること。

●開路操作
引外しボタンを押すと真空遮断器は開路する。
操作後,開閉表示器は「切」となっていることを確認すること。

【操作上の注意事項 】
投入ボタンおよび引外しボタンは電気的スイッチではなく
機械的にラッチを外すものであり、操作時は強く押すこと。

蓄勢状態で引外しボタンを押さないこと。
誤って押すと閉路ばねが放勢する。
誤って放勢させた場合,ばね蓄勢表示器は「蓄勢」のままだが
実際は放勢状態となっていますので,手動でばね蓄勢操作をして閉路待機状態にすること。

蓄勢途中で投入ボタンおよび引外しボタンを押さないこと。
誤って押すと閉路ばねが放勢する場合や動作不良の原因となる場合がある。

富士電機製高圧真空遮断器MULTI.VCB シリーズの動作確認および試験

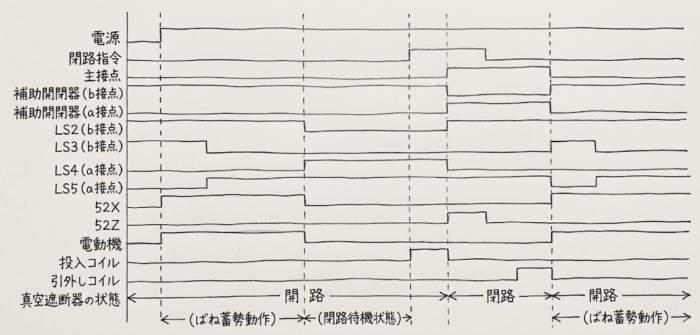

真空遮断器の動作のタイムチャート(閉路指令・主接点・補助開閉器・電動機など)

図:制御回路のタイムチャート

電動ばね操作の場合,電源を入れると電動機が回転を始め
約 5 秒で閉路ばねを蓄勢して自動的に停止し, 閉路待機状態となる。
(電動機は真空遮断器が開路すると自動的に回転を始める。)

制御回路のタイムチャートは上図のようになっている。

MULTI.VCBの試験上の注意事項と巡視点検、異常時の対応は、「富士電機 高圧真空遮断器MULTI.VCBの取扱い③(試験・巡視・異常時対応)」にまとめている。

MULTI.VCBシリーズの定格・仕様と接続図は、「富士電機 高圧真空遮断器MULTI.VCBの取扱い①(定格・仕様・接続図)」にまとめている。

参考資料

メーカーの公式技術資料・カタログ

「富士高圧真空遮断器MULTI.VCBシリーズ」
富士電機株式会社のカタログ・取扱説明書(定格値、シーケンス回路の構成、各部品の役割など)

公的規格(JIS / JEC)

「JIS C 4603(高圧交流遮断器)」および「JEC-2300(交流遮断器)」における基準や定義。

電気工学および現場実務の標準知識

制御シーケンスにおける日本電機工業会規格(JEM 1090)に基づく
器具番号の定義(52C、52T、52X、52Zなどの一般的な働き)
