零相変流器(ZCT)とは
正式名称：ZCT（Zero-phase Current Transformer）
CT（計器用変流器）と同様に電流を計測する機器のことを指す。
CTと異なる点としてZCTの測定する電流は漏洩電流
単独で使用されることはなく、保護継電器（HGRやDGRなど）と組み合わせて使用される。
あわせて読みたい
零相変流器（ZCT)についての点検方法や注意点まとめ
零相変流器（ZCT)の要約 通常、電路の電流は単相でも三相でも行き帰りは同じ（下図参照）地絡事故が発生すると大地に電流が流れるため、行きと帰りに差ができる。この差…
零相変流器(ZCT)の原理
ZCTとCT(計器用変流器)の原理は基本的に同じで、どちらも電流を変換する機器のこと。
異なるのは使い方
あわせて読みたい

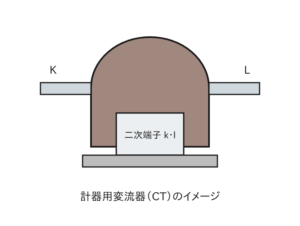

高圧計器用変成器のCT（変流器）についての基礎知識まとめ
計器用変成器のCT（変流器）の概略 計器用変成器には、計器用変圧器と変流器が存在する。高圧設備は低圧設備と異なり直接測定は危険性が高いためこの計器用変成器で低電…

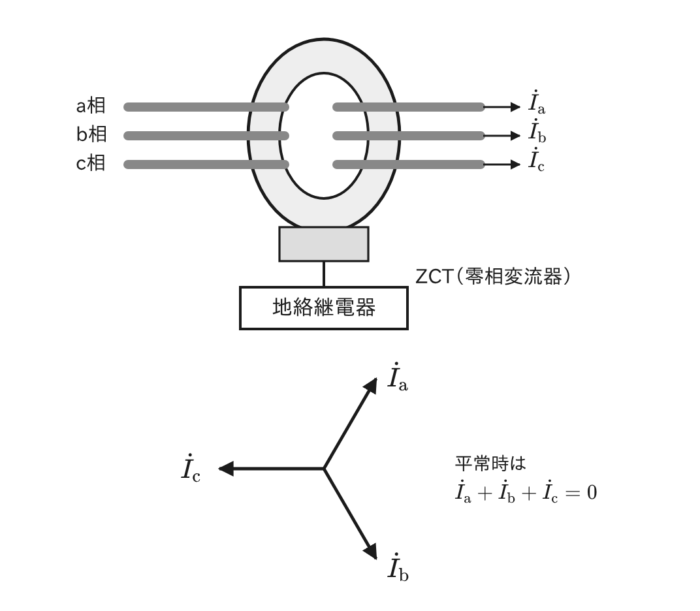

ZCTは一次側に3相分の電線を一括して通す。（CTはR相とT相に一つずつ設置）
通常、1次側3層分の電流はベクトル合成すると零になる。
ZCTの二次側には電流は流れない
(各相の電流の大きさがアンバランスになっても合成電流は必ず零になる。）
電路の絶縁不良などで地絡事故が発生した場合、地絡電流が流れる。
このとき、三相電路の以外に流れるので3相の合成電流は零にならない。
結果、ZCT二次側に電流が流れる。
