太陽光モジュール（ソーラーパネル）は、太陽の光エネルギーを直接電気エネルギーに変換する半導体デバイス。
再生可能エネルギーの主要な源として、住宅用から大規模発電所まで幅広く利用されている。
材料や製造法、メーカーによって多種多様なモジュールがあるが
メガソーラーでは歴史のあるシリコン系が多用されている。
かつては、単結晶シリコンのほうが多結晶シリコンよりも性能が高く、多用されていたが
現在では同等の性能になったことで、コストが安い多結晶シリコンを採用するケースが増えてきている。
目次
太陽光モジュールの基本原理
太陽光モジュールは、主にシリコンなどの半導体で作られた「太陽電池セル」を
複数直列・並列に接続し、強化ガラスやバックシートなどで保護して一体化したもの。
- 光電効果（Photovoltaic Effect）
太陽電池セルは、光が当たると、半導体内部の電子が励起されて自由電子となり
電位差（電圧）を発生させる。この現象を「光電効果」と呼ぶ。 - P-N接合

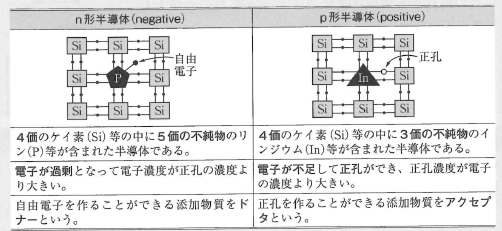

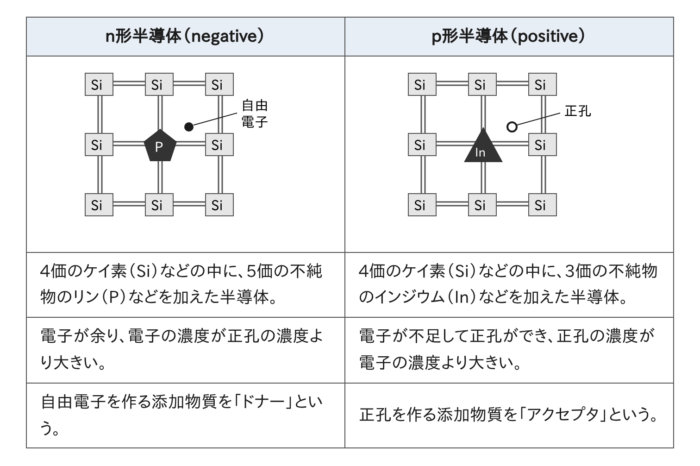

太陽電池セルは、P型半導体（正孔が多い）とN型半導体（電子が多い）を接合させた構造（P-N接合）を
持っている。光が当たると、この接合部分に形成される電界によって
電子はN型側へ、正孔はP型側へ移動し、電流が流れる。
太陽光モジュールの種類
単結晶シリコン型
- 特徴: 純度の高い単一のシリコン結晶から作られる。分子の並びが均一なため
変換効率が最も高い（約18%〜22%以上） - 見た目: 一般的に均一な濃い青色または黒色。
- 利点: 高い変換効率により、狭いスペースでも多くの発電量が得られる。
- 欠点: 製造コストが高く、製造工程が複雑。
多結晶シリコン型
- 特徴: 複数のシリコン結晶が集まってできている。単結晶に比べて変換効率はやや低い（約15%〜18%）
- 見た目: 結晶の粒が見え、青色のまだら模様に見えることが多い。
- 利点: 製造コストが単結晶よりも安く、大量生産に適している。
- 欠点: 単結晶に比べて変換効率が劣るため、同じ発電量を得るにはより広い設置面積が必要。
太陽光モジュールの構造
一般的な太陽光モジュールは、以下の層で構成されている。
●強化ガラス
表面に位置し、太陽電池セルを物理的な衝撃（雹など）や風雨から保護する。
光透過率が高く、汚れにくい特殊加工が施されていることもある。
●封止材（EVAシートなど）
太陽電池セルを上下から挟み込み、湿気や汚れの侵入を防ぎ、セルを固定する。
●太陽電池セル
実際に光エネルギーを電気に変換する半導体素子。
●バックシート
モジュールの裏面に位置し、湿気からの保護や電気的絶縁、耐候性を提供する。
●フレームモジュールの外周を囲むアルミニウム製の枠。強度を高め、設置架台への固定に利用される。
●ジャンクションボックス
モジュールの裏面に取り付けられ、太陽電池セルから取り出された電気を集約し
外部への接続端子（MC4コネクタなど）を備える。
バイパスダイオードが内蔵され、部分的な影による出力低下を防ぐ。
太陽光モジュールの性能指標
- 最大出力（公称最大出力）: 単位はW（ワット）。標準試験条件（STC: Standard Test Conditions）下での最大電力。モジュールの発電能力を示す。
- 変換効率: 太陽光エネルギーを電気エネルギーに変換する効率（%）。
高いほど、同じ面積でより多くの電力を発電できる。 - 開放電圧（Voc）: モジュールに負荷がない状態（電流が流れていない状態）での最大電圧。
- 短絡電流（Isc）: モジュールの端子を直接短絡させた状態（電圧がゼロの状態）で流れる最大電流。
- 最大電力動作電圧（Vmp）: 最大出力時の電圧。
- 最大電力動作電流（Imp）: 最大出力時の電流。
- 温度係数: 温度が上昇すると出力が低下するため、その低下率を示す係数。
※通常は負の値
太陽光モジュールの寿命とメンテナンス
- 期待寿命
一般的に20〜30年とされている。出力保証は20〜25年で、初期出力の80%〜90%を保証するケースが多い。 - 劣化: 経年劣化により徐々に変換効率が低下する（年間0.2%〜0.5%程度）
- メンテナンス
定期的な清掃（汚れによる発電量低下を防ぐ）、目視点検（破損、変色、配線異常など）
専門業者による電気的検査（ホットスポット、絶縁不良、性能低下の有無など）が必要。
