逆流雷についての基礎知識と対策まとめ

2026年1月5日

「逆流雷（ぎゃくりゅうらい）」は、通常の落雷とは反対に
「地面（アース）から建物内に電気が流れ込んでくる」現象のこと。

通常の雷対策（避雷針など）だけでは防げないことが多く
現代のデジタル機器にとって大きな脅威となっている。

逆流雷が発生する仕組み

図：雷の主な種類

上図の③のように、接地極の近くにある建物の避雷針や樹木などに落雷すると
雷の電流が接地に流入し建物の電位が上昇する。
高圧引込線や信号線などとの間に電位差が生じ、雷電流が電源側に逆流する。
これを「逆流雷」という。　
電位差により発生するため主な対策として
接地抵抗値を極力小さくするなどの対策が取られる。

逆流雷発生のプロセス

落雷による地電位の上昇
建物やその付近（木や隣のビル）に雷が落ちると、膨大な電流が地面に流れ込む。
電位差の発生
地面には電気の抵抗があるため
落雷地点に近い場所の電圧（電位）が一時的に数万ボルトまで跳ね上がる。
アースからの侵入
機器を保護するために接続しているはずのアース線（接地線）を伝って
逆に建物内の機器へと高電圧が流れ込んでくる。

主な被害例

逆流雷は、電源コンセントだけでなく
通信線を介して被害を広げる特徴がある。

精密機器の全損
PC、サーバー、録画機などの基板がアース側から焼損する。
通信インフラの破壊
ルーター、ONU、電話交換機などが
電話線やLANケーブルを介して破壊される。
火災報知器・エレベーターの故障
建物全体の共用設備に一斉に被害が出ることがあり
修理費が数千万単位になる事例もある。

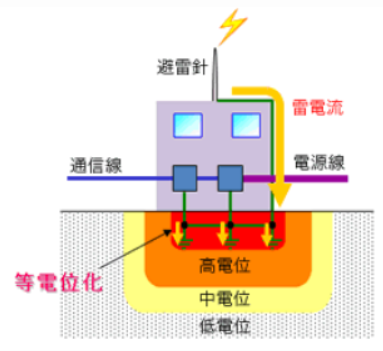

効果的な対策：等電位化（ボンディング）

建物内のすべての電気的ルートの電圧を「同じ高さ」に揃えることで、電流が流れないようにする。

対策方法	内容
SPD（サージ防護デバイス）	電源線、電話線、アンテナ線すべてに設置し、異常な電圧をバイパスさせる。
統合接地（共通接地）	避雷用、電源用、通信用のアースをバラバラにせず 1つに連結して電位差をなくす。
絶縁対策	通信経路を光ファイバー化するなど、電気的な接続を物理的に断ち切る。
接地間SPD	アース同士を直接つなげない場合、雷の時だけ自動でつなぐ専用のSPDを使用する。
