高圧受電設備におけるもらい事故についての備忘録

2026年1月5日

高圧受電設備における「もらい事故（波及事故とは別物）」とは
自設備には何の故障も起きていないのに、近隣の需要家や電力会社の配電線で発生した地絡事故に反応して
自設備のメイン遮断器（PASや主遮断器）が遮断し、不必要に停電してしまう現象のことを指す。

もらい事故のメカニズム

高圧系統で他所（外部）が地絡した場合、自設備の電路にも影響が及ぶ。

外部地絡と零相電流の関係

近隣で地絡が発生すると
対地静電容量を通じて自設備内にも零相電流（Io）が流れる。

方向性の有無によるもらい事故の違い

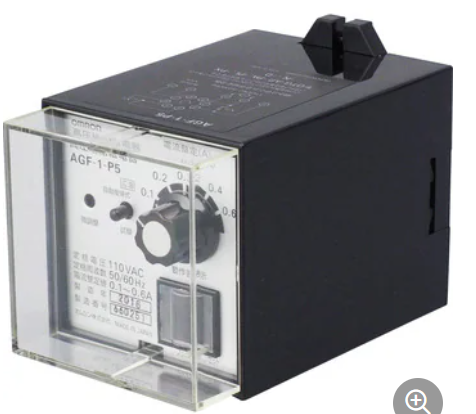

GR（地絡継電器）の場合

電流の「大きさ」だけで判断するため、外から流れ込んできた電流でも
一定以上の大きさ（感度以上）であれば動作してしまう。
→もらい事故」の直接的な原因。

DGR（地絡方向継電器）の場合

電流の「向き」と「電圧との位相」をセットで判断する。
「中から外へ流れる電流」か「外から中へ流れる電流」かを判別できるため
構外からの電流では動作せず、もらい事故を防ぐ。

「2点接地（多点接地）」は
このもらい事故のリスクを大幅に高める。

接地ループによる迷走電流

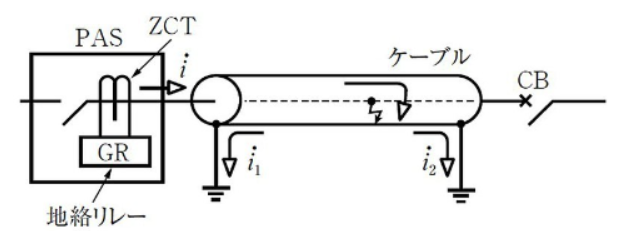

図：両端接地時の地絡電流の流れ（PAS接地時）

本来、高圧ケーブルの遮蔽層（シールド）は1点で接地すべきだが
これを2点接地（電源側と負荷側の両方）にしていると
大地とシールド線で「輪（ループ）」ができてしまう。

両端接地時による継電器誤動作の流れ

分流の発生
外部で事故が起きた際、本来は大地を流れるべき事故電流の一部が
抵抗の少ないシールド線（ループ回路）を通って自設備内を通過する。
ZCTの誤検知
このループを流れる電流がZCTを通過する際、計算上の打ち消しがうまくいかず
リレーが「内部事故」と誤認して遮断器をトリップさせる。

ZCTを貫通する配線（ケーブル）のシールド接地線を
再びZCTの中に通し戻す処理を忘れたり、2点接地したりしていると
誤動作が発生する可能性が高い。

対策項目	内容
DGRの採用	非方向性のGRではなく、位相を監視できる地絡方向継電器（DGR）を設置する。
適切な接地管理	高圧ケーブルのシールド接地を1点接地に徹底し、不要なループを作らない。
ZCTの貫通処理	接地線をZCT内に「通し戻す」処理を正しく行い、回路内の電流バランスを保つ。
整定値の最適化	設備内の静電容量を計算し、もらい事故を起こさない適切な感度（mA）と時間（秒）を設定する。
